デッキマウント
ステップ2
ベースアダプタをGP340 GNSS レシーバーに仮止
めし、デッキマウント用ブラケットをベースアダプタ
にネジ止めします。
ステップ3
選択したデッキの設置場所で、デッキマウント用ブ
ラケットの位置を決め、前向きの位置に鉛筆で印を
付けます。ベースアダプタからデッキマウント用ブラ
ケットを緩めます。デッキマウント用ブラケットをテン
プレートとして使用し、3 本の取り付けネジ用の位
置とケーブル用の中央の穴に印を付けます。
ステップ4
3mmビットを使用してパイロット穴を開け、5.1mmビ
ットを使用して 3 つのネジ穴を開け、25mmビットで
ケーブル穴を開けます。
（ファイバーグラスに取り付ける場合は、ドリルで穴
を開ける部分の上に青いテープを貼り、ゲルコート
を通るまでドリルを逆の方向に動かします。これに
より、ガラス繊維の欠けが防止されます）。
ステップ5
デッキマウント用ブラケットの穴部分（赤色部分）に
シリコン剤を塗布します。シリコン剤をブラケット全
体に塗布しないでください。
ステップ6
3 本の#10 x 3/4 インチセルフタッピングネジにシリ
コンシール剤を塗布してデッキを密封します。鉛筆
の印を手前にして、デッキマウント用ブラケットを所
定の位置に固定します。デッキマウント用ブラケット
内にたまった水を排出するために、水抜き穴をふさ
がないでください。
ステップ7
GP340 GNSS受信機にケーブルを取り付けます。
次に、付属の3 本のネジとスプリングワッシャでベ
ースアダプタをGNSS 受信機に固定します。
ステップ8
ケーブルをデッキマウント用ブラケットに通し、デッ
キに押し込みます。
ステップ9
ネジ山をかみ合わせる前に、ケーブルを3 回およ
び1/2 回転「巻き戻し」して、完全に締め付けたとき
にケーブルがねじれたり、束縛されたりしないよう
にします。
ステップ10
取り付けたデッキマウント用ブラケットにGP340
GNSS受信機のベースアダプタをねじ込みます。
手締めのみ。締め付けすぎないでください。

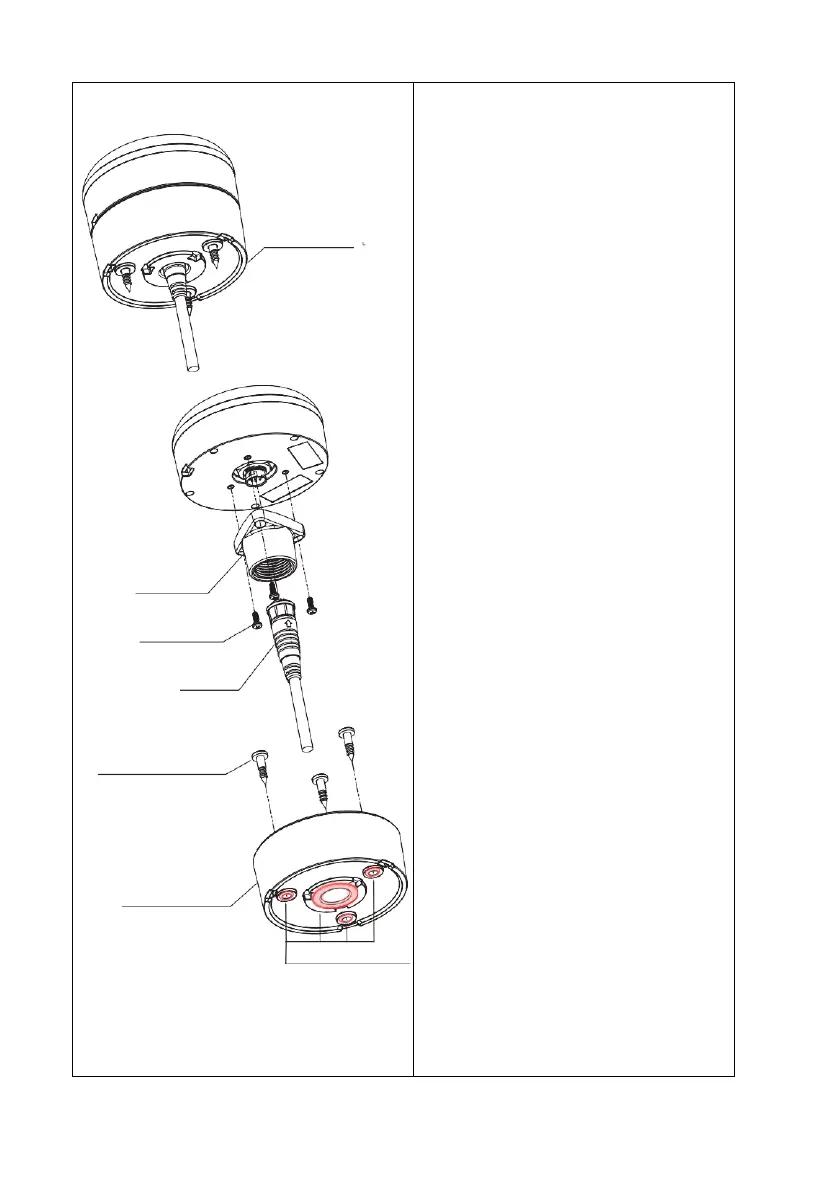

デッキマウント用ブラケット
コネクタ
ベースアダプタ
デッキマウント用ブラケット
3× ネジ
3× セルフタッピングネジ
シリコン材の塗布範囲
