取り付け情報
工具・材料
✓
電動ドリル、ドリルビット、ドライバー、テフロンテ
ープ、鉛筆、シリコンシーラント(一部の設備)
✓
ポール/レール取り付け用の標準1"-14 UNS ス
レッドを使用した取り付けハードウェア
✓
安全ゴーグル、防塵マスク
ポール/レール(パイプ)マウント
ステップ1
ベースアダプタとポールマウント用ブラケットには、
標準の1-14 UNSネジ（ユニファイネジ）が切ってあ
り、船舶用アンテナマウント、延長ポール、または
レールブラケットにネジ止めが可能です。取り付け
を開始する前に、ポール/レールブラケットをボート
に固定し、必要な追加部品を事前にすべて準備し
てください。
重要
プラスチック(ABS)部分に一般的なロックタイトネジ
止め剤を使用しないでください。樹脂強度を弱め、
膨らんでひびが入る恐れがあります。
アンテナを固定するためには、シリコンシーラント、
テフロンパイプ用テープ、または「ロックタイト425」
のような樹脂用ネジ止め剤を使用してください。
アンテナに接続するケーブルのコネクタにはロック
機構が備わっており、コネクタのフランジを回転さ
せることでロックまたは解除されます。
ステップ2
ポールマウント用ブラケットを使用するかどうかを
決定します。ポールマウント用ブラケットを使用す
る場合は、あらかじめケーブルをアダプタに通して
おいてください。
ステップ3
GP340 GNSS受信機にケーブルを取り付けます。
次に、プラスドライバを使用して、ベースアダプタを
GP340 GNSS受信機に固定します（付属の3 本の
ねじとスプリングワッシャを使用）。
(もし、ポール等に装備して、GP340 GNSS受信機
の下にプラスドライバを使用するのに十分なスペ
ースが得られる場合は、ベースアダプタ取り付けを
最後に実施することが出来ます。その場合、ステッ
プ6 は不要です。)
ステップ４
ケーブル中央取り出し： ケーブルのGP340 コネク
タの端をポールの中央に通します。マウントアセン
ブリから少なくとも 15 cm以上のケーブルが出るよ
うにしてください。
ステップ5
ケーブル側面取り出し：ポールマウント用ブラケッ
トをケーブルの上に置きます。ケーブルが側面の
スロットに通されていることを確認し、ベースアダプ
タをポールマウント用ブラケットに固定します。
手締めのみ。締め付けすぎないでください。
ステップ6
ステップ4 またはステップ5 のいずれかで、GP340
GNSS受信機ケーブルを3 回および1/2 回巻いて
からスレッドにかみ合わせ、完全に締め付けたとき
にケーブルがねじれたり、束縛されたりしないよう
にします。手締めのみ。締め付けすぎないでくださ
い。

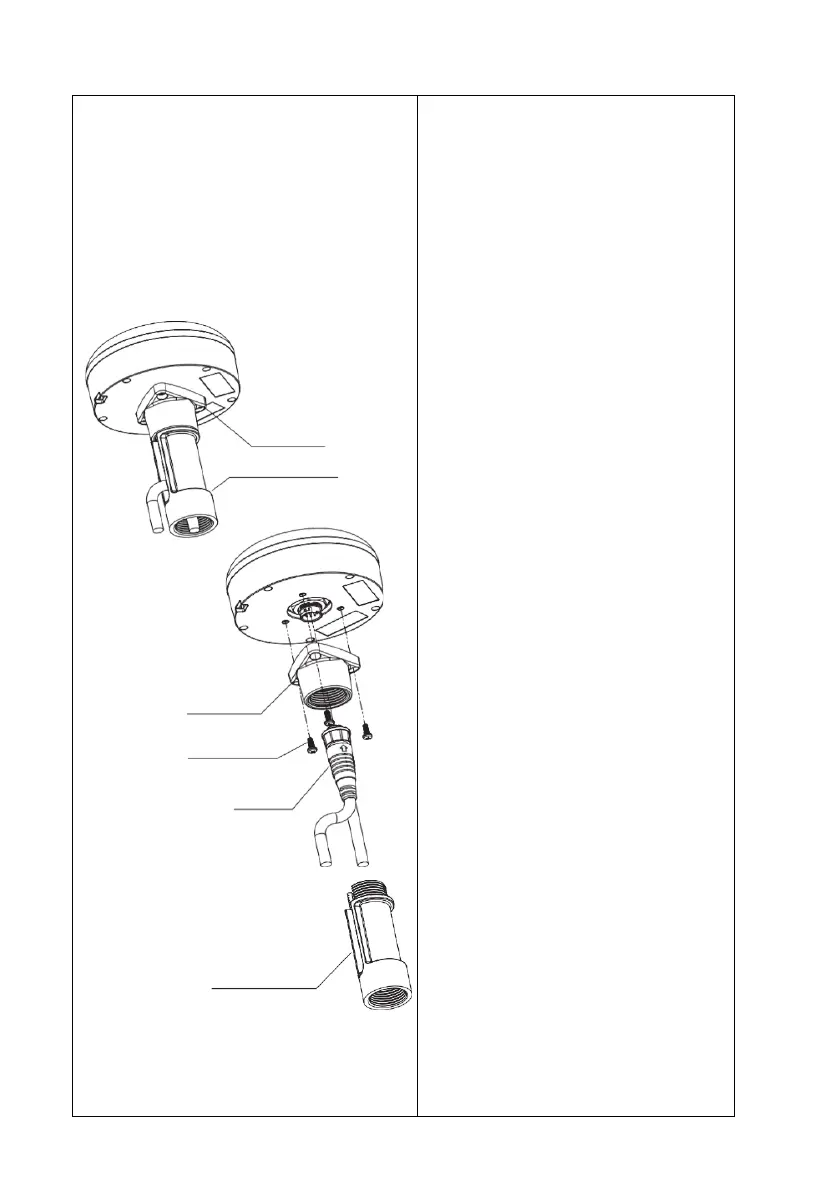

ベースアダプタ
ポールマウント用ブラケット
ポールマウント用ブラケット
ベースアダプタ
3× ネジ
コネクタ
