2. WIRING
2-3

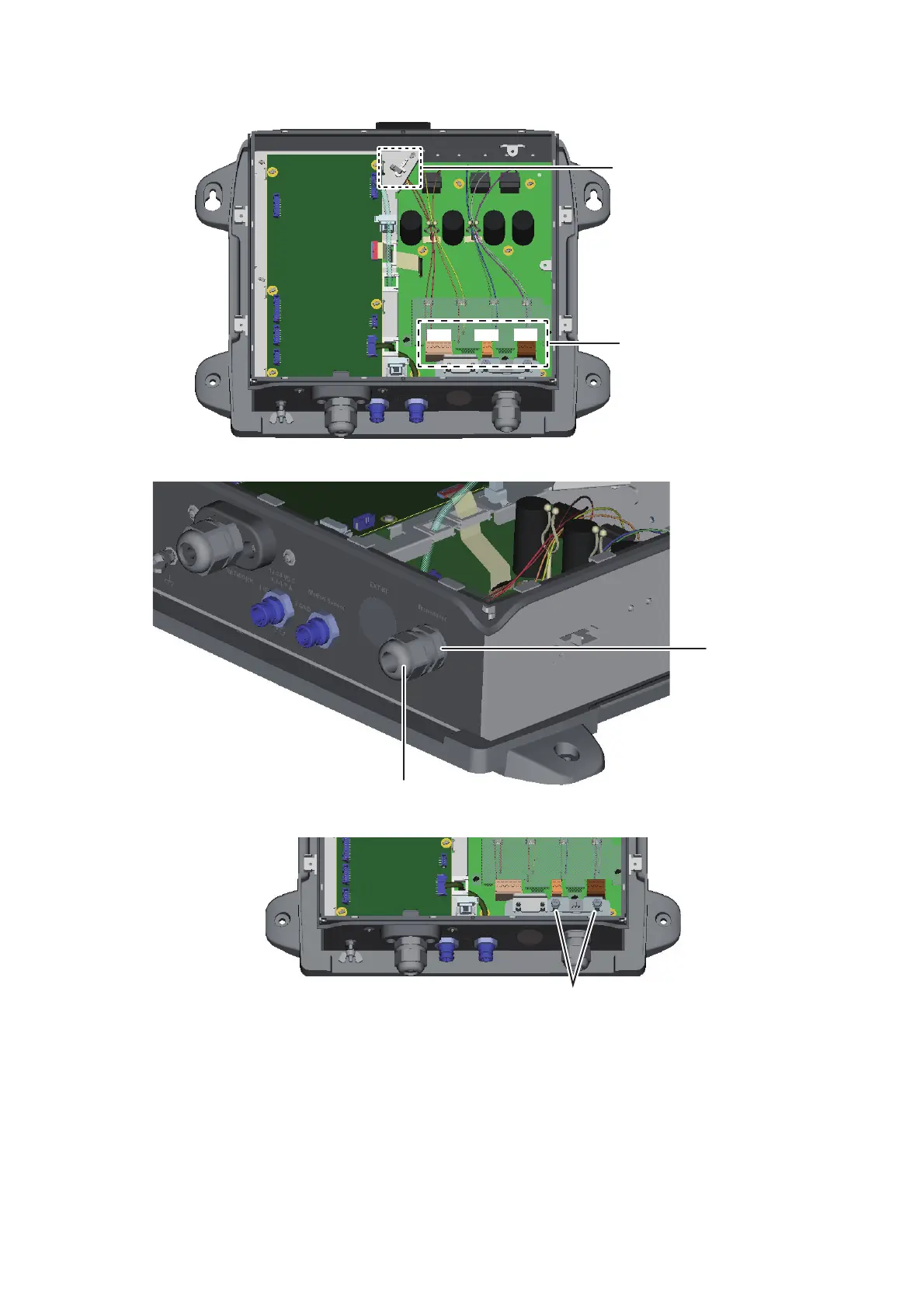

4. Detach three WAGO connectors, TB1, TB2, TB3.
5. Unfasten the sealing nut from the super gland for the transducer cable.
6. Unfasten two screws to remove the clamping plate for the transducer cable.
7. Pass the transducer cable through the sealing nut (unfastened at step 5), then
pass the cable through the super gland and into the unit.
WAGO connector
opener
WAGO connector
TB1TB2TB3
Super gland
Sealing nut
Unfasten these screws to
remove the clamping plate.
