SmartSequencer

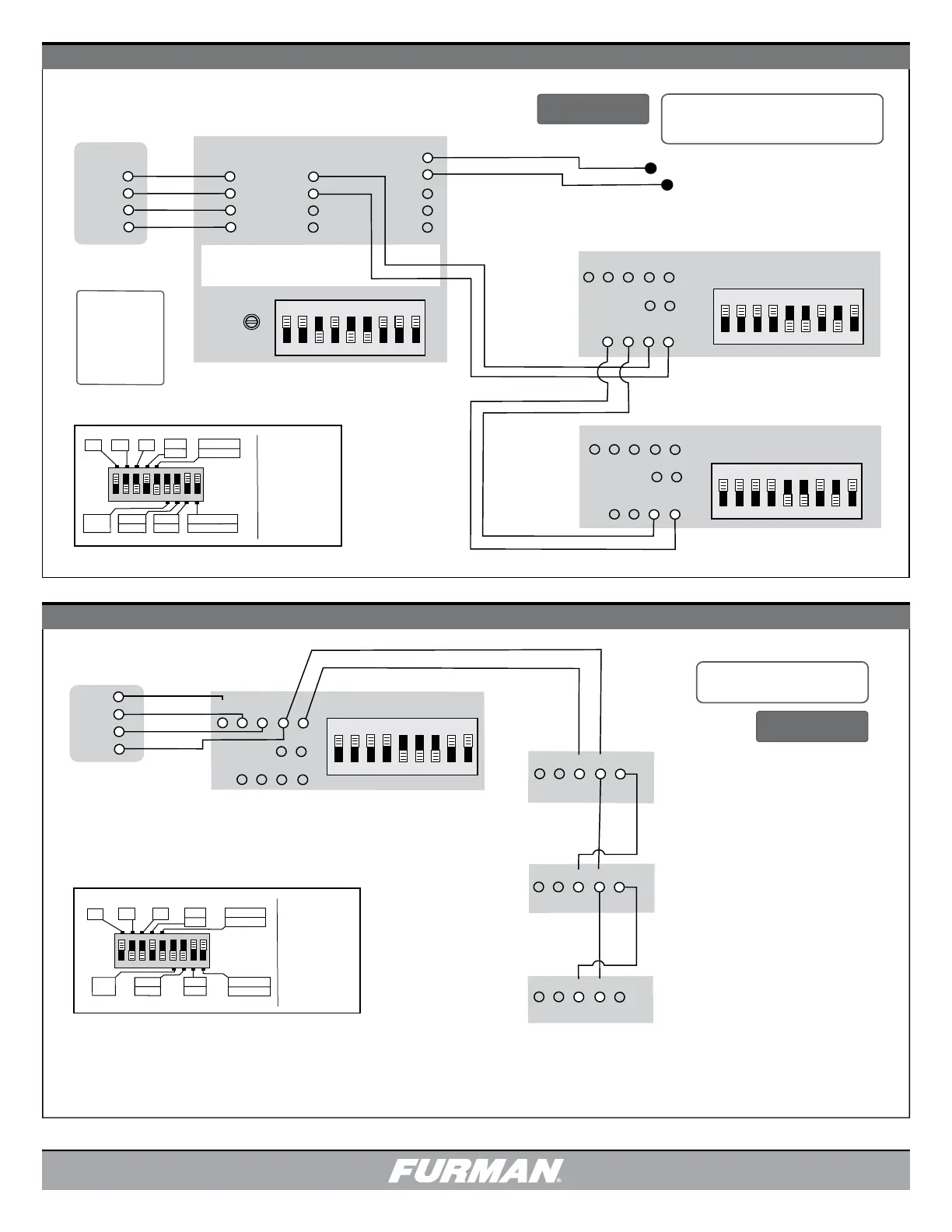

DIAGRAM 1
-
SMALL SMARTSEQUENCING SET-UP
CLASS 2 WIRING
24 AWG RECOMMENDED
Fire ordinances sometime require immediate shut
down, no matter how large or small a sound system.
SmartSequencing provides the solution.
RS-2 Momentary
Remote Switch
CN-1800S
+12
STAT
REM
GND
+12
STAT
REM
GND
P
S
FIRE ALARM (2 POLE)
V S R G D
P S
FORCE OFF
V S R G D
P S
FRONT PANEL DIP SWITCH SET
POWERED ARRAYS
MONITOR SYSTEM
BACK PANEL TERMINALS
CN-20 MP
CN-20 MP
FORCE
OFF
NO
NC
C
FORCE OFF
DELAY
ADJUST
IMMEDIATE FORCED OFF WITH SHORT
V = VOLTAGE
S = STATUS
R = REMOTE
G = GROUND
D = DELAY
ON
1 2 3 4 5 6 7 8 9
ON
1 2 3 4 5 6 7 8 9
DIP SWITCH SET
DIP SWITCH SET
ON
1 2 3 4 5 6 7 8 9
1M
1 2 3 4 5
2M
4M
N.O.
N.C.
12V ON
12V OFF
GND
ON
MOM
MNT
PRI
SEC
EVS AUTO
MANUAL
6 7 8 9
1 2 3 4 5 6 7 8 9
ON
FOR REFERENCE
ONLY
ABBREVIATED
DESCRIPTIONS
AS SHOWN ON
THE PRODUCT.
NOT FOR
SETTING(S)
INSTRUCTIONS.
EXAMPLE 1 DIAGRAM - SMALL SmartSequencing SET-UP
CN-15MP PRIMARY
CN-1800 replaces Legacy product for
purposes of immediate shutdown.
RS-1 Maintained
Key Switch
+12
STAT
REM
GND
SmartSequencer
DIAGRAM 2 - SMARTSEQUENCING SET-UP - BUDGET
CLASS 2 WIRING
24 AWG RECOMMENDED
CN-15 MP
V S R G D
V S R G D
MP-20 (Old)
V S R G D
V S R G D
P S
FORCE OFF
ON
1 2 3 4 5 6 7 8 9
DIP SWITCH SET
MP-20 (Old)
FOR REFERENCE
ONLY
ABBREVIATED
DESCRIPTIONS
AS SHOWN ON
THE PRODUCT.
NOT FOR
SETTING(S)
INSTRUCTIONS.
GND
ON
MOM
MNT
PRI
SEC
EVS ON
EVS OFF
6
7
8
9
1M
2M
4M
N.O.
N.C.
12V ON
12V OFF
1
2
3 4
5
1 2 3 4 5 6 7 8 9
ON
EXAMPLE 2 DIAGRAM - SMARTSEQUENCING SET-UP - SAMLL LEGACY UPGRADE
When using Legacy Port,
Dip Switch #8 must be in
the up position.
