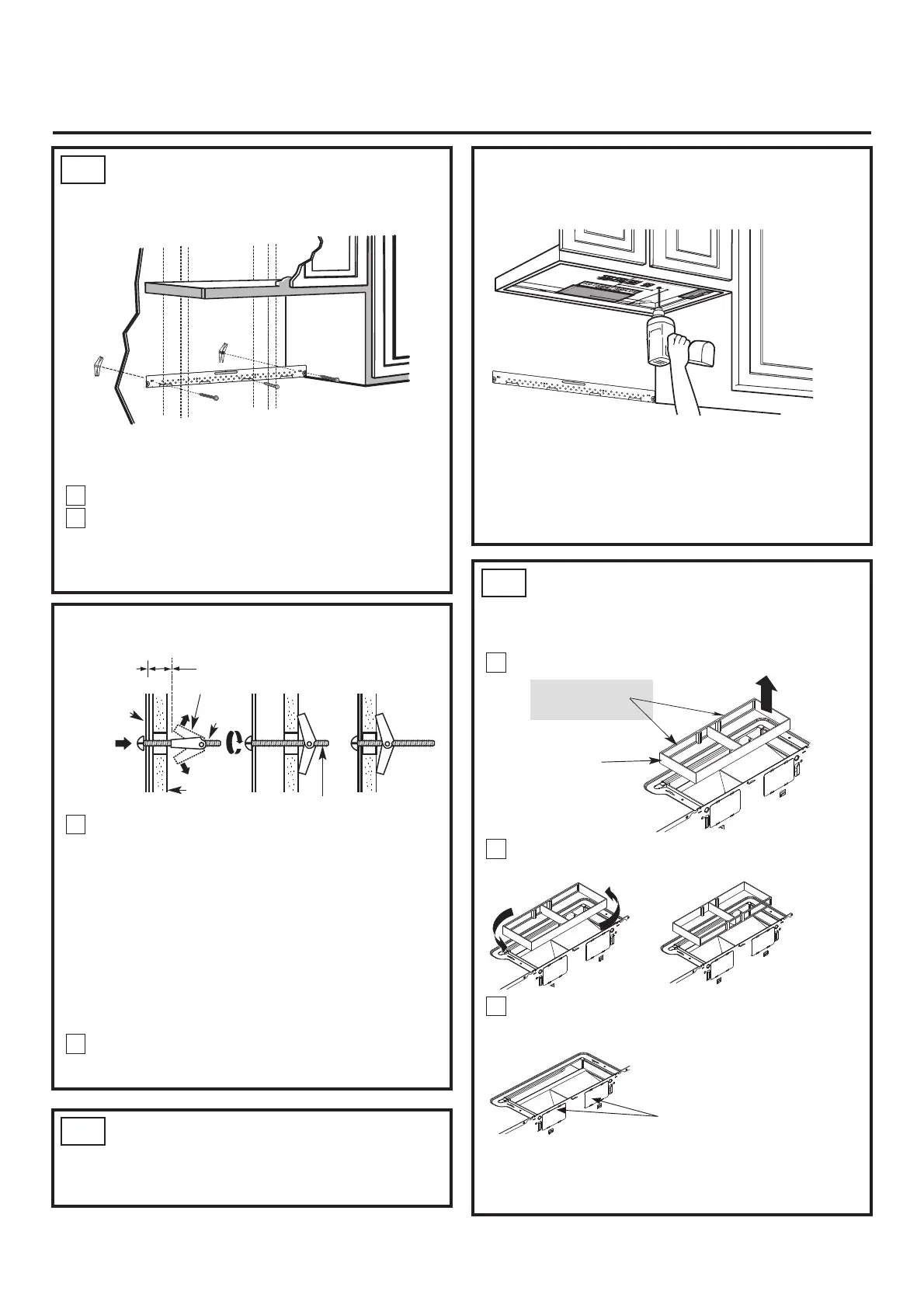

Instrucciones de instalación
B3.
1
2
B5.
1
Extraiga con cuidado el direccionador de aire.
Director de Aire
2
Rotate the air director counterclockwise 180°
Antes de la rotación Después de la rotación
3
B4.
Para utilizar tornillos de fiador:
Extremo de tornillo
Pared
3
4
ES-16
MONTAJE DE INSTALACIÓN
LA PLACA DE EN LA PARED
ADAPTACIÓN DEL
DIRECCIONADOR DE AIRE DE
MICROONDAS PARA LA
SALIDA DE AIRE EXTERIOR
Antes: Aberturas
hacia delante
USO DE LA PLANTILLA PARA
EL GABINETE SUPERIOR A FIN
DE PREPARAR EL AREA DE
DICHO GABINETE
Fije la placa en la pared con los tornillos de fiador.
Al menos un tornillo para madera debe ser
utilizado para fijar la placa a una viga de la pared.
Es necesario taladrar agujeros para los tornillos de
soporte superior, realizar un agujero lo suficientemente
grande para que el cable eléctuco pueda pasar a través
y recortar también un hueco to suficientemente amplio
para el adaptador de extracción.
Quite las tuercas de mariposa de los tornillos.
Inserte los tornillos en la placa de instalación, a
través de los agujeros taladrados en las partes
de la pared que no son viga (los paneles) y
vuelva a insertar las tuercas de mariposa hasta
3/4" (19 mm) de cada tornillo.
• Lea las instrucciones de la sección PLANTILLA
PARA EL GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones de la
sección PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la
superficie inferior del gabinete, use gafas protectoras.
NOTA: antes de apretar los tornillos de fiador y el
tornillo para madera, asegúrese de que las lengüetas
de la placa de instalación toquen la parte inferior del
gabinete cuando sean empujadas a ras contra la
pared, y que la placa quede debidamente centrada
bajo el gabinete.
PRECAUCIÓN: tenga cuidado de evitar que sus
dedos queden atrapados entre la parte trasera de la
placa de instalación y la pared.
Coloque la placa de instalación contra la pared
e inserte las tuercas de mariposa en los
agujeros de la pared, a fin de instalar la placa.
Apriete todos los tornillos. Tire de la placa
alejándola de la pared, a fin de que resulte más
fácil apretar los tornillos.
Retire las placas desmontables de la parte
trasera del aparato con unas pinzas. (Para
algunos modelos)
El espacio que ocupan los tornillos
fiadores es superior al grueso de la pared
Placa de
instalación
Tuercas de mariposa
Tornillo
fiador
Parte trasera del
microondas
Placas desmontables:
Corte las 4 bandas de
cada panel desmontable
y retire las placas de
metal para el flujo de aire
trasero. Tenga cuidado
de eliminar los bordes
afilados creados al retirar
las placas desmontables.
