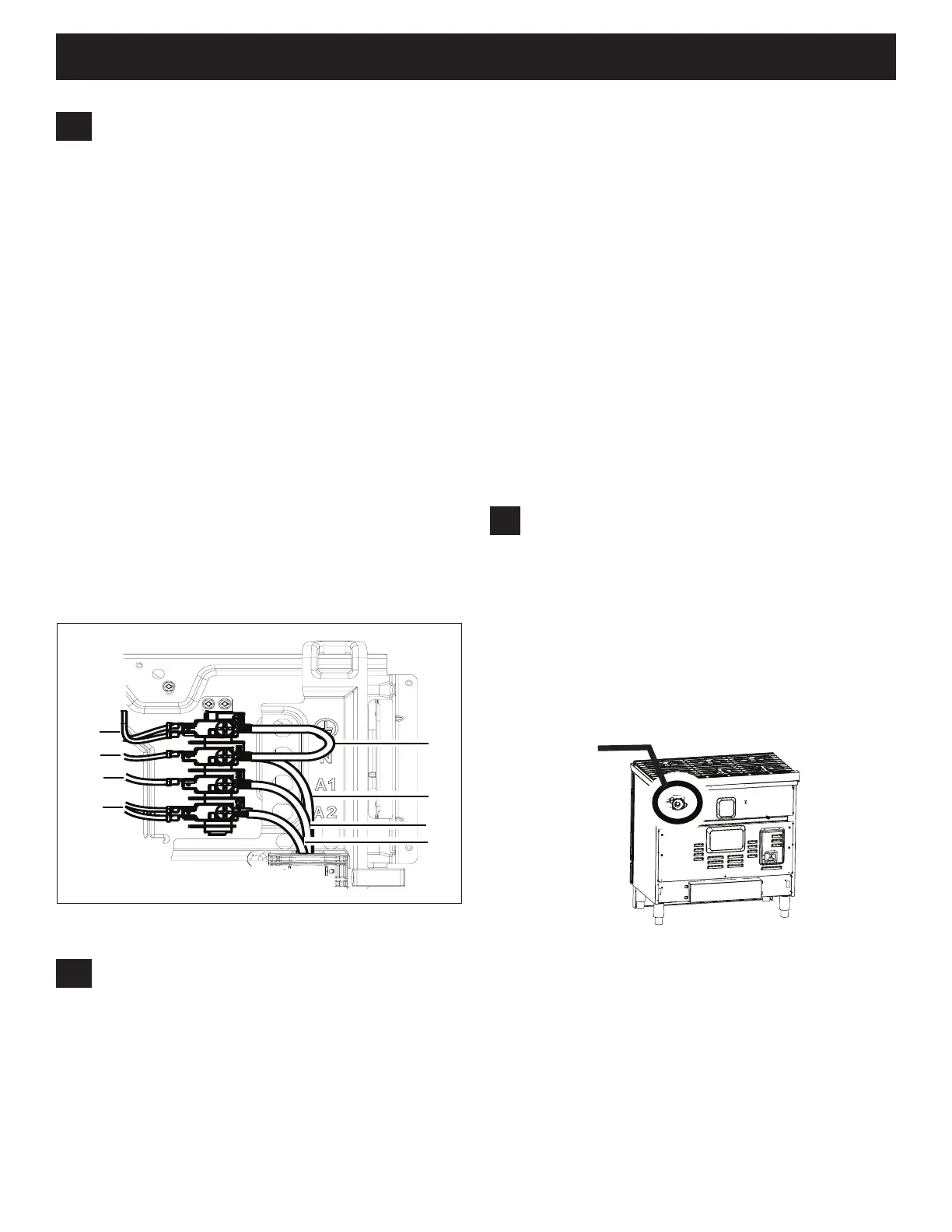

INSTRUCTIONS D’INSTALLATION CUISINIÈRE BI-ÉNERGIE 36”
3 FILS
Vert
Blanc
Noir
Rouge
Vert
Blanc
Noir
Rouge
Figure 9: Raccordement du cordon d’alimentation
à 3fils
3.4
Installation du cordon d’alimentation
à 3fils (pour les extrémités non
raccordées)
1. Retirez les deux vis situées en haut du couvercle
du bornier à l’aide d’un tournevis cruciforme.
2. Suivez les instructions d’installation du
fabricant fournies avec le réducteur de tension
(réducteurnon fourni avec l’appareil) et installez-
le.
3.3
Installation d’un cordon
d’alimentation à 3 fils
1. Retirez les deux vis situées en haut du couvercle
du bornier à l’aide d’un tournevis cruciforme.
2. Suivez les instructions d’installation du fabricant
fournies avec le réducteur de tension (réducteur
non fourni avec l’appareil) et installez-le.
3. Cherchez la tresse de masse fournie dans le kit.
Retirez la vis de mise à la terre de couleur verte,
glissez l’une des extrémités de la tresse sur
celle-ci, puis revissez la vis de mise à la terre à
l’endroit prévu.
4. Reliez le fil neutre (blanc) du cordon
d’alimentation à l’autre extrémité de la tresse
de masse et vissez-les ensemble en les glissant
dans la vis retirée, que vous revisserez ensuite à
l’endroit prévu.
5. Procédez aux deux raccords restants selon le
code couleur illustré en figure9. Assurez-vous
queles couleurs des fils sont assorties une fois
tous les raccords eectués.
4
Exigences en matière
d’alimentation en combustible
Cet appareil est conçu pour fonctionner avec une
pression de colonne d’eau de 10 cm (4") (1 kPa) au
niveau du collecteur de gaz naturel.
Un régulateur de pression convertible est fourni
avec l’appareil. Il doit être raccordé en série à la
conduite d’alimentation en gaz conformément aux
instructions de la section 4.1. L’emplacement prévu
pour le régulateur est indiqué en figure 10..
3. Cherchez la tresse de masse et l’adaptateur
métallique (4X) fournis dans le kit. Nous
n’utiliserons que trois adaptateurs pour ce type
d’installation.
4. Retirez la vis de mise à la terre de couleur verte,
glissez l’une des extrémités de la tresse sur celle-
ci, puis revissez la vis à l’endroit prévu.
5. Reliez l’autre extrémité de la tresse à
l’adaptateur métallique à l’emplacement prévu
du fil neutre (blanc).
6. Raccordez les adaptateurs aux deux autres
emplacements (rouge et noir).
7. Raccordez les fils du cordon d’alimentation
à l’adaptateur métallique comme indiqué en
section 3.2, point 4.
8. Assurez-vous que les couleurs des fils
correspondent après les raccordements,
conformément à la figure 9.
Important: La tresse de masse doit être installée
et ne doit pas être retirée pour des raisons de
sécurité électrique lors de l'utilisation d'un cordon
d'alimentation à 3 fils
Figure 10: Emplacement du régulateur
Pour un bon fonctionnement, la pression maximale
à l’entrée du régulateur ne doit pas dépasser 35.56
cm (14") de colonne d’eau (3.5 kPa).
La pression d’entrée du régulateur doit être
supérieure d’au moins 0.25 kPa (1") au réglage de
pression du collecteur du régulateur. Le régulateur
est réglé pour une pression de collecteur de gaz
naturel de 10 cm (4") de colonne d’eau (1 kPa); la
pression d’entrée doit être d’au moins 12.5 cm (5")
de colonne d’eau (1.25 kPa) de gaz naturel.
Emplacement du régulateur
