53
INSTRUCTIONS D’INSTALLATION CUISINIÈRE BI-ÉNERGIE 36”
3.1
Installation d’un cordon
d’alimentation à 4 fils
1. Retirez les deux vis situées en haut du couvercle
du bornier à l’aide d’un tournevis cruciforme.
4 FILS
Vert
Blanc
Noir
Rouge
Vert
Blanc
Noir
rouge

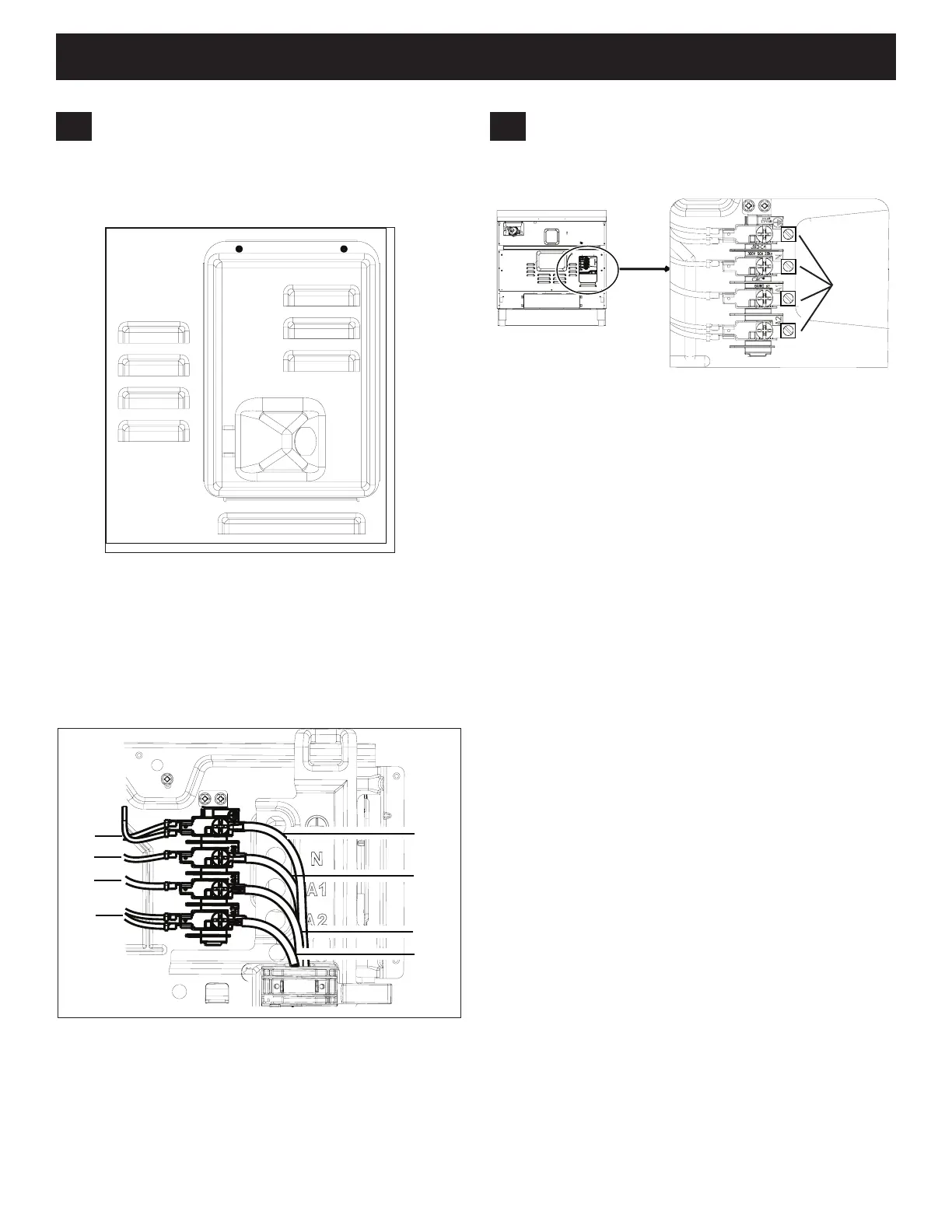

Figure 7: Raccordement du cordon d’alimentation
à 4 fils
Figure 8: Adaptateurs de terminal
2. Suivez les instructions d’installation du fabricant
fournies avec le réducteur de tension (réducteur
non fourni avec l’appareil) et installez-le.
3. Fixez le câble de conduit au bornier
conformément à l’ordre de couleur
correspondant (voir figure7) en retirant la
vis prévue, en glissant le fil sur la vis et en
vissantcette dernière.
4. Réinstallez le couvercle du bornier.
1. Retirez les deux vis situées en haut du couvercle
du bornier à l’aide d’un tournevis cruciforme.
2. Suivez les instructions d’installation du fabricant
fournies avec le réducteur de tension (réducteur
non fourni avec l’appareil) et installez-le.
3. Reliez les adaptateurs de terminal (4X)
fournis dans le kit au bornier en retirant la vis
prévue, en glissant l’adaptateur sur la vis et en
revissant cette dernière. Fixez les 4adaptateurs.
Reportez-vous à la figure 8.
4. Desserrez la deuxième vis de l’adaptateur à
l’aide d’un tournevis à tête plate, faites passer
le fil dans l’ouverture située sous la vis, puis
resserrez cette dernière. Tirez légèrement pour
vous assurer que le fil est bien fixé.
5. Suivez le code couleur illustré en figure7 pour
réaliser les quatre raccords.
6. Réinstallez le couvercle du bornier.
Terminal
Adaptateurs
3.2
Installation du cordon d’alimentation
à 4 fils (pour les extrémités non
raccordées)
