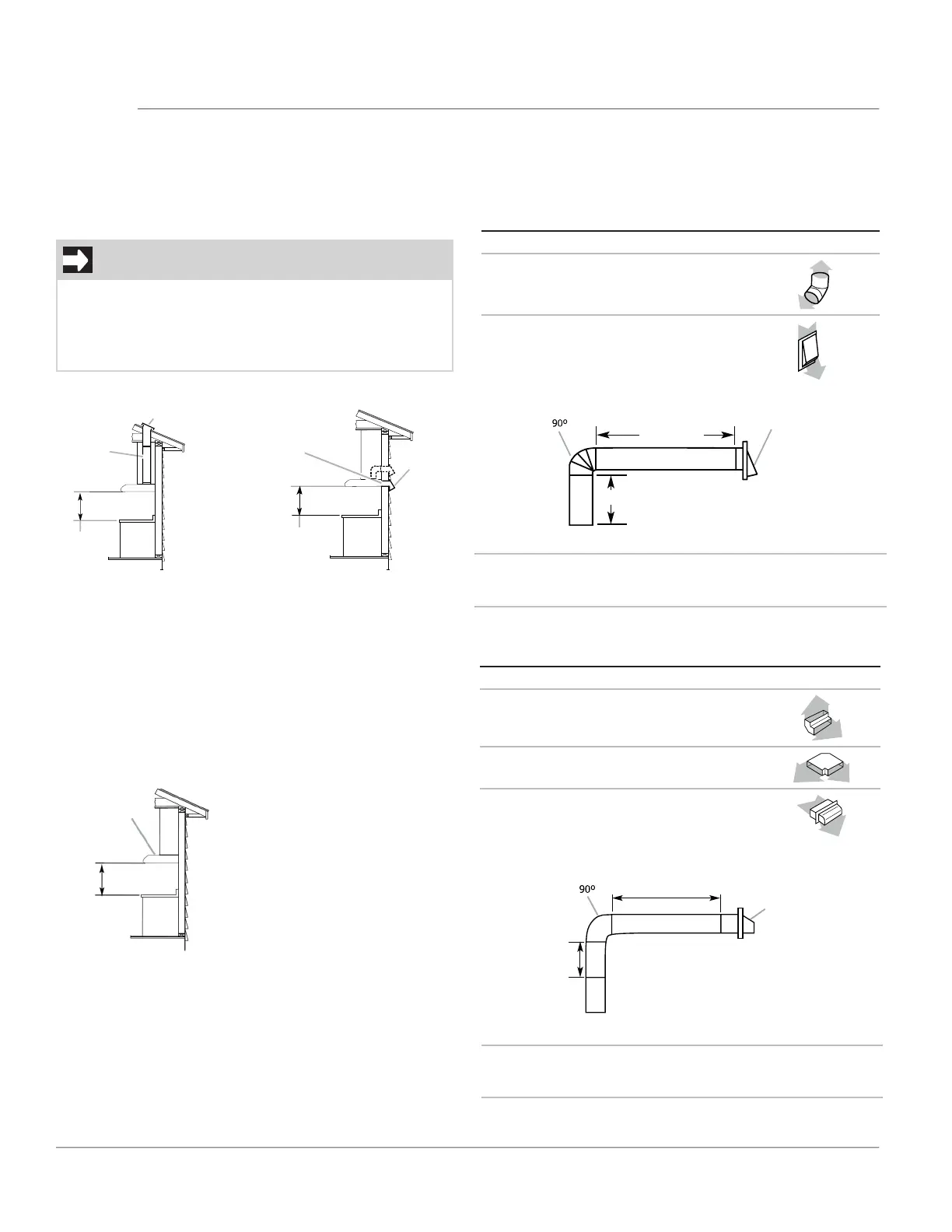

EXIGENCES CONCERNANT L’ÉVACUATION
28
Le système d’évacuation peut se terminer soit par le
toit, soit par le mur. Utilisez un évent rectangulaire
de 3¼” x 10” (8,3 x 25,4 cm) avec une longueur
maximale de 35 pieds (10,7 m) ou un évent rond
de 7” (17,8 cm) avec une longueur maximale de 50
pieds (15,2 m) pour le système d’évacuation.
NOTE
L’évent flexible n’est pas recommandé.
L’évent flexible crée à la fois une contre-
pression et des turbulences d’air qui réduisent
considérablement les performances.
Ventilation du toit Ventilation murale
A
B
C
A
B
C
A. Évent rectangulaire de
3¼” x 10” (8,3 x 25,4 cm)
ou rond de 7” (17,8 cm)
à travers le toit. (acheté
séparément)
B. Chapeau de toit avec reg-
istre (acheté séparément)
C.24” (61,0 cm) min. pour
les cuisinières électriques et
30” (76,2 cm) min. pour les
cuisinières à gaz au-dessus
de la surface de cuisson.
A. 3¼” x 10” (8,3 x 25,4 cm)
rectangulaire ou 7” (17,8
cm) rond à travers le dessus
(acheté séparément)
B. Capuchon mural avec
registre (acheté séparé-
ment)
C. 24” (61,0 cm) min. pour
les cuisinières électriques et
30” (76,2 cm) min. pour les
cuisinières à gaz au-dessus
de la surface de cuisson.
Recirculation
A
B
A. Retirer le couvercle
B. 24” (61,0 cm) min. pour
les cuisinières électriques
et 30” (76,2 cm) min.
pour les cuisinières à gaz,
au-dessus de la surface de
cuisson.
Calcul de la longueur du système d’évacuation
Pour calculer la longueur du système dont vous
avez besoin, ajoutez l’équivalent en pieds (mètres)
de chaque pièce d’évent utilisée dans le système.
Il est important de noter que la longueur
équivalente réelle peut varier en fonction de
facteurs tels que la conception, le matériau et les
obstructions internes du raccord. Il s’agit d’une
indication générale et d’autres sources peuvent
fournir des valeurs légèrement diérentes.
Il convient de toujours consulter les données du
fabricant et les références techniques pour obtenir
des informations précises et actualisées sur la
longueur équivalente d’un raccord spécifique.
Système d’évent rond de 7” (17,8 cm)
Pièce d’évent Longueur
Coude à 90
15 ft
(4.57 m)
Capuchon mural de
7” (17,8 cm)
0.0 ft
(0.0 m)
Exemple de système de ventilation
r
2 ft (0.6 m)
6 ft (1.8 m)
capuchon de mu
Coude
Longueur maximale recommandée = 50 ft (15.2 m)
Coude à 90°
6 ft (1.8 m) droit
1 capuchon de mur
= 15 ft (4.57 m)
= 6 ft (1.8 m)
= 0.0 ft (0.0 m)
Capuchon de mur 7” (17.8 cm) = 21 ft (6.37 m)
3¼” x 10” (8,3 cm x 25,4 cm) Système de ventilation
Pièce d’évent Longueur
3¼” x 10” (8,3 cm x
25,4 cm) Coude à 90
15 ft
(4.57 m)
Coude plat 3¼” x 10”
(8,3 cm x 25,4 cm)
10 ft
(3.04 m)
Capuchon mural 3¼” x
10” (8,3 cm x 25,4 cm)
0.0 ft
(0.0 m)
Exemple de système de ventilation
Coude
2 ft
(0.6 m)
8 ft (2.4 m)
capuchon de mur
Longueur maximale recommandée = 35 ft (10.7 m)
1 -Coude à 90°
8 ft (2.4 m) droit
1 - capuchon de mur
= 15 ft (4.57 m)
= 8.0 ft (2.4 m)
= 0.0 ft (0.0 m)
Longueur de 3¼” x 10” = 23 ft (6.97 m)
