Соединения

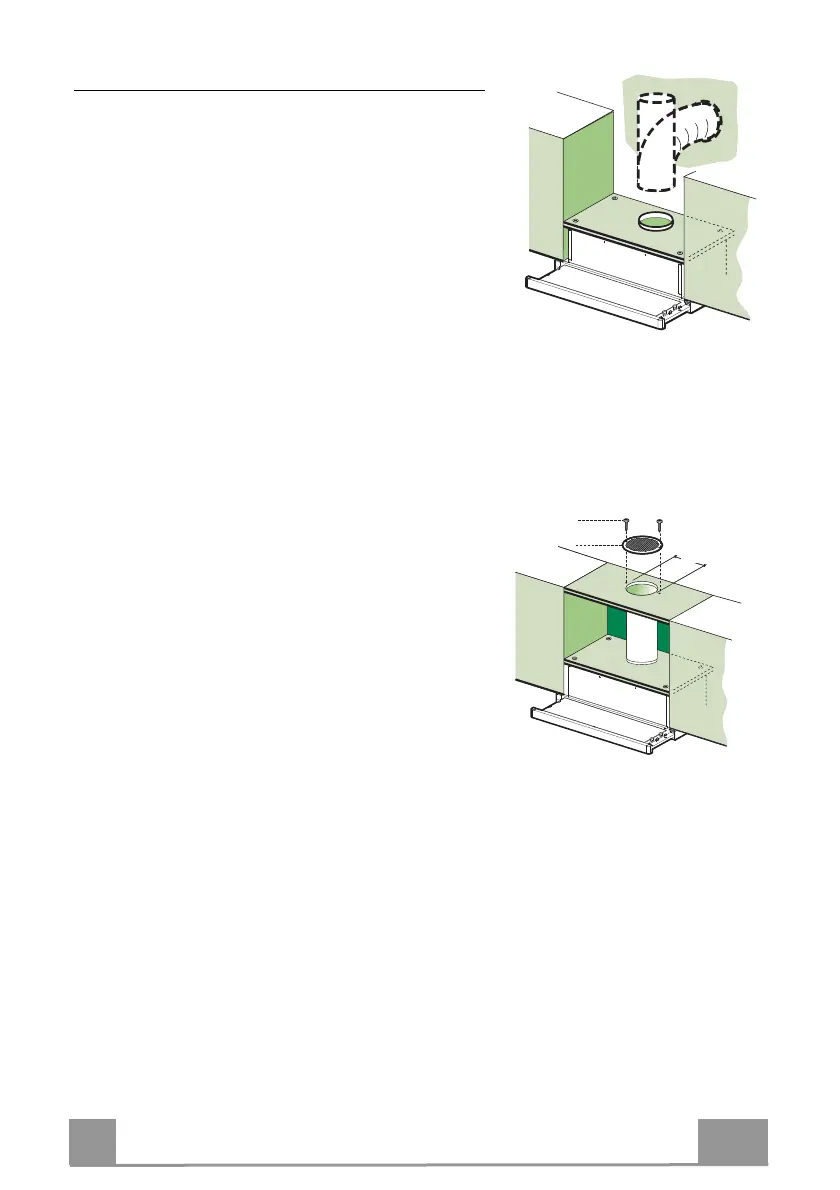

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее
с выпускной трубой жесткой или гибкой трубкой
диаметром 120 мм, тип которой может выбрать
монтажник.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не
входит в комплект.
• Вынуть фильтры от запахов на активном угле
ø 120
ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Сделать в полке над вытяжкой отверстие ø
125мм.
• Соединить фланец с выпускным отверстием
полки над вытяжкой жесткой или гибкой трубой
ø 120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для этого материал не входит в
комплект поставки.
• Закрепить решетку 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от
запахов на активном угле.
12e
8
9
125125
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Подключить вытяжку к сети питания через двухполюсный выключатель с
минимальным разведением контактов в 3 мм.
• После установки вытяжки необходимо в первый раз энергично открыть выдвижную
тележку, чтобы услышать щелчок останова.
