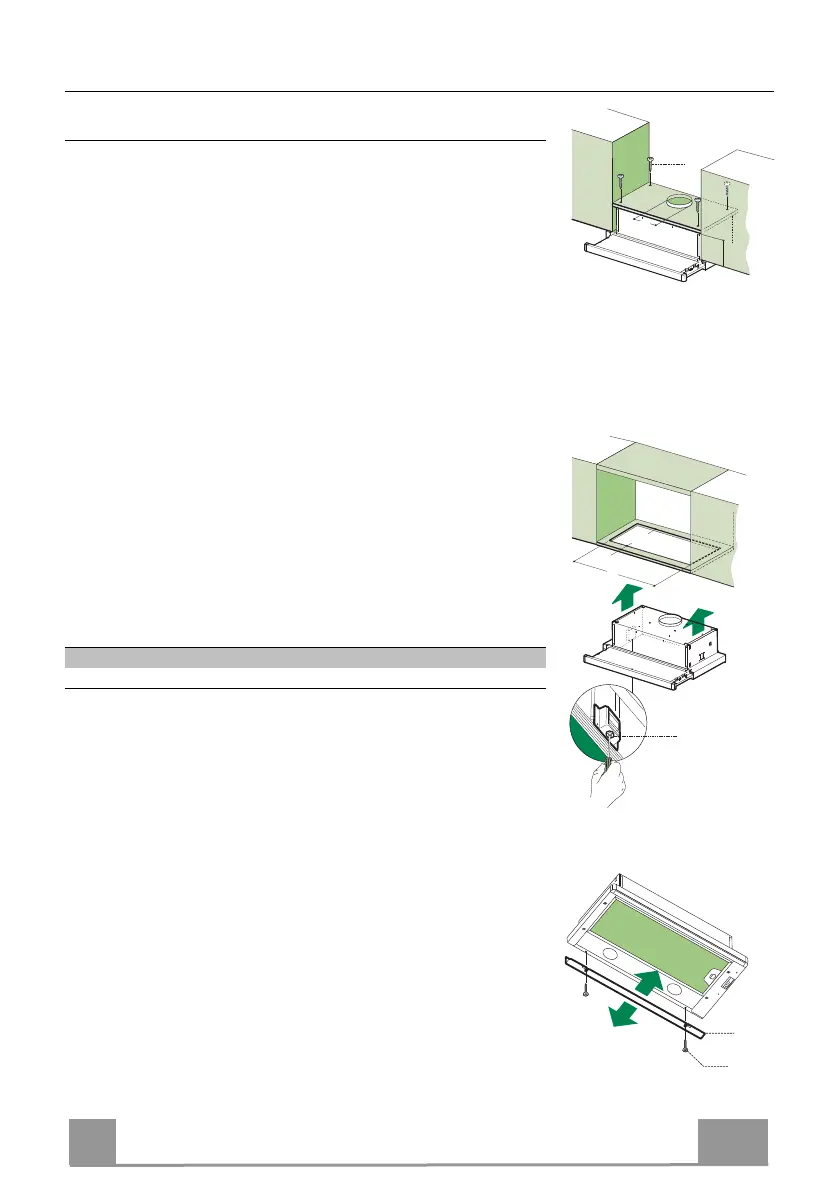

УСТАНОВКА
Сверление опорной плиты и установка вытяжки
КРЕПЛЕНИЕ ВИНТАМИ
• Опорная плита вытяжки должна выступать на 135 мм
меньше по сравнению с нижним уровнем полок.
• Просверлить ø 4,5 мм опору, используя входящий в
комплект шаблон сверления.
• Сделать в опорной плите отверстие ø 125 мм, используя
входящий в комплект шаблон сверления.
• Закрепить входящими в комплект 4 винтами 12a (4,2 x
44,4).
12a
135
125125
КРЕПЛЕНИЕ ЗАЩЕЛКАМИ
• Вытяжка может быть закреплена прямо к нижней стороне
полок боковыми опорами с защелками.
• Сделать, как показано, пазы на нижней стороне полки.
• Вставить вытяжку и зацепить боковые опоры на защелках.
• Окончательно закрепить вытяжку винтами Vf,
находящимися под прибором.
Вытяжкa 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
ЗАТВОРНЫЙ ПРОФИЛЬ
• Пространство между краем вытяжки и задней стеной
может быть закрыто прилагаемым в комплекте профилем
20 и соответствующими винтами 12b.
20
12b
