– 103 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
PL

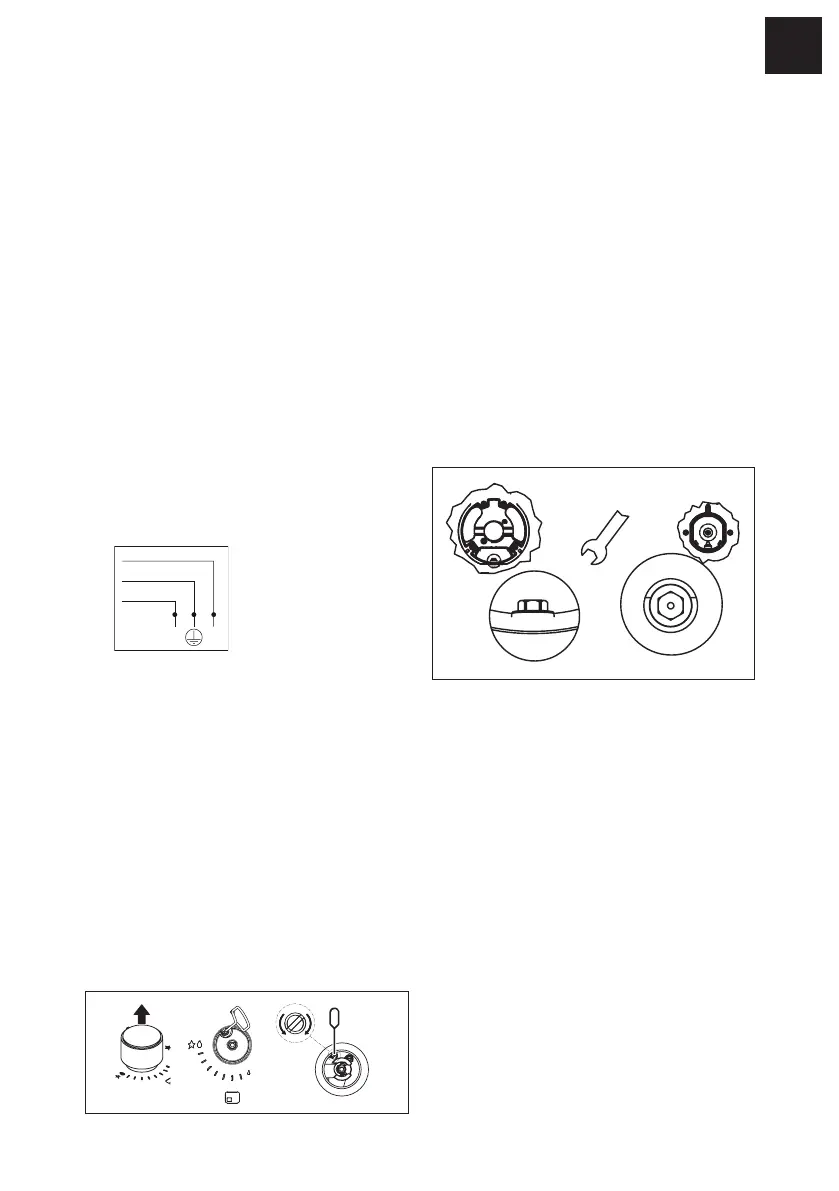

Podłączenie do sieci elektrycznej
Płyty grzewcze FRANKE są dostarczane z
przewodem zasilającym 3-żyłowym z wolnymi
zaciskami.
X
Dopilnuj, aby:
– Specyfikacja zasilania (napięcie,
maksymalna moc inatężenie) jest zgodna
ze specyfikacją płyty FRANKE.
– Wtyczka i gniazdo były łatwo dostępne
oraz umieszczone w taki sposób, aby
żadna z części czynnych nie była dostępna
podczas wkładania lub wyjmowania
wtyczki z gniazda.
– Wprzypadku wymiany kabla zasilającego
użyć kabla 3 x 0,75mm typu H05RR-F.
– Do jednej wtyczki nie są podłączone dwa
urządzenia.
– Zwracać uwagę na biegunowość zacisków
(niebieski = neutralny = (1) / żółto-zielony
= uziemienie = (2) / brązowy = pod
napięciem = (3)).
1
2
3
LN
Dostosowanie do różnych rodzajów gazu
Ostrzeżenie: Te czynności musi wykonać
wykwalifikowany technik.
Regulacja minimalnej wielkości
płomienia
X
Zdejmij pokrętło.
X
Wprowadź wkrętak pomiędzy uszczelkę
a osłonę, aż do momentu, gdy dosięgnie
śruby regulacyjnej.
X
Wyregulować minimalną wielkość płomienia,
obracając śrubę regulującą wprawo, aby
zmniejszyć płomień lub wlewo, aby go
zwiększyć. Śrubokręt potrzebny do regulacji
dołączany jest do dostarczanego zestawu
akcesoriów.
+
-
Wymiana dysz
Dysze nie są dostarczane, należy je zamówić
w punkcie obsługi klienta.
Ważne: wszystkie urządzenia są fabrycznie
dostosowane do gazu ziemnego (G20). Jeśli ma
zostać zastosowany inny rodzaj gazu, należy
wymienić dysze wnastępujący sposób:
– Zdemontować ruszt, nakładki palników
inasadki motylkowe.
– Zdemontować dysze iwymienić je
na te dostarczone idostosowane do
wybranego rodzaju gazu, upewniając się,
że oznaczenie zgadza się ztym podanym
wtabeli.
– Ponownie zamontować nasadki
motylkowe, nakładki palników iruszt.
Palniki nie wymagają regulacji przepływu
powietrza.
7
ø
Dostęp do płyty
Aby dostać się do wnętrza płyty, należy
wykonać następujące czynności:
– Zdemontować ruszt, nakładki palników
inasadki motylkowe.
– Zdemontować pokrętła zdejmując je
zbolców.
– Odkręcić śruby mocujące palniki do płyty.
– Unieść płytę.
Ważne: podczas zmiany używanego rodzaju
gazu należy umieścić odpowiednią naklejkę
(dostarczaną jako akcesorium) na tabliczce
znamionowej. Wprzypadku stosowania LPG
(G30 lub G31) należy maksymalnie zmniejszyć
wielkość płomienia za pomocą śruby. Niniejsze
urządzenia posiadają kat. II 2H3+.
