– 102 –
PL

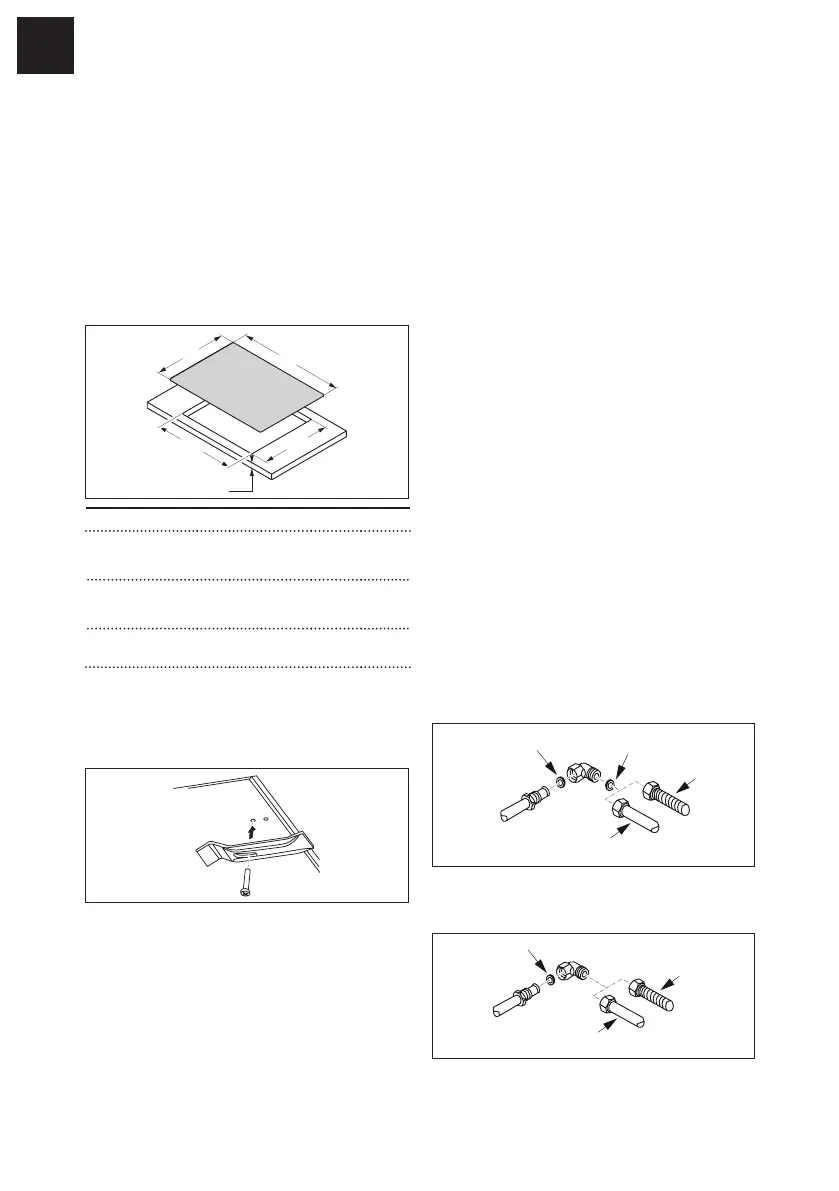

Proces zabudowy
Urządzenie montowane jest wmeblach za
pomocą wsporników idołączonych akcesoriów.
Z
W przedniej i tylnej części po instalacji
urządzenia musi być pozostawiony
swobodny dostęp do elementów
montażowych.
Z
Otwór do montażu wblacie należy
wykonać zgodnie zpodanymi wymiarami.
Dopilnować, aby podane wymiary otworui
frezowania zostały zachowane.
Yp
Xp
Ytop
Htop
Xtop
Model
Xp Yp X góra Y góra H góra
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
mm
510
mm
560
mm
480
mm
40
mm
FHSM 755 4G DC
FHMA 755 4G
DC/DCL
730
mm
510
mm
560
mm
480
mm
40
mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880
mm
510
mm
840
mm
480
mm
40
mm
X
Uszczelnić otwór iumieścić wnim płytę.
X
Zamocować urządzenie za pomocą śrub
iwsporników.
X
Usunąć nadmiar uszczelnienia.
Podłączanie przewodu doprowadzającego
gaz
X
Podłączyć przewód dostarczający gaz
do urządzenia zgodnie zobowiązującymi
przepisami po upewnieniu się, że urządzenie
jest dostosowane do używanego rodzaju gazu.
W innym wypadku należy wykonać czynności
opisane w punkcie „Wymiana dysz“.
Z
Wprzypadku gazu płynnego użyć
regulatorów ciśnieniach zgodnych
zobowiązującymi normami.
Gaz można podłączyć na dwa sposoby:
A. Podłączyć płytę gazową, używając
miedzianej rury ośrednicy 12mm (3). Aby
zapewnić odpowiednie uszczelnienie, należy
użyć uszczelki elastomerowej dostarczanej
wzestawie akcesoriów (1).
B. Podłączyć płytę, używając elastycznej
stalowej rury ociągłej powierzchni (2). Aby
zapewnić odpowiednie uszczelnienie również
wtym przypadku, należy użyć uszczelki
elastomerowej dostarczanej wzestawie
akcesoriów (1). Maksymalna długość przewodu
wynosi 2 metry bieżące.
Uwaga: W przypadku użycia przewodu ze stali
nierdzewnej, należy go zamontować w taki
sposób, aby nie dotykał ruchomych części
mebli. Przewód powinien przechodzić w
miejscu, gdzie nie ma przeszkód, oraz gdzie na
całej długości będzie do niego dostęp w celu
skontrolowania.
X
Po podłączeniu do sieci gazowej należy
zapalić palniki i przekręcić pokrętła z
położenia maksymalnego na minimalne, aby
sprawdzić stabilność płomienia.
X
Po wykonaniu połączenia sprawdzić jego
szczelność za pomocą wody zmydłem.
1
1
2
3
Dla Wielkiej Brytanii, Irlandii Północnej i
Irlandii.
1
2
3
