3,5 X 13
A
B
1-
2 mm
Fig. 4

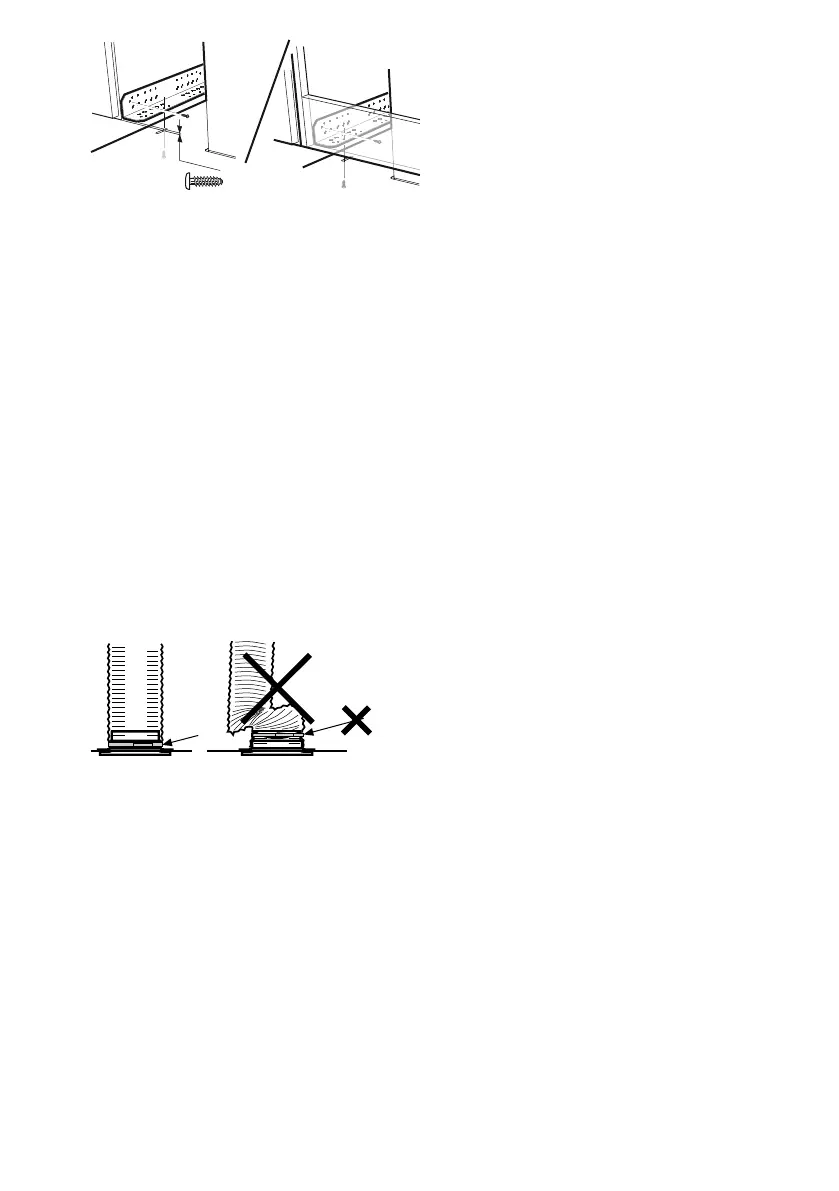

Kjøkkenventilatoren kan plasseres under,
innebygd i eller mellom skap. Under skap
skrus kjøkkenventilatoren fast med 4 stk.
skruer 3,8 x 30, Fig. 3. Innebygd i eller mel-
lom skap monteres kjøkkenventilatoren ved
hjelp av konsoller. Konsoller og kjøkkenven-
tilatoren skrus fast med 8 stk. skruer 3,5 x
13, Fig. 4. Konsollene skrus fast med de fa-
sede hjørnene utover og jevnt med skapets
forkant, Fig. 4A, eller med konsollen mot
vifteoverskapets frontstykke, Fig. 4B.
Kjøkkenventilatoren skrus deretter fast i
konsollene. Sett tilbake motorenhet og
filter.
Tilkobling til avtrekkskanal
Koble til kjøkkenventilatoren med rør eller
slange Ø160 mm. Bruk en reduksjonsstuss
hvis koblingen er Ø125 mm.
Fig. 5
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
5.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
991.0357.839/D000000006696/180165/2021-09-24 33
