ILMAVIRTAUKSEN SÄÄTÖ
ILMAMÄÄRÄN MUUTTAMINEN
UUDELLEENOHJELMOINNIN
KAUTTA
Voit pienentää suurimman nopeuden ilma-
määrää tekemällä uudelleenohjelmoinnin
virtakatkaisimen kautta. (Ota yhteys
asiakaspalveluun.)
PELLIN SÄÄTÖ
Ilmavirtausta säädetään pellin avulla. Peltiä
pääsee säätämään, kun suodatin ja mootto-
riyksikkö on ensin poistettu.

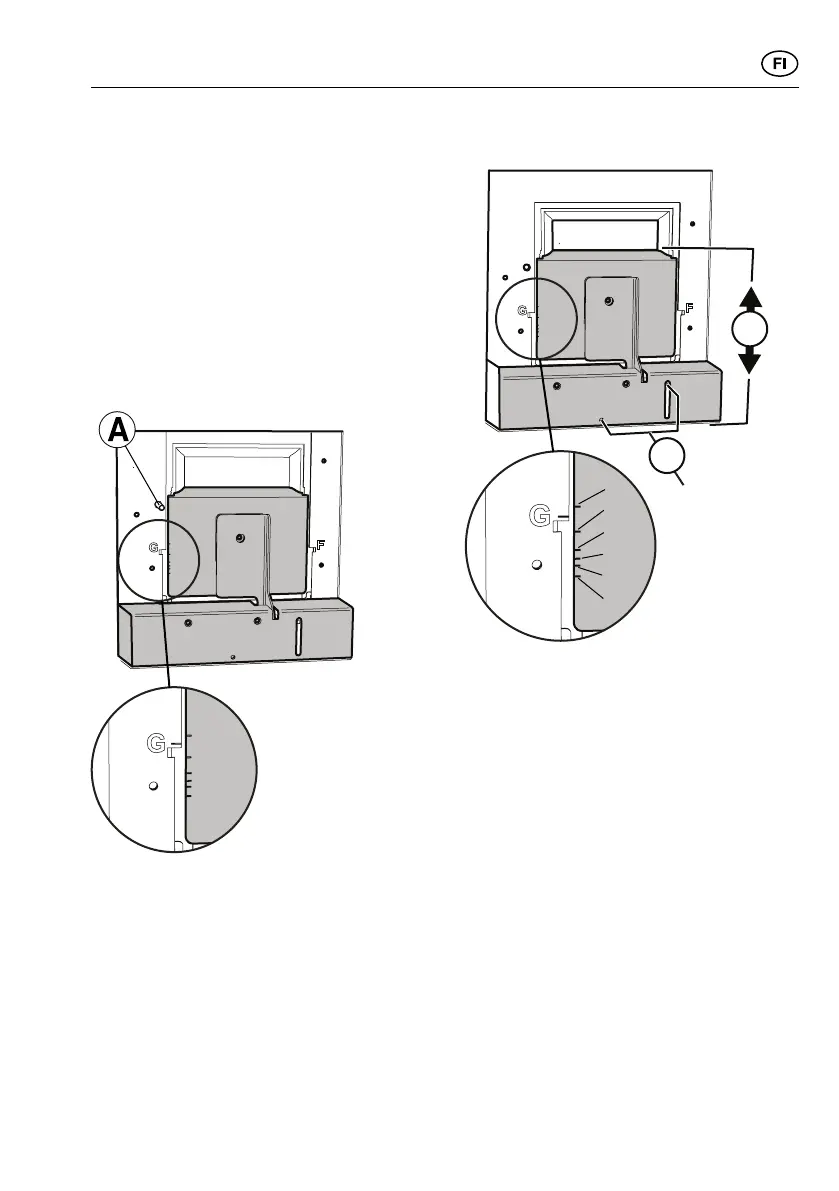

Kuva 6
Mittausliitin
Mittauspaine Pm mitataan mittausliittimes-
tä, Kuva 6A. Mittauspaineen Pm ja pellin
asennon mukaan voidaan ilmamäärä lukea
säätökaaviosta, jossa G1–G6 tarkoittaa
perustuuletusta.
Jos ilmamäärää on muutettava, katso kaa-
viosta uusi pellin säätö ja säädä sen jälkeen
pellin asentoa alla olevan kuvauksen
mukaisesti.
Perustuuletuksen säätö
E
F
6
5
4
3
2
1
Kuva 7
Säädä perustuuletus peltiluukun ollessa sul-
jettuna. Löysää ruuvit, Kuva 7E.
Siirrä peltiluukku, Kuva 7F, haluttuun
asentoon.
Huom!
Käsittele peltiä varovaisesti.
Peltiluukun asennon G1 - G6 merkinnät vas-
taavat arvoja kaaviossa Perustuuletus, kat-
so Fig Fig.14, sivu 38.
Lukitse peltiluukku ruuveilla, Kuva 7E.
Mittaa paine Pm ja tarkista, että toivottu
perusvirtaus on saavutettu.
991.0357.839/D000000006696/180165/2021-09-24 27
