3,5 X 13
A
B
1-
2 mm

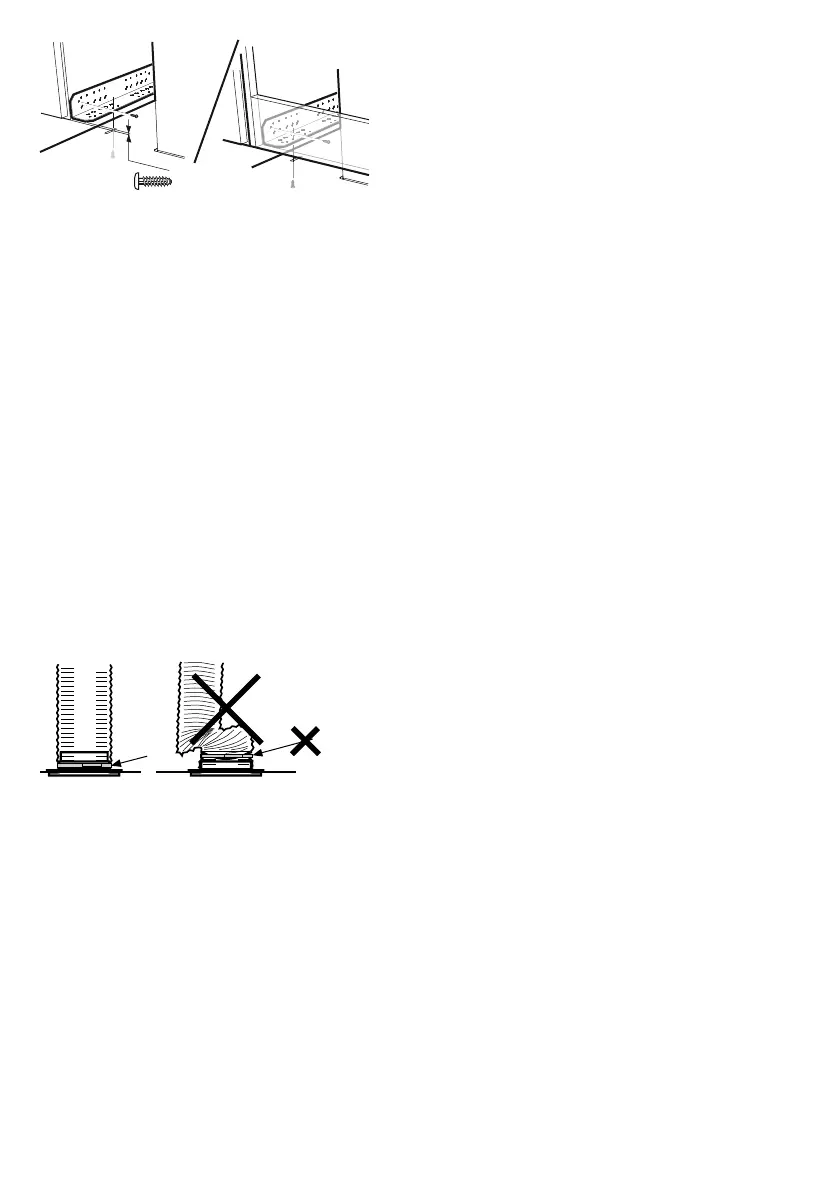

Kuva 4
Liesituuletin voidaan sijoittaa kaappien alle
tai väliin tai upottaa niihin. Kaappien alle si-
joitettaessa liesituuletin ruuvataan kiinni
neljällä ruuvilla 3,8 x 30, Kuva 3. Kun liesi-
tuuletin asennetaan kaappien väliin tai upo-
tetaan niihin, se asennetaan konsolien
avulla. Konsolit ja liesituuletin ruuvataan
kiinni kahdeksalla ruuvilla 3,5 x 13, Kuva 4.
Konsolit ruuvataan siten, että viistetyt kul-
ma ovat ulospäin ja kaapin etureunan tasal-
la, Kuva 4A, tai että konsoli asettuu
tuulettimen yläkaapin etuosaa vasten, Kuva
4B. Tämän jälkeen liesituuletin ruuvataan
kiinni konsoleihin. Aseta moottoriyksikkö ja
suodatin takaisin paikoilleen.
Liitäntä poistoilmakanavaan
Yhdistä liesituuletin putkella tai letkulla,
Ø160 mm. Jos liitäntä on Ø125 mm on käy-
tettävä supistusmuhvia.
Kuva 5
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 5.
Suojamuovin poisto
Irrota kaikki suojamuovit suodattimesta ja
mahdollisista muista osista.
