3,5 X 13
A
B
1-
2 mm

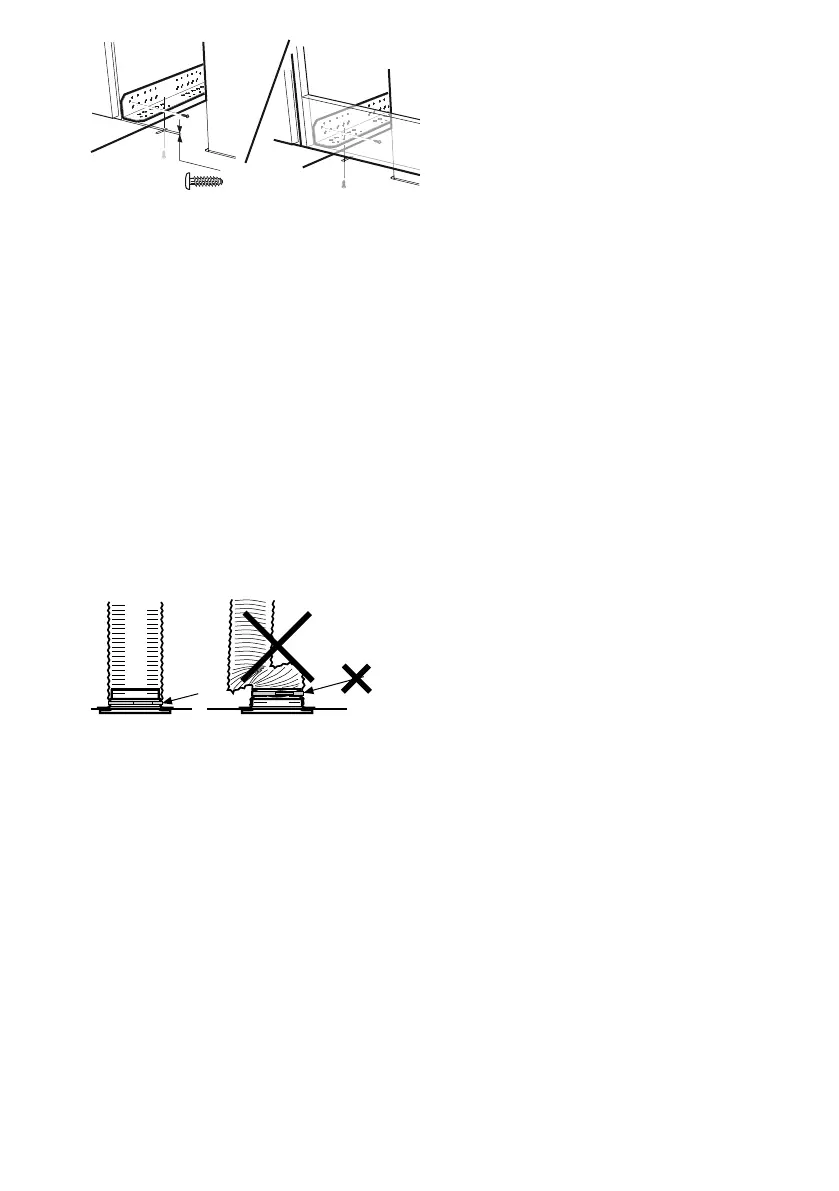

Fig. 4
Emhætten kan placeres under, indbygget
eller mellem skabe. Under et skab skrues
emhætte fast med 4 skruer 3,8 x 30, Fig. 3.
Indbygget eller mellem skabe monteres em-
hætten med beslag. Beslag og emhætte
skrues fast med 8 skruer 3,5 x 13, Fig. 4.
Beslagene skrues med de affasede hjørner
udad og ved skabets forkant, Fig. 4A, eller
med beslagene mod emhætteoverskabets
forstykke, Fig. 4B. Emhætten skrues deref-
ter fast i beslagene. Anbring motorenhed
og fedtfilter.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange
Ø160 mm. Er tilslutningen Ø125 mm skal
der anvendes adapterstuds.
Fig. 5
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 5.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
991.0357.839/D000000006696/180165/2021-09-24 19
