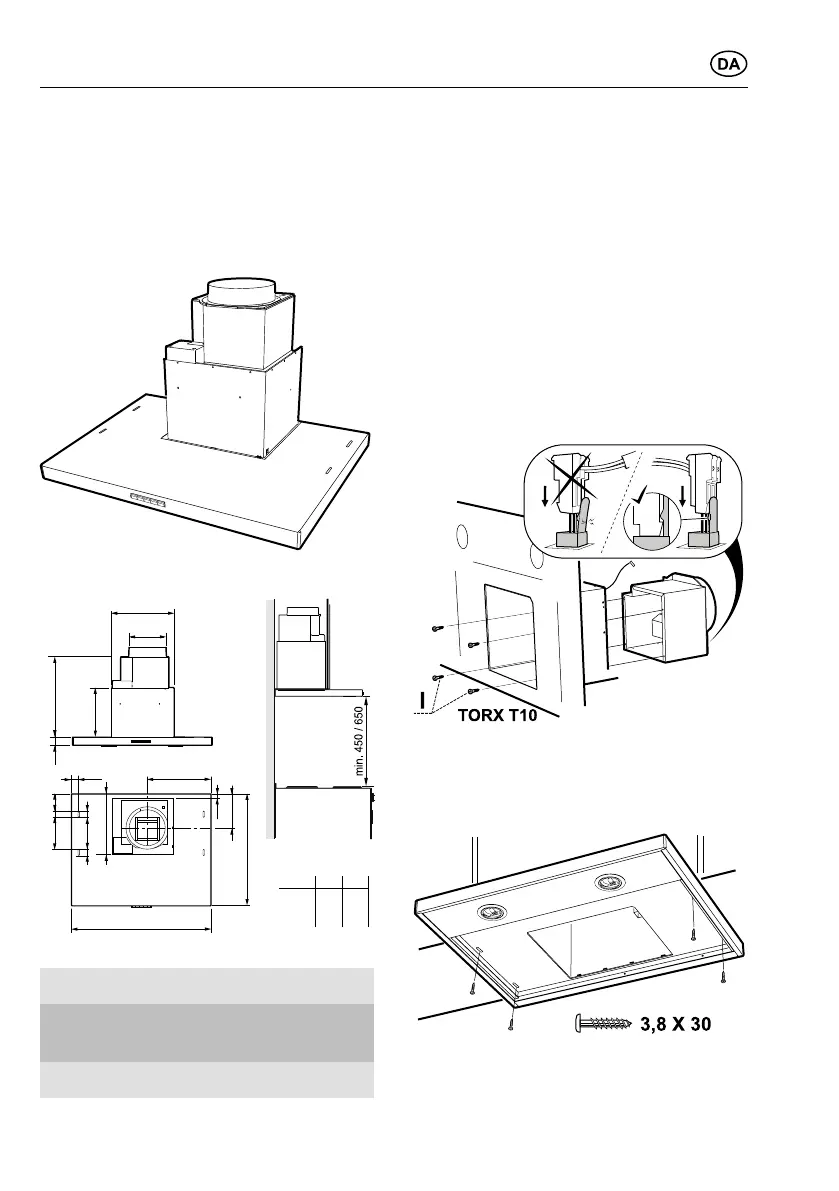

INSTALLATION
Emhætten er beregnet for montering under,
indbygget eller mellem skabe. Emhætten
har Easy Clean™ motorpakke, LED-belys-
ning og metaltrådsfilter. Installation, betje-
ning, pleje, vedligeholdelse m.m. fremgår af
denne vejledning.
TEKNISKE DATA
24
A B
60 cm
598 279
70 cm
698 329
261
139
478
104
31
267
Ø160
385
33
213
26
A
B
82
80 cm 798 379
Fig. 1
Mål
se Fig. 1
Elektrisk
tilslutning
230 V ~ med
jordforbindelse
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilslutning til jordforbun-
det stikkontakt. Stikkontakten skal være til-
gængelig efter installationen.
Montering
Fjern fedtfilter og motorenhed, se Fig. 9 og
Fig. 10.
Montering af spjældenhed
Fig.2
Anbring blæser og spjældenhed på et plant
underlag. Fastgør spjældenheden i blæse-
ren med skruer I.
Fig. 3
18 991.0357.839/D000000006696/180165/2021-09-24
