Asennus
Liesikupu voidaan asentaa kaappien
väliin tai kaappiin ilman pohjalevyä.

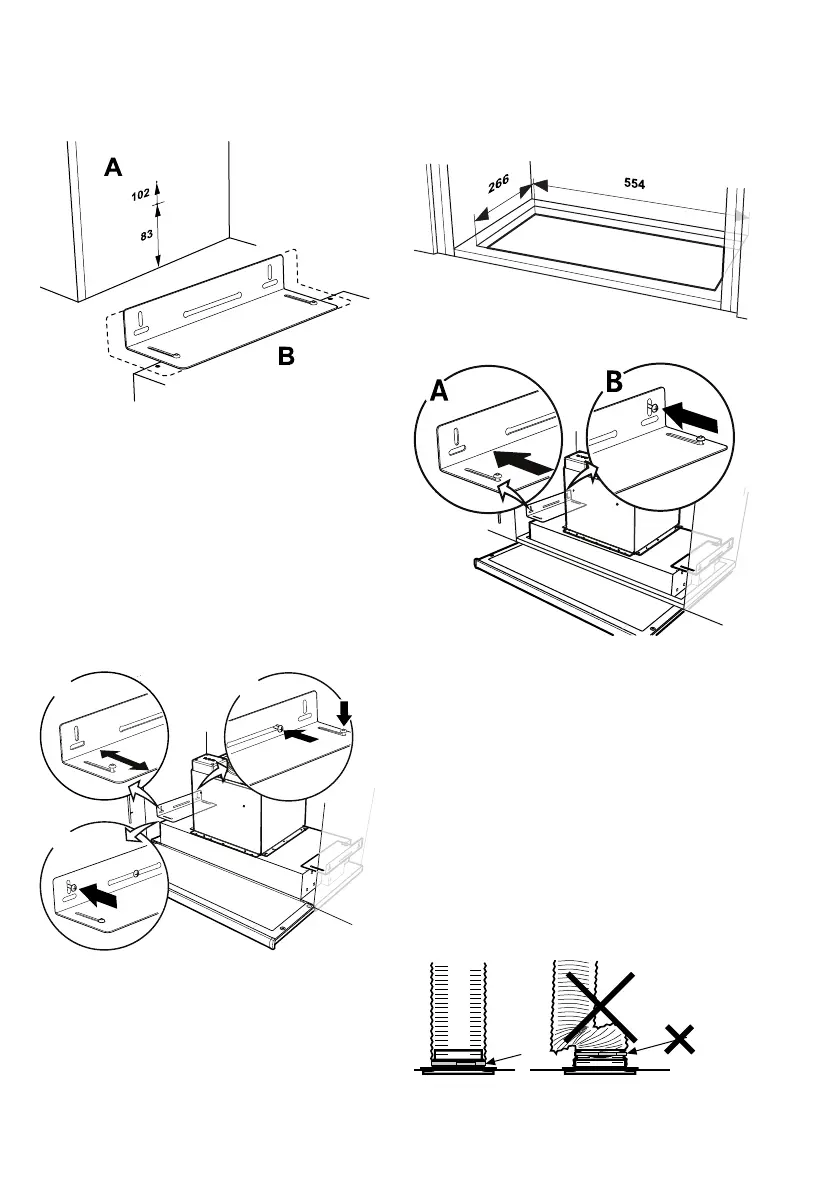

Kuva 3
Liesikupu asennetaan konsoleiden avulla.
Merkitse ruuvien paikat ja kiinnitä ne siten,
että ne ulkonevat muutamia millimetrejä
kaappien molemmilla puolilla mittakuvan
mukaisesti, Kuva 3A. Jos liesikuvun alareu-
na halutaan asentaa samaan linjaan kaappi-
en alareunan kanssa, käytetään ylempää
mittaa, 102, katso Kuva 3A. Liesikuvun kon-
soleita voi säätää, joten ne sopivat erisyvyi-
siin kaappeihin, Kuva 3B.
BA
C
Kuva 4
Asenna liesikuvun konsolit irrottamatta ruu-
veja kokonaan, ja säädä sitten konsoleita
siten, että ne asettuvat kaappeja vasten,
Kuva 4A. Aseta liesikupu kaappeihin
esiasennettuihin ruuveihin. Kiristä ruuvit
konsoliin ja seinään, Kuva 4B. Lukitse kon-
solit tiukasti lukitusruuveilla, Kuva 4C.
Asennus pohjalliseen kaappiin
Kuva 5
Kuva 6
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan
mukaisesti, Kuva 5. Kiinnitä konsolit niin
ylös, että liesikupu sopii paikalleen. Nosta
liesikupu ylös kaapin pohjaan tehdystä au-
kosta. Vedä ulos, Kuva 6A, ja ruuvaa konso-
lit kiinni kaappeihin, Kuva 6B. Kiristä
konsolit liesikupuun.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla,
Ø160 mm. Jos liitäntä on Ø125 mm on käy-
tettävä supistusmuhvia.
Kuva 7
