ASENNUS
Liesikupu voidaan upottaa kaappien sisään.
Liesikuvussa on moottorikäyttöinen pelti,
LED-valaistus ja metallilankasuodatin.
Asennus, käyttö, hoito, ylläpito jne. käsitel-
lään tässä ohjeessa.

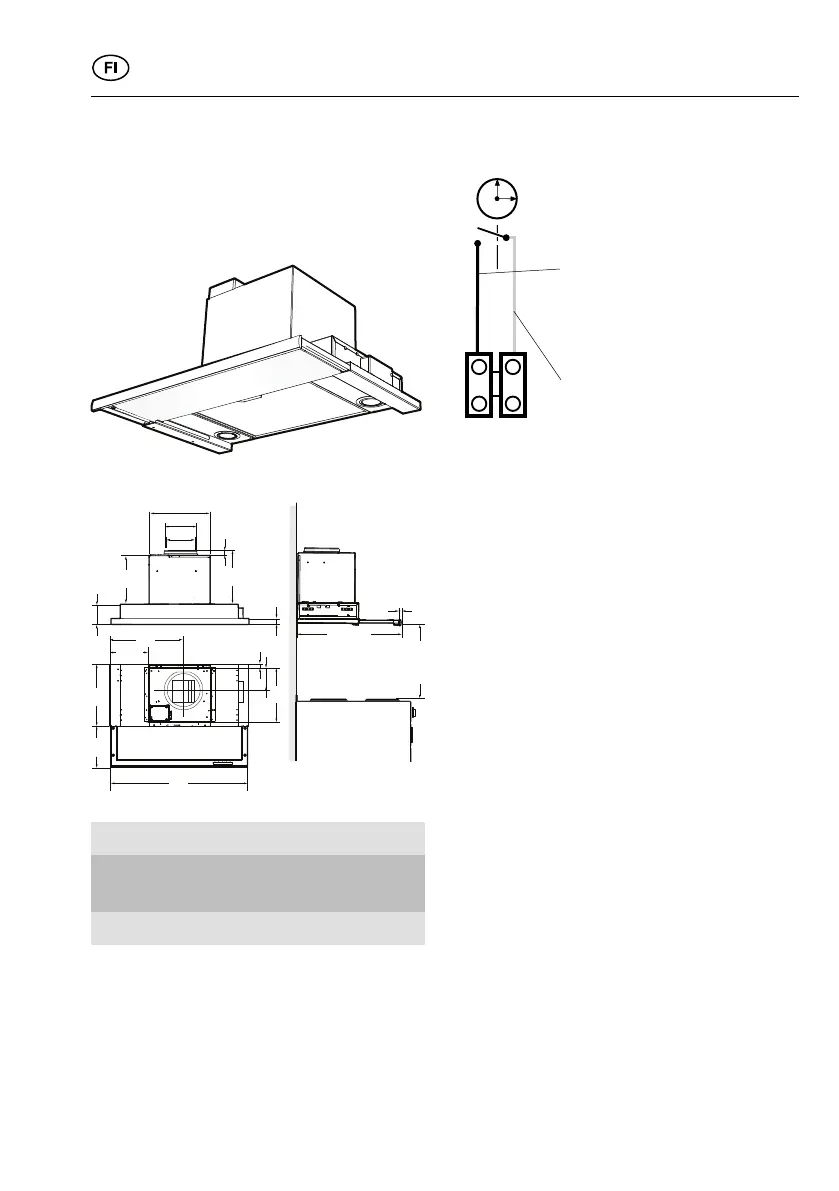

TEKNISET TIEDOT
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309
Max 444
Kuva 1
Mitat ks. Kuva 1
Sähköliitäntä 230 V ~
suojamaadoituksella
Valaistus LED 2 x 2 W
ASENNUS
Asennuksessa tarvittavat osat, kiinnitysruu-
vit ym. toimitetaan liesikuvun mukana.
Sähköasennus
Blå
Blue
Brun
Brown
Kuva 2
Liesikuvun mukana tulee johto sekä maa-
doitettu pistoke liitettäväksi maadoitettuun
pistorasiaan sekä ohjausjohdin ulkoiseen
yksikköön tai aggregaattiin.
Kun ohjausjohdin on liitettynä, relekosketin
sulkeutuu pellin ollessa auki (-12). Ohjau-
sjohdinkaapeli voidaan jättää kytkemättä,
jos tätä toimintoa ei haluta (-10).
Jos asennetaan pidennetty ylempi putki,
tämä on otettava huomioon sijoitettaessa
pistorasiaa.
Liitäntä- tai pistorasiaan on päästävä käsik-
si myös asennuksen jälkeen.
991.0702.507/D000000009319/180671/2023-05-08 29
