F
A
B
½
F
SV Forcerad ventilation
EN Forced ventilation
DA Forceret ventilation
FI Tehostettu tuuletus
NO Forsert ventilasjon

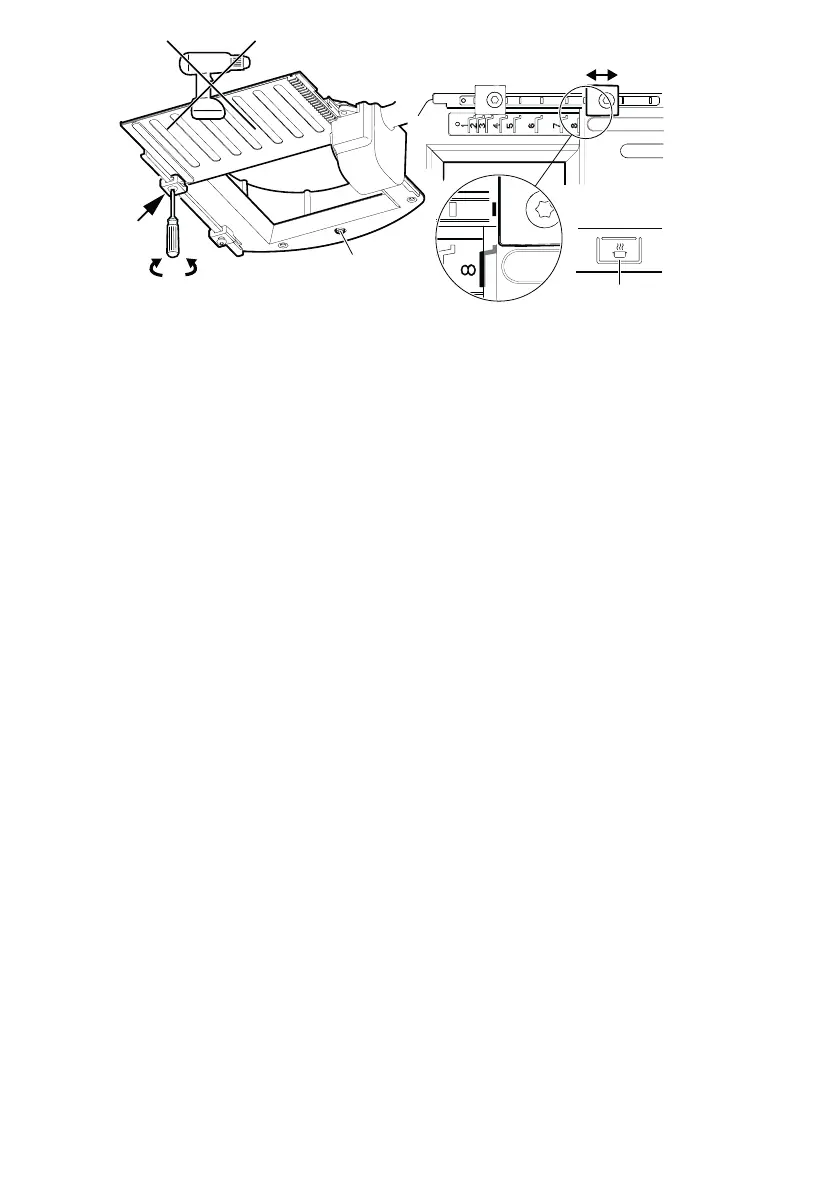

Lossa stoppklacken F genom att vrida den ett halvt varv, (torx 10).
För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i
diagrammet ”Forceringsflöde”, se efterföljand sidor. Markeringen på bilden
motsvarar läge F8 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att
klacken är ordentligt låst! Öppna spjället genom att trycka på knapp B på
strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat
forceringsflöde erhållits.
Loosen stop lug F by rotating it 180° (Torx/star screwdriver 10). Set the stop
lug to the desired position. The markings on the damper correspond to the
values in the “Forcing fl ow” diagram – see following pages. The marking in the
picture corresponds to position F8 in the diagram. Lock the stop lug. N.B. Make
sure the lug is fully locked. Open the damper by pressing button B on the
circuit breaker. Measure the pressure (Pm) at test point A to check that the fl ow
is as required.
Løsn justeringsstoppet F ved at dreje den en halv omgang (torx 10). Sæt
justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til
værdierne i diagrammet ”Forceret vetilation”, se de følgende sider. Markeringen
på billedet svarer til position F8 i diagrammet. Lås justeringsstoppet.
OBS! Kontrollér nøje, at lasken er ordentligt låst! Åbn spjældet ved at trykke
på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér,
at den ønskede luftmængde er opnået
Löysää pysäytinkannat F kiertämällä puoli kierrosta (momenttiin 10). Aseta
pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät vastaavat pakotetun
virtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät vastaavat
kaavion kohtaa F8. Lukitse pysäytinkannat. HUOMAA! Varmista, että kannat on
lukittu asianmukaisesti! Avaa pelti painamalla virrankatkaisimen painiketta B.
Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu pakotettu virtaus
on saavutettu.
Løsne sperrehaken F ved å vri den halv omdreining, (torx 10). Sett sperrehaken
i ønsket posisjon. Markeringene på spjeldet tilsvarer verdiene i diagrammet
”Forsert ventilasjon”, se de neste sidene. Markeringen på bildet tilsvarer posisjon
F8 i diagrammet. Lås sperrehaken. OBS! Kontroller at haken er ordentlig
låst! Åpne spjeldet ved å trykke på knapp B på strømbryteren. Mål trykket, Pm,
i måleuttaket A, og kontroller at ønsket forsert ventilasjon er oppnådd.
30 991.0605.652/D000000006293/180001/2023-02-01
