SV Grundventilation
EN Basic ventilation
DA Grundventilation
FI Perustuuletus
NO Grunnventilasjon

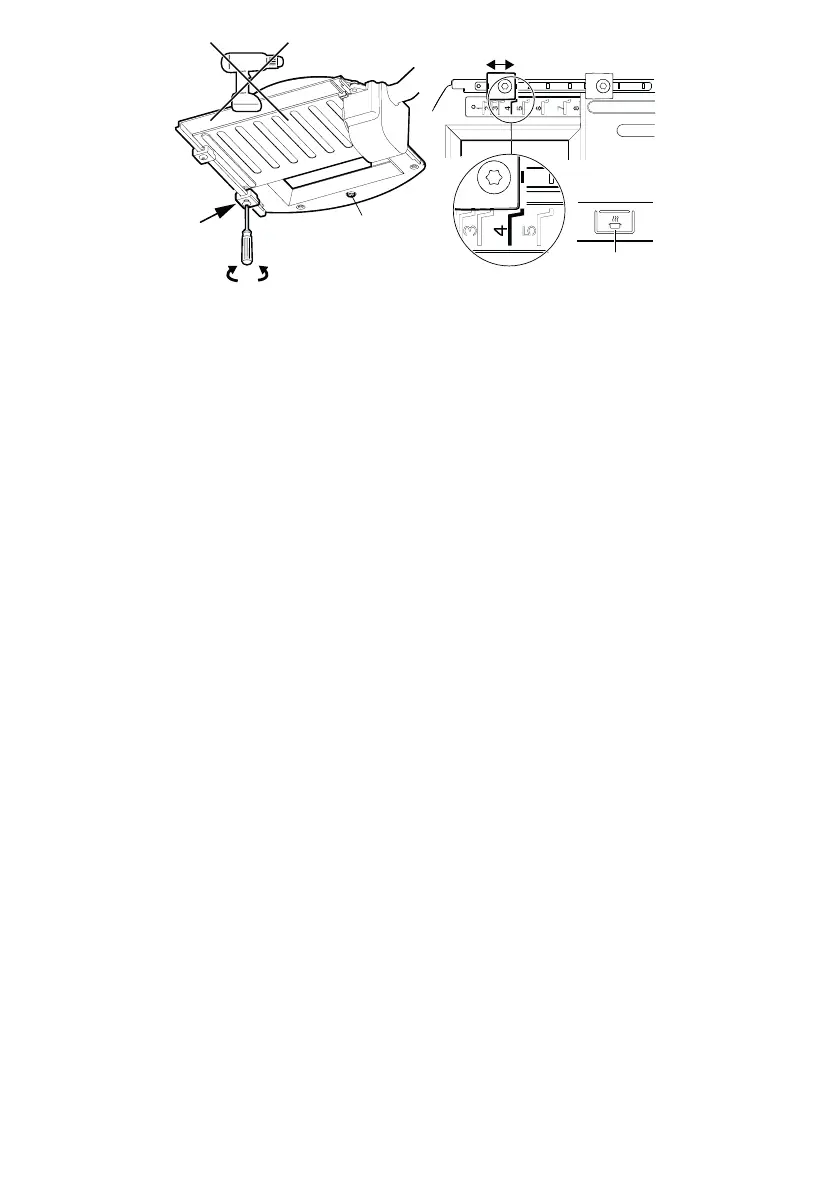

Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida
den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället
motsvarar värden i diagrammet ”Grundflöde”, se efterföljand sidor. Markeringen på bilden
motsvarar läge G4 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att klacken
är ordentligt låst! Stäng spjället genom att trycka på knapp B på strömbrytaren.
Mät trycket, Pm, i mätuttaget A och kontrollera att önskat grundflöde erhållits.
Open the damper by pressing button B. Loosen stop lug G by rotating it 180° (Torx/
star screwdriver 10). Set the stop lug to the desired position. The markings on the
damper correspond to the values in the “Basic fl ow” diagram – see following pages.
The marking in the picture corresponds to position G4 in the diagram. Lock the stop
lug. N.B. Make sure the lug is fully locked. Close the damper by pressing button
B on the circuit breaker. Measure the pressure (Pm) at test point A to check that the
fl ow is as required.
Åbn spjældet ved at trykke på knap B. Løsn justeringsstoppet G ved at dreje den en
halv omdrejning (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne
på spjældet svarer til værdierne i diagrammet ”Grundventilation”, se de følgende
sider. Markeringen på billedet svarer til position G4 i diagrammet. Lås justeringsstoppet.
OBS! Kontrollér nøje, at lasken er ordentligt låst! Luk spjældet ved at trykke
på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér, at den
ønskede luftmængde er opnået.
Avaa pelti painamalla nappia B. Löysää pysäytinkannat G kiertämällä puoli kierrosta
(momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät
vastaavat perusvirtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät
vastaavat kaavion kohtaa G4. Lukitse pysäytinkannat. HUOMAA! Varmista, että
kannat on lukittu asianmukaisesti! Sulje pelti painamalla virrankatkaisimen painiketta
B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu perusvirtaus on saavutettu.
Åpne spjeldet ved å trykke på knapp B. Løsne sperrehaken G ved å vri den en halv
omdreining, (torx 10). Sett sperrehaken i ønsket posisjon. Markeringene på spjeldet
tilsvarer verdiene i diagrammet ”Grunnventilasjon”, se de neste sidene. Markeringen
på bildet tilsvarer posisjon G4 i diagrammet. Lås sperrehaken. OBS! Kontroller at
haken er ordentlig låst! Steng spjeldet ved å trykke på knapp B på strømbryteren.
Mål trykket, Pm, i måleuttaket A, og kontroller at ønsket grunnventilasjon er oppnådd.
991.0605.652/D000000006293/180001/2023-02-01 29
