NF-01A (Powered Near Field Studio Monitor)NF-01A ( パワード・ニアフィールド・スタジオ・モニター )
• In the event of smoke or odors, immediately turn off
the power switch and remove the AC plug from the
outlet. Continued use under such conditions will
result in fire and/or electrical shock.
After extinction of such conditions, refer the problem
to a dealer or our service station located nearest to
you. In no events must an attempt to correct the
problem by unauthorized personnel take place.
Noncompliance with this notice may pose an extreme
danger.
• In the event of entry of water or an object into the
appliance, immediately turn off the power switch and
remove the AC plug from the AC outlet.
A dealer or our service station located nearest to you
must be contacted for reinstatement of the original
conditions. Continued use without it will result in fire
and/or electrical shock.
• In the event of electrical discontinuity and/or damage
including conductor exposure occurs to the power cord,
contact a dealer or our service station located nearest
to you for service. Continued use without it will result
in fire and/or electrical shock.
• In the even of a fall of the appliance or damage to
appliance cover, immediately remove the AC plug from
the AC outlet and contact a dealer or our service
station located nearest to you for service.
Continued use without it will result in fire and/or
electrical shock.
• Placement of the appliance where contact with water
is likely must be avoided. Otherwise, fire and/or
electrical shock will result. This precaution is
particularly important when the appliance is used
outdoors (on rainy or snowy days, on the beach or
other such places).
• No vases or cups containing water, and/or small metal
pieces must be placed on the appliance.
Spilling of water or dropping of metal pieces into the
appliance will result in fire and/or electrical shock.
• Under no circumstances, must an attempt be made to
disassemble, repair and/or alter the appliance.
Neither must the appliance cover be removed.
Otherwise, fire and/or electrical shock will result.
• No contact with the AC plug must be made after
lightning has started. Otherwise, electrical shock will
result.
• No heavy objects must be placed on the AC cord nor
the cord be routed under the appliance.
Damage to the cord will occur resulting in fire and/or
electrical shock.
• The AC cord must not be damaged, modified, twisted,
pulled and/or heated. Otherwise, the cord will be
damaged resulting in fire and/or electrical shock.
• No power voltage different from that labeled on the
appliance or specified in this owner’s manual must be
applied. The power plug must be inserted to the end
of an outlet. Otherwise, fire and/or electrical shock
will result.
• Avoid placement of the appliance in smoky or steamy
places including unusually humid or dusty places.
Otherwise, fire and/or electrical shock may result.
• The AC cord must not be routed near heat emitting
appliances. Otherwise, the cord jacket may melt
resulting in fire and/or electrical shock.
• Avoid mounting or setting the appliance on unstable
surfaces, including wobbly or slanting planes.
Contact with the falling appliance may cause injury.
• Do not leave the appliance in places where the
temperature will rise excessively, including an
automobile with windows closed or an area exposed to
direct sunlight. Otherwise, fire may result.
• This appliance is built with precision components.
Moving of the appliance must be accomplished by at
least two persons with care.
• Relocation of this appliance must occur only after the
power has been turned off and the AC plug and all
other connecting cords have been disconnected.
Otherwise, cords may be damaged resulting in fire and/
or electrical shock.
• Connection of other audio equipment to this
appliance must proceed only after power to this
appliance and equipment to be connected has been
shut off and in strict compliance with the wiring
instructions given in the manual provided with such
equipment. Use of the designated cords is also a
prerequisite.
• The loudness control must be set to the minimum
before turning this appliance on.
Otherwise, unexpectedly loud sound may be produced
resulting in impairment of hearing acuity.
• The power cord must be disconnected when not using
of this appliance for an extended period of time (a
month or longer). Otherwise, fire and/or electrical
shock may result.
• Wet hands must not touch the AC plug. Otherwise,
electrical shock may result.
• No cloth, blanket or the like must be placed over this
appliance while its power is on. Trapped heat may
result in fire.
• Maintenance of this appliance must occur only after
the AC plug has been removed. Otherwise, electrical
shock may result.
• Use of portable phones near the appliance is not
recommended. Otherwise, noise may develope in this
appliance.
• Use of this appliance near radio or TV sets may result
in the development of noise. If this is the case, keep
them apart.
Precautions
●「HP ダイアフラム」
HPとはHyperbolic Paraboloid の略で、通称HP Shell（双曲放
物曲面）またはHyper Shell と呼ばれている3次曲面構造です。
基本的な特長は、同一平面にない２つの線分間を直線で結びな
がら移動させることにより、結果的に双曲面と放物面が構成さ
れることにあります。
HP 振動板の形状は、＜図-1 ＞にあるように振動板の中心点に
対し非対称となるペンタゴン分割を基本に応力を分散させるた
め、変極点を上下対称に配置し、曲面の高さはFEMモーダル解
析により最適な周波数分散が行なえるよう選定しています。
振動板の材料には、ベース・パルプにNBKP とバナナ繊維を配
合、強化材には超高弾性カーボンファイバー、スーパー繊維
PBO、パールマイカを使用し、スーパーダンピングファイバー
にセルガイア・パルプ、そしてマトリクス材にはバイオセル
ロースを使用しています。
●「UDR タンジェンシャル・エッジ」
UDR(Up/Down Roll) タンジェンシャル・エッジとは、アップ
ロールとダウンロールをタンジェンシャル面で結合した画期的
なエッジ構造で、形状はFEMモーダル解析より、エッジの持つ
機能が最適になるようになっています。スピーカーの動作に対
して重要な機能を持つウーハーのエッジに採用されています。
●「UFLC 振動板」
UFLC とは、ウレタン・フィルムをクロス材にラミネートした
ポリ・ウレタン樹脂から造られた振動板で、NF-01A のツィー
ターに採用しています。この振動板を使うことで、従来のソフ
ト・ドームでは得られなかった、超高域までナチュラルに伸び
た音声信号を忠実に再生することが可能になりました。
●「HP サウンド・リフレクター」
HP サウンド・リフレクターとは、＜図 -2 ＞にあるようにエン
クロージャー内部に配置した HP 方式の反射板です。
NF-01A では、この反射板とミクロン・ウールをバランス良く
エンクロージャー内部に配置し、エンクロージャー内部の音を
乱反射させ、定在波が起こらない状態を作り出して自然減衰さ
せる効果を得ています。

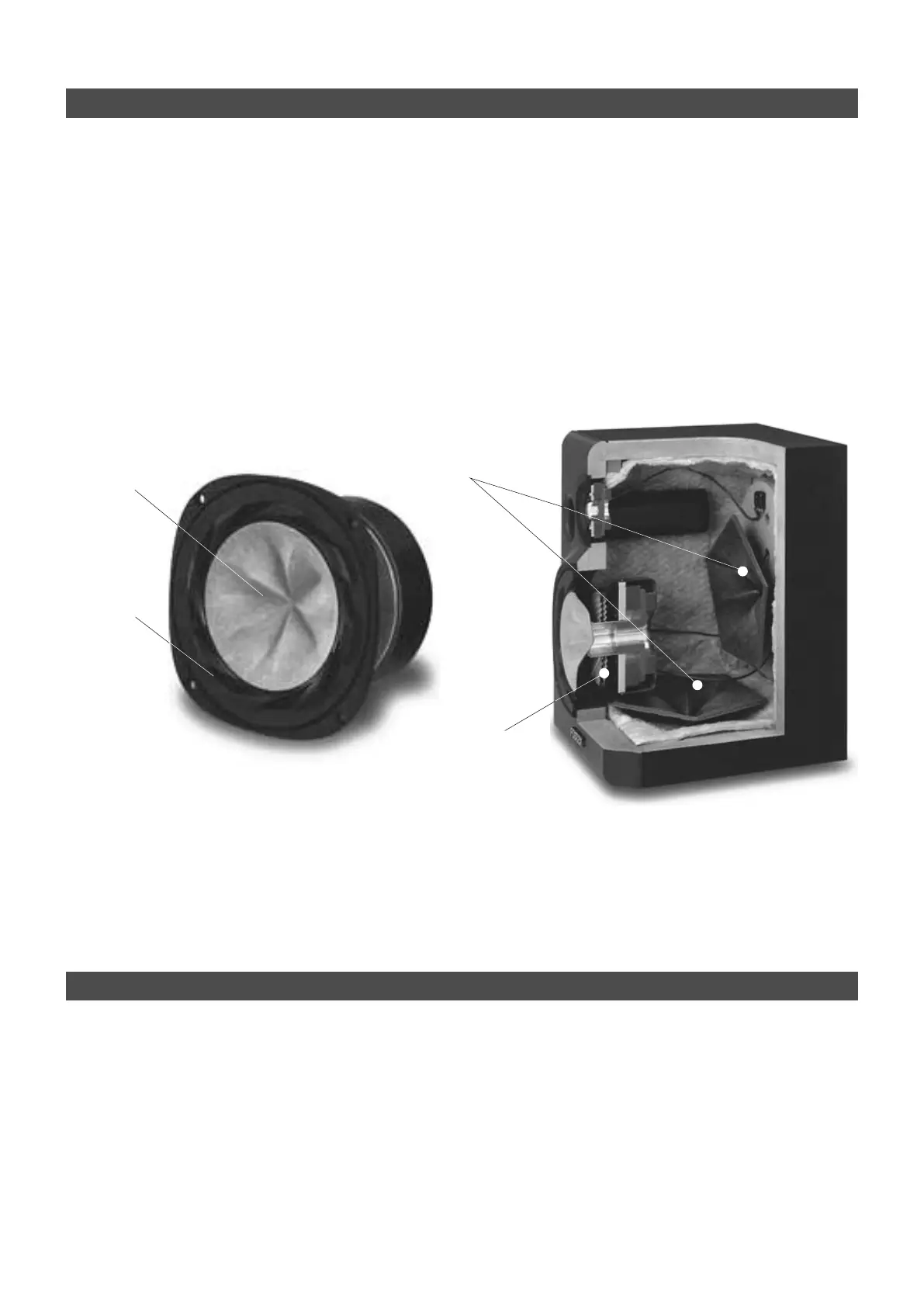

＜図 -2 ＞
＜図 -1 ＞
内蔵ユニットの詳細
HP サウンド・リフレクター
HP ダイアフラム
プッシュプル・ダンパー
UDR タンジェン
シャル・エッジ
お手入れする場合の注意
●「ユニット面／エンクロージャーの清掃は慎重に！」
・ NF-01A には、サラン・ネットなどユニット表面を保護するグリル・カバーは付属していません。そのため、ユニット表面にほこ
りなどが付着した場合には、柔らかいハタキなどで軽く払い取ってください。
直接手で振動板に触れたり、濡れた布や雑巾などで触れないようご注意ください。
・ エンクロージャー表面の汚れは、柔らかい布を中性洗剤で薄めた水に浸し、水分をよく絞ってから拭くようにしてください。
シンナーなどの有機溶剤は絶対に使用しないでください。
* 上記写真は、ユニットの材質／構造を説明するため、同じ特徴
を持った Model NF-1 のユニットや、カット写真を掲載してい
ます。したがって、NF-01A に使用しているユニットやダクト
の形状や、リフレクターの配置などは実物と異なります。
6 3
