NF-01A (Powered Near Field Studio Monitor) NF-01A ( パワード・ニアフィールド・スタジオ・モニター )
Main features of NF-01A
• Ultra lossless design offers a natural crossover
between the woofer and tweeter.
A -6 dB/oct crossover network is used for the woofer,
while a -12 dB/oct network is used for the tweeter.
• The use of HP sound reflectors provides an ideal
internal sound processing means for elimination of
natural vibration developing within the speaker
enclosures.
• Power amplifiers capable of delivering 50W/50W
output are provided for the bi-amplifier driving
system for the woofer and tweeter.
• The low frequency filter switch and tweeter level
control are provided, allowing frequency response
compensation.
• The amplifier system is capable of accepting balanced
(XLR) or unbalanced (phone) input.
• By employing an HP diaphragm and dome tweeter, a
wide listening area that no other monitor system can
match is obtained.
Names and functions
1
3
4
5
6
7
8
9
2
1. Power LED
Lights when power is turned on.
2. Heat sink
<CAUTION>
Avoid contact with the heat sink. Extended time of use
will result in a rise of temperature.
3. Loudness control
Adjusts output power. Please refer to the descriptions given on
the next page for optimal use.
4. Tweeter level control
Adjusts tweeter level within a +/- 3dB range. Please refer to the
description given on the next page for optimal use.
5. Low-frequency filter selector
Adjusts low frequency characteristics (around 55Hz range)
within a +/- 2dB range. For detail, please refer to the next page.
6. Unbalanced input terminal (Phone jack)
Accepts -10dBV unbalanced input.
7. Balanced input terminal (XLR-3-31 type)
Accepts +4dBu balanced input (hot pin is #2). Simultaneous
input from this terminal and the unbalanced terminal is not
possible. Connection to the unbalanced terminal will defeat
the balanced terminal function.
8. Power switch
Turns power on. make very sure the volume controls of
connected equipment are set to the null level.
9. AC IN connector
Accepts the AC cord provided.
• An HP diaphragm of a new type is used in the 13 cm
woofer. Sound quality to low distortion and high
transition, which no other diaphragms can offer, has
become a reality.
• Anti - resonance is eliminated by the use of a UDR
tangential edge and push-pull damper in the woofer.
Also, substantial improvement is made in linearity, and
thus, accurate response to the subtlest sound signals
is realized.
• The tweeter employing a UFLC diaphragm (of soft dome
type), being most compliant to and reproducible of
even the subtlest signals, are of a wide range design
up to 40kHz.
• A highly rigid cast aluminum frame is used for both
woofer and tweeter.
This allows successful elimination of sound colorization
caused by undesired natural vibration.

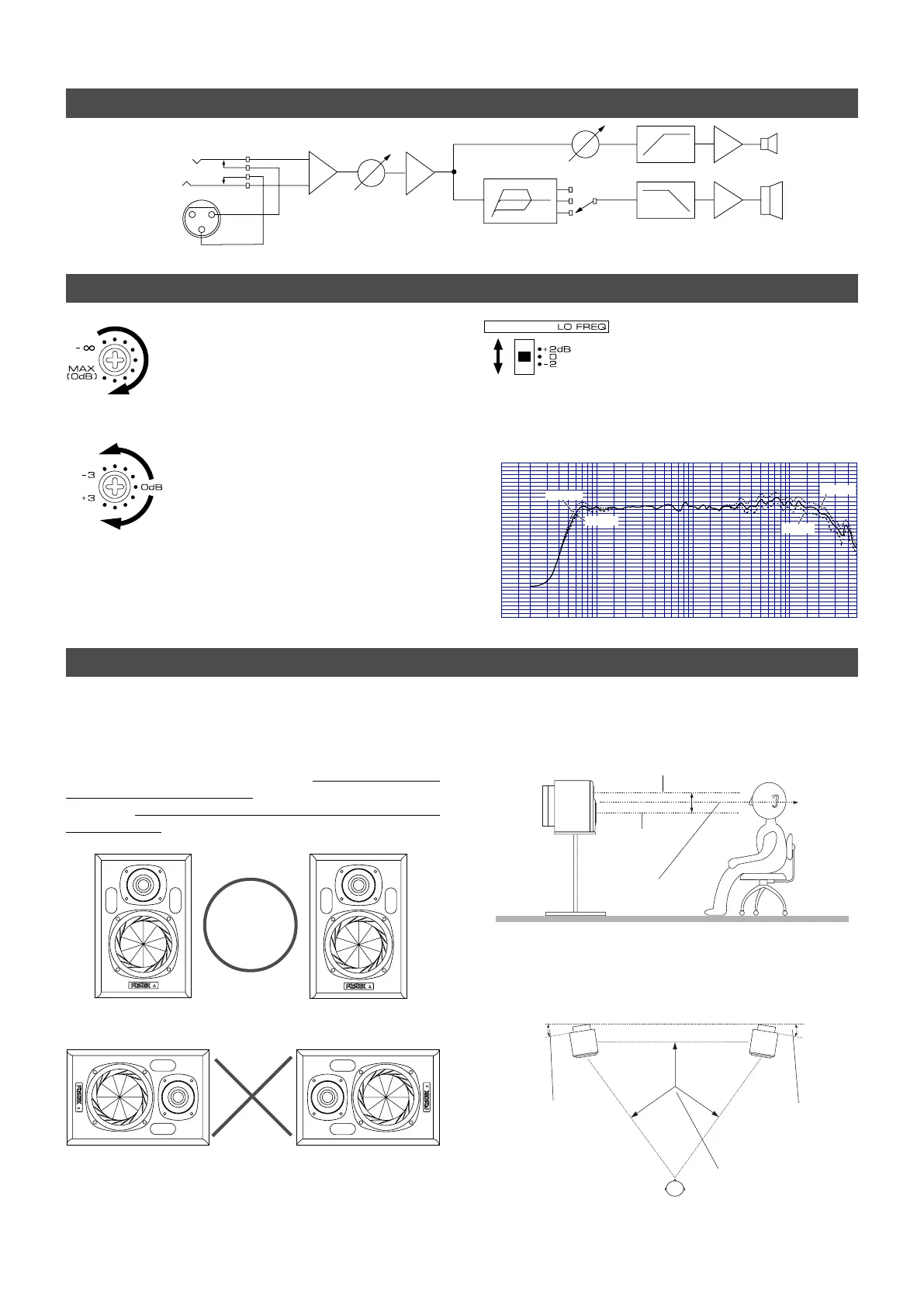

具体的な操作方法
設置方法について
●「理想的な設置方法」
NF-01Aは、ウーハーとツィーターの振動方向の位置合わせを行な
い、両ユニットの間隔を極力狭くすることで、幅広いモニター・エ
リアを確保しています。NF-01Aをご使用になる場合、内蔵アンプ
が発生する熱を効率良く放熱させるために、
各ユニット位置が縦方
向になるよう設置してください。なお、人間の耳は左右方向に敏感
であるため、
各ユニットを横方向に設置することは位相特性上好ま
しくありません。
●出力の調整
プラス・ドライバーでボリュームを時計方向へ
回すと音量が大きくなります。
●ツィータ・レベルの調整
ツィーターのレベルは、±3dB の範囲で調整で
きます。プラス・ドライバーで、ボリュームを
センター位置（0dB）から反時計方向へ回すと
ツィーター・レベルが減衰し、時計方向へ回す
と増加します（右特性図を参照）。
工場出荷時は0dBにセットされています。
●低域（55Hz）特性の補正
LO FREQ スイッチで、低域（55Hz）特性
を±2dBの範囲で補正できます。工場出荷
時は0にセットされています。
スイッチ・ポジションを+2dBにセット
すると低域特性が強調され、-2dBにセッ
トすると減衰できます（下記特性図を参
照）。
80
70
90
50
60
110
100
(dB)
20
Hz
50
100 200 500
1k 2k
5k 10k
20k
40k
Wf: +2dB
Wf: -2dB
Tw: +3dB
Tw: -3dB
●「最適なリスニング・ポイントとセッティング」
NF-01A の性能を発揮させるには、図のようにツィーターとウー
ハーの中間ポイントが、リスナーの耳位置にくる高さにセッティン
グするのが理想的です。
ツィーターのセンター
ウーハーのセンター
ツィーターとウーハーの
センター位置
さらに、左右のNF-01Aを図のように15度〜30度内側に向け、リ
スニング・ポイントが正三角形の頂点にくるよう設置します。
このようなリスニング・ポイントを確保することで、NF-01A の性
能を最大限発揮させることができます。
等間隔になるように配置
15 度〜30 度
内側へ向ける
15 度〜 30 度
内側へ向ける
ブロック・ダイヤグラム
INPUT (UNBAL)
-10dBV
INPUT (BAL)
+4dBu
1: GND
2: HOT
3: COLD
+2dB
-2dB
0dB
VOL
TWEETER
LEVEL
HF POWER
LF POWER
TWEETER
WOOFER
4 5
