Je bekijkt pagina 12 van 40
ES
- 12 -
15.- Z 1/Z 2/Z 3/Z 4/Z 5: indicadores luminosos y botones para activar/desactivar las zonas de salida
ZONE 1, ZONE 2, ZONE 3, ZONE 4 y
ZONE 5 respectivamente.
16.- Z 1/Z 2/Z 3/Z 4/Z 5: controles de volumen de las zonas de salida ZONE 1, ZONE 2, ZONE 3, ZONE 4
y
ZONE 5 del panel posterior.

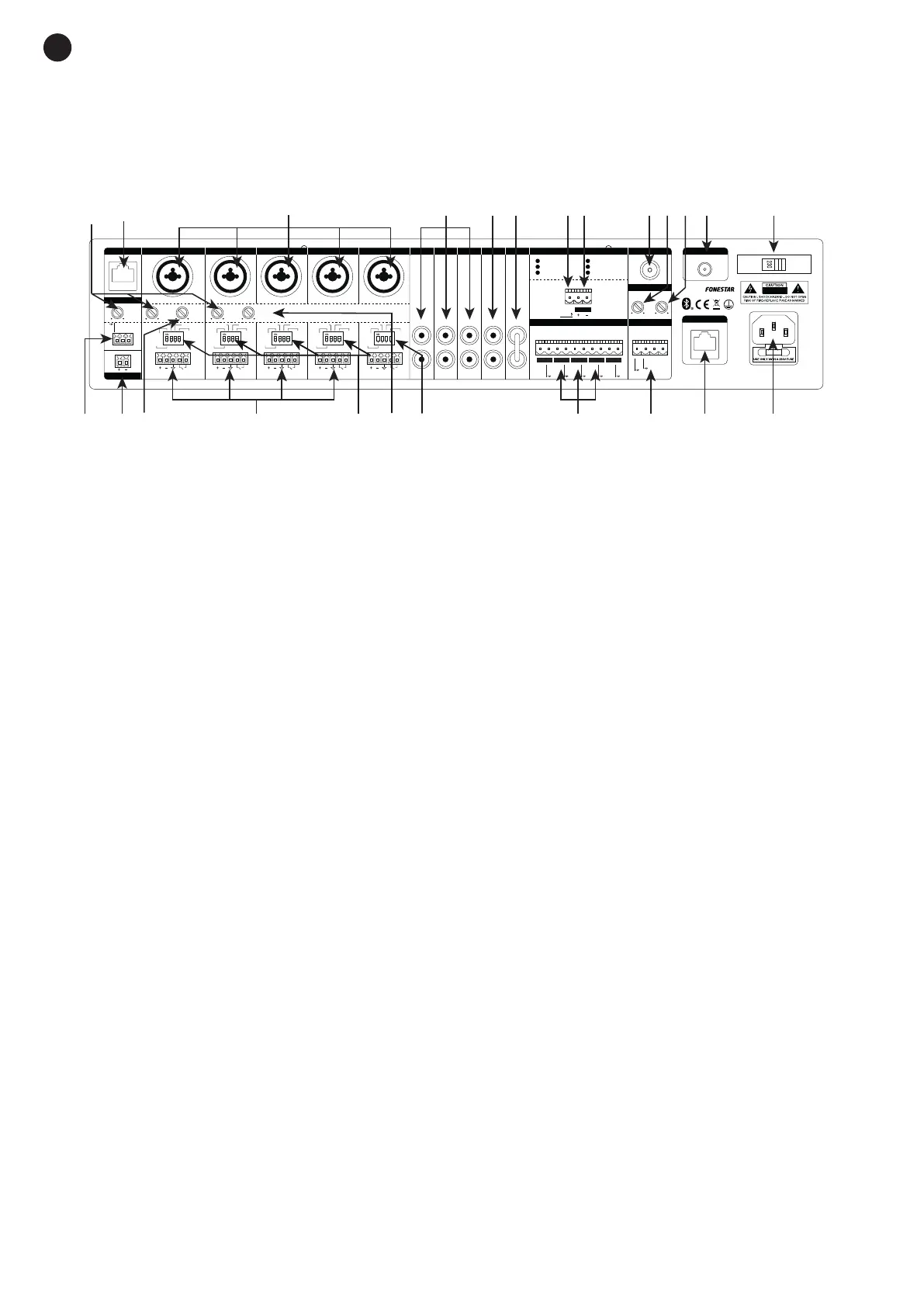

PANEL POSTERIOR
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18
19
a bc d
a b
1.- VOX 1/VOX 2/VOX 3: controles para el ajuste de la sensibilidad para realizar prioridad de las entradas
EMERGENCY IN, CH 1 y CH 2-5 respectivamente sobre el resto de señales. En función de este ajuste
el nivel de señal necesario en las entradas para cortar el audio del resto de fuentes menos prioritarias
será mayor o menor. Tenga en cuenta el orden de prioridad de las entradas del amplificador, para más
información diríjase al apartado FUNCIONAMIENTO - PRIORIDAD DE LAS ENTRADAS.
2.- REM. WALL PANEL: puerto de conexión para panel de pared remoto, conector RJ45. Para más
información consulte el apartado FUNCIONAMIENTO - ENTRADA PANEL DE PARED REMOTO.
3.- CH 1|PAGING MIC, CH 2, CH 3, CH 4, CH 5: entradas de audio VOX, conectores balanceados combo
(XLR y jack 6’3 mm) y euroblock (20). Además, estas entradas disponen de un selector DIP (19) para
ajustar la sensibilidad de la entrada MIC/LINE, activar la alimentación phantom y habilitar/deshabilitar la
prioridad VOX (VOX 2 para CH 1|PAGING MIC y VOX 3 para CH 2, CH 3 CH 4 y CH 5) y CHIME (CHIME CH
para CH 1|PAGING MIC y CHIME CH 2-5 para CH 2, CH 3, CH 4 y CH 5).
4.- AUX 1/AUX 2/AUX 3: entradas auxiliares estéreo para la conexión de dispositivos de audio como
mesas de mezclas, ordenadores, etc. Conectores 2 x RCA.
5.- REC OUT: salida de grabación estéreo con nivel de línea, conectores 2 x RCA.
6.- PRE OUT/AMP IN: salida de señal de la etapa de preamplificador (PRE OUT) y entrada de la etapa
de amplificación (AMP IN), conectores RCA. Estas entrada y salida disponen de un puente para
conectar estas 2 etapas para que el equipo funcione en su conjunto. Si desea utilizar sólo la etapa de
preamplificación, quite el puente y conecte su amplificador a la salida PRE OUT; o si desea utilizar la
etapa de amplificación, quite el puente y conecte la salida de su mesa de mezclas/preamplificador a la
entrada AMP IN.
7.- ATTENUATOR PRIORITY - 3 WIRE: salida de audio de 100 V para prioridad de mensaje en atenuadores
por tercer hilo (atenuadores de 3 hilos). Para más información consulte el apartado FUNCIONAMIENTO
- PRIORIDAD 3er HILO.
8.- ATTENUATOR PRIORITY - 24 V: salida de 24 V para prioridad de mensajes en atenuadores con
relé de prioridad (atenuadores de 4 hilos). Esta salida se encuentra a 0 V si no hay ninguna prioridad
activada, y proporcionará 24 V cuando se active la prioridad. Para más información consulte el apartado
FUNCIONAMIENTO - PRIORIDAD 24 V.
9.- FM ANTENNA: entrada para la conexión de una antena para FM.
10.- TONE CONTROL - BASS: filtro paso bajo con frecuencia de corte de 100 Hz que atenúa/realza las
frecuencias bajas.
11.- TONE CONTROL - TREBLE: filtro paso alto con frecuencia de corte de 10 kHz que atenúa/realza las
frecuencias altas.
12.- BLUETOOTH ANT: antena de señal Bluetooth.
