ES
- 11 -
DESCRIPCIÓN
- Amplificador clase D de alta eficiencia y fiabilidad con reproductor Blueooth ®/USB y radio FM integrados.
- 5
canales de entrada, 3 entradas auxiliares y 5 zonas de salida con controles de volumen independientes.
- Entradas con control de prioridad regulable VOX.
CONTROLES Y FUNCIONES

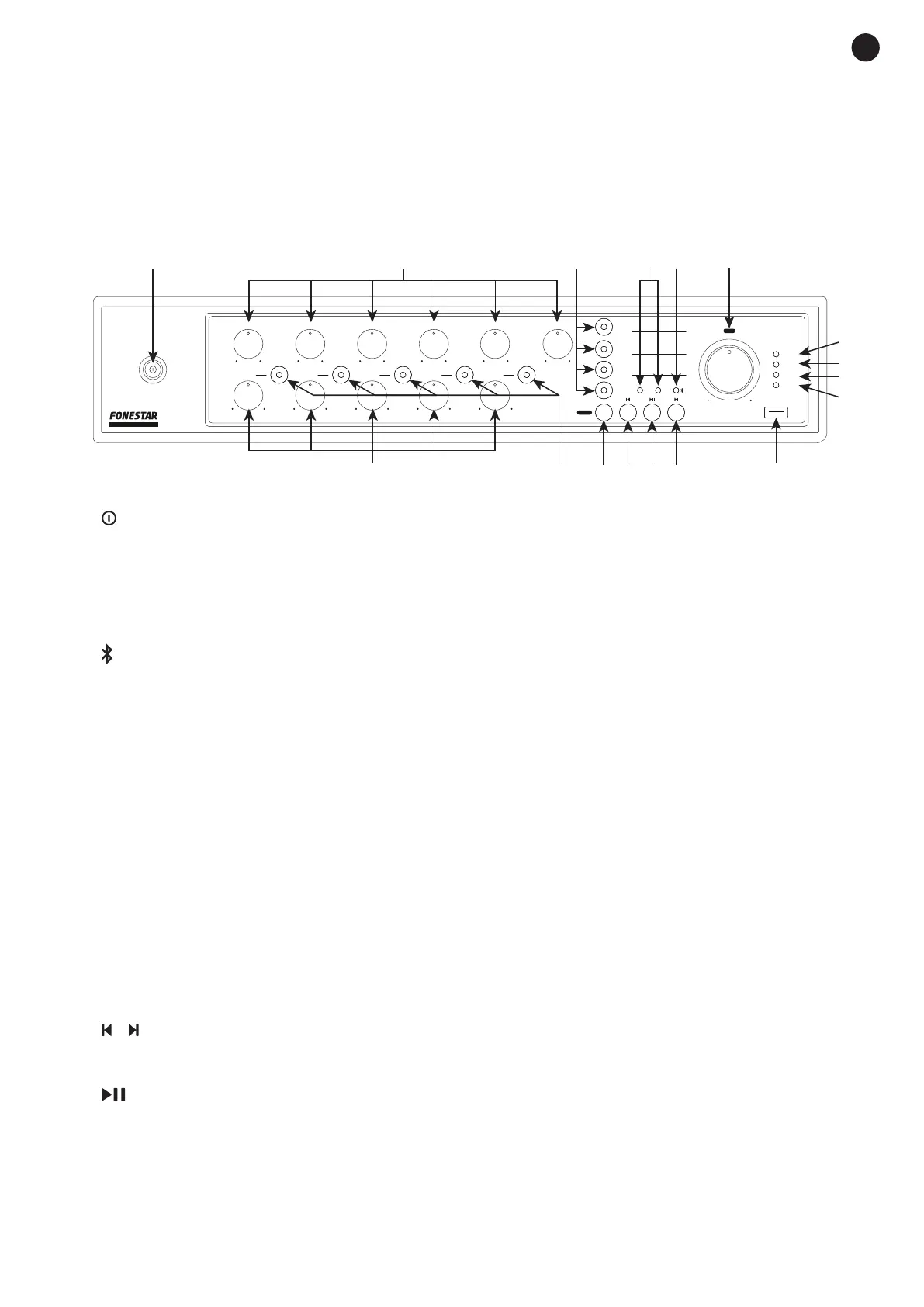

PANEL FRONTAL
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18 19
a bc d
a b
1.- : indicador luminoso e interruptor de encendido/apagado del amplificador.
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER: controles de volumen de las entradas CH 1,
CH 2, CH 3, CH 4 y CH 5 respectivamente y AUX|PLAYER para AUX 1-3 y el reproductor.
3.- AUX 1/AUX 2/AUX 3/PLAY: indicadores luminosos y botones para activar la entrada AUX 1, AUX 2,
AUX 3 o el reproductor integrado (Bluetooth, radio FM, USB).
4.- FM/USB: indicadores luminosos del modo activo en el reproductor.
5.-
: indicador luminoso de funcionamiento del receptor Bluetooth. Si no hay ningún dispositivo vinculado
parpadeará y permanece fijo cuando existe un dispositivo vinculado y listo para enviar audio.
6.- VOL: control de volumen general del amplificador e indicador luminoso de encendido/apagado del
amplificador.
7.- PROTECT: indicador luminoso de protección. Se enciende cuando se activa la protección del
amplificador por temperatura. Con la protección activada se corta la salida de audio. Si esto sucede,
apague el equipo, asegúrese de que las ranuras de recogida y expulsión de aire están libres de
obstáculos y baje el volumen de las entradas. Espere unos minutos a que el aparato se estabilice antes
de volver a encenderlo.
8.- PRIORITY: indicador luminoso de existencia de alguna señal con prioridad VOX.
9.- CLIP: indicador luminoso de pico de señal. Si se enciende ligera u ocasionalmente debe reducir el
volumen de salida. Si el indicador luminoso permanece encendido continuamente es debido a que la
señal de entrada tiene un nivel muy elevado. En este caso, reduzca el volumen de la señal de entrada
que lo esté ocasionando.
10.- SIGNAL: indicador luminoso que indica la presencia de señal. Se enciende cuando se detecta señal
de salida.
11.- Puerto USB para la reproducción de archivos de audio.
12.-
/ : una pulsación corta, en modo Bluetooth o USB pasa a la anterior/siguiente pista de audio; en
modo FM pasa a la frecuencia memorizada anterior/siguiente. En todos los modos, una pulsación larga
disminuye/aumenta el volumen del reproductor.
13.-
: en modo Bluetotooth, una pulsación corta inicia/detiene la reproducción de audio y una pulsación
larga desvincula el dispositivo contectado y permanece a la espera de ser vinculado de nuevo.
En modo USB, una pulsación corta inicia/detiene la reproducción de audio y una pulsación larga
permite cambiar el modo de reproducción entre: repetir todo (1 tono) y reproducción aleatoria (2 tonos).
En modo FM, una pulsación larga inicia la memorización automática de todas las frecuencias que se
detectan con una calidad de señal suficiente.
14.- MODE: pulsaciones cortas de este botón permite cambiar el modo en el reproductor para elegir la
fuente de audio deseada: Bluetooth, USB o radio FM.
