HGPM-...-G..
Festo HGPM-...-G.. 0103NH Français
31

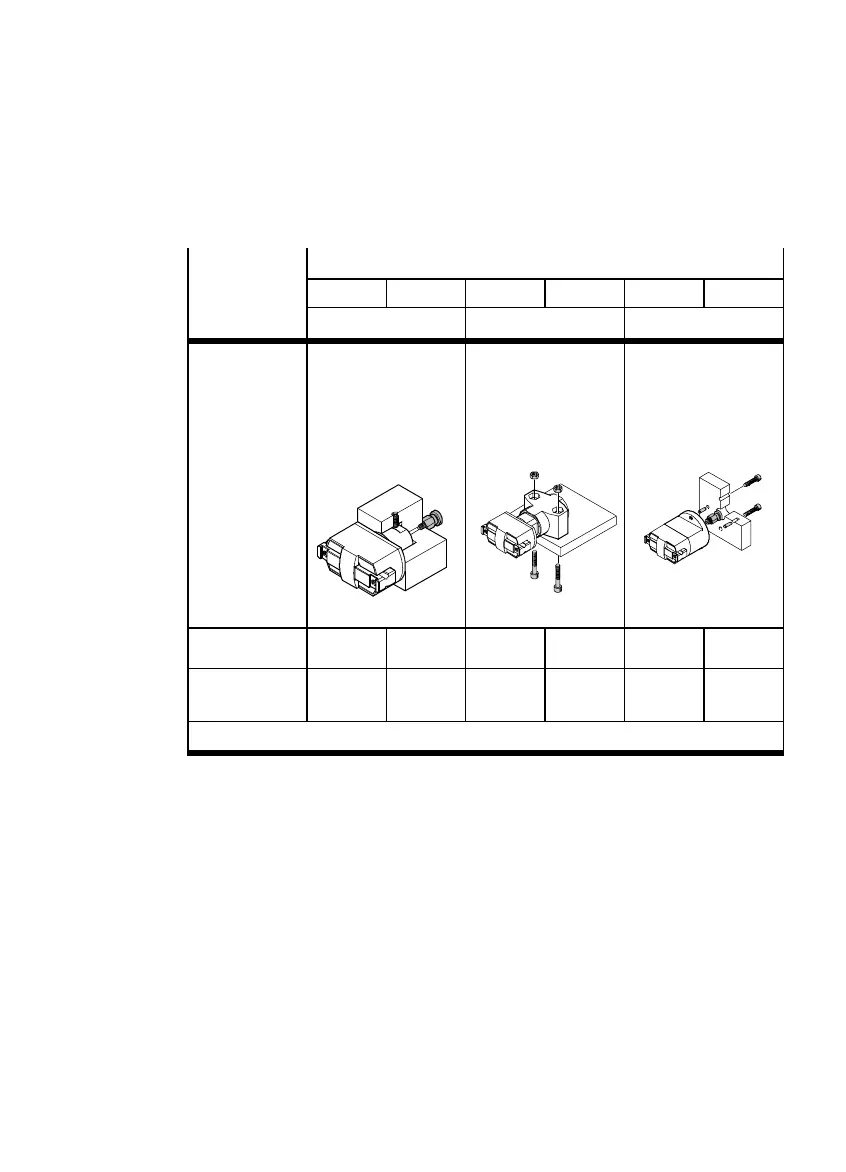

S Fixer la HGPM-..., en fonction de sa taille nominale, selon le tableau suivant :
Type
HGPM-...
08-... 12-... 08-... 12-... 08-... 12-...
G8 G6 G9
Mode de
fixation
Sur la surface de
serrage du bout
d’axe 1
Dans les trous
traversants dans la
compensation de
course
*)
4
Dans les taraudages
et trous des goujons
d’assemblage sur le
flasque de fixation
3
Filetage M3 M3 M3 M4 M3 M3
Couple de
serrage max.
1,2 Nm 1,2 Nm 1,2 Nm 2,9 Nm 1,2 Nm 1,2 Nm
*) Bloquer avec de la colle
Fig. 10
