HGPM-...-G..
Festo HGPM-...-G.. 0103NH Français
30

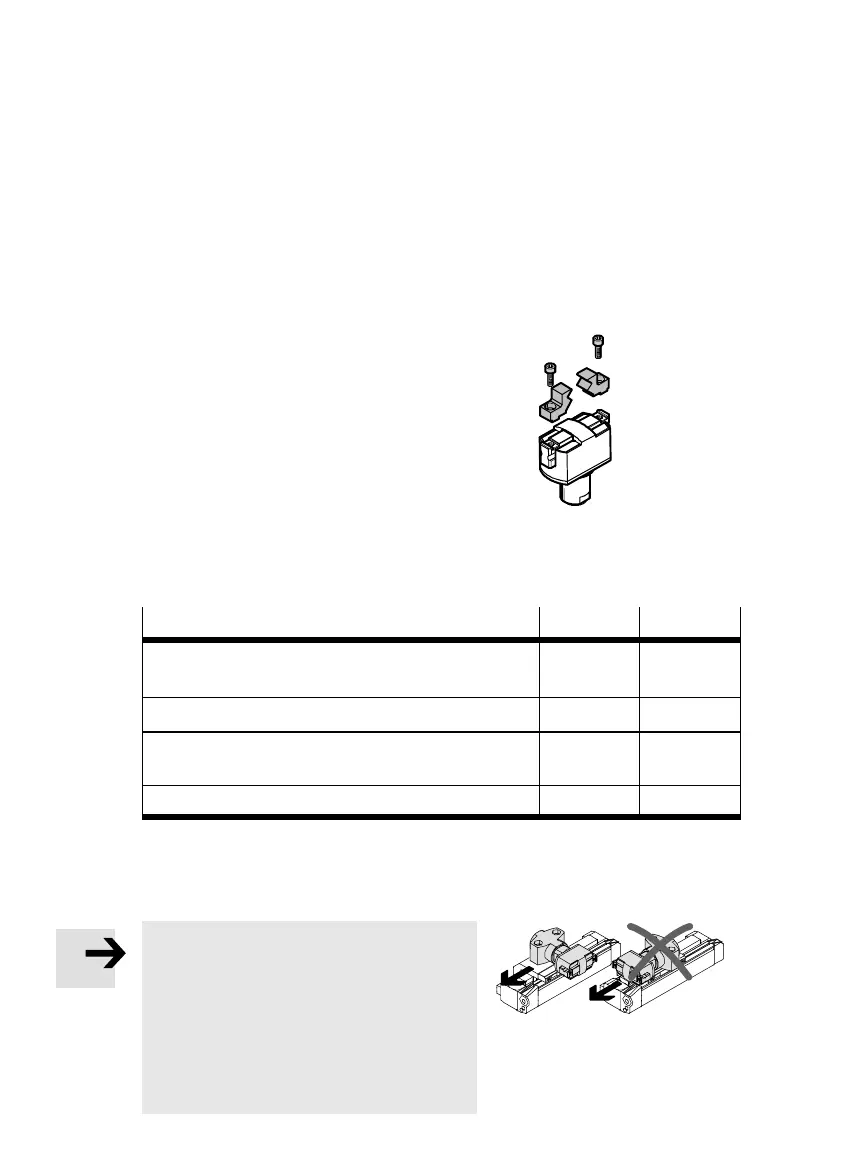

4Montage
Montage mécanique
Pour fixer les doigts de la pince :
S Utiliser des doigts de pince les plus courts
et légers possibles.
S Introduire une vis de fixation dans chaque
taraudage des mâchoires de serrage.
Respecter la profondeur de vissage maxi-
male. Dans le cas contraire, cela peut
nuire à la fonctionnalité.
Les différentes mâchoires de serrage ont le filetage suivant :
HGPM-08 HGPM-12
Largeur de la rainure sur la mâchoire de serrage
(tolérancée)
3
+0,05
mm 4
+0,05
mm
Filetage nominal M2,5 M3
Profondeur de vissage admissible max. (uniquement
pour HGPM-...-EO-..)
4mm 4mm
Couple de serrage max. adm. (temporaire) 0,4 Nm 0,8 Nm
Fig. 8
Pour monter la HGPM-... :
Note
Des accélérations élevées dans le sens lon-
gitudinal de la pince (p. ex. lors du mon-
tage sur des pièces mobiles comme
DGP-...) réduisent la force de serrage.
S S’assurer que les forces des charges utiles
qui en résultent sont dans la plage admis-
si bl e réduite de la for c e de ser r age .
Fig. 7
Fig. 9
