5.9 Posizionamentodellasondaedeibulbi

Il pannello di controllo è dotato di una sonda di temperatura e tre bulbi.

Sono presenti due pozzetti “A” e “B” vicino alla mandata riscaldamento “T1” (vedi fig. 15).

È OBBLIGATORIO inserire nel pozzetto “A” (fig. 17) la sonda di temperatura “4” e il bulbo del termostato di sicurezza “3”.

Inserire nel pozzetto “B” (fig. 16) il bulbo del termostato 1° stadio (1) e quello del termostato 2° stadio (2).

Assicurarsi che la sonda e i bulbi raggiungano il fondo della guaina.

Posizionare i capillari dei bulbi e della sonda come mostrato in fig. 18.

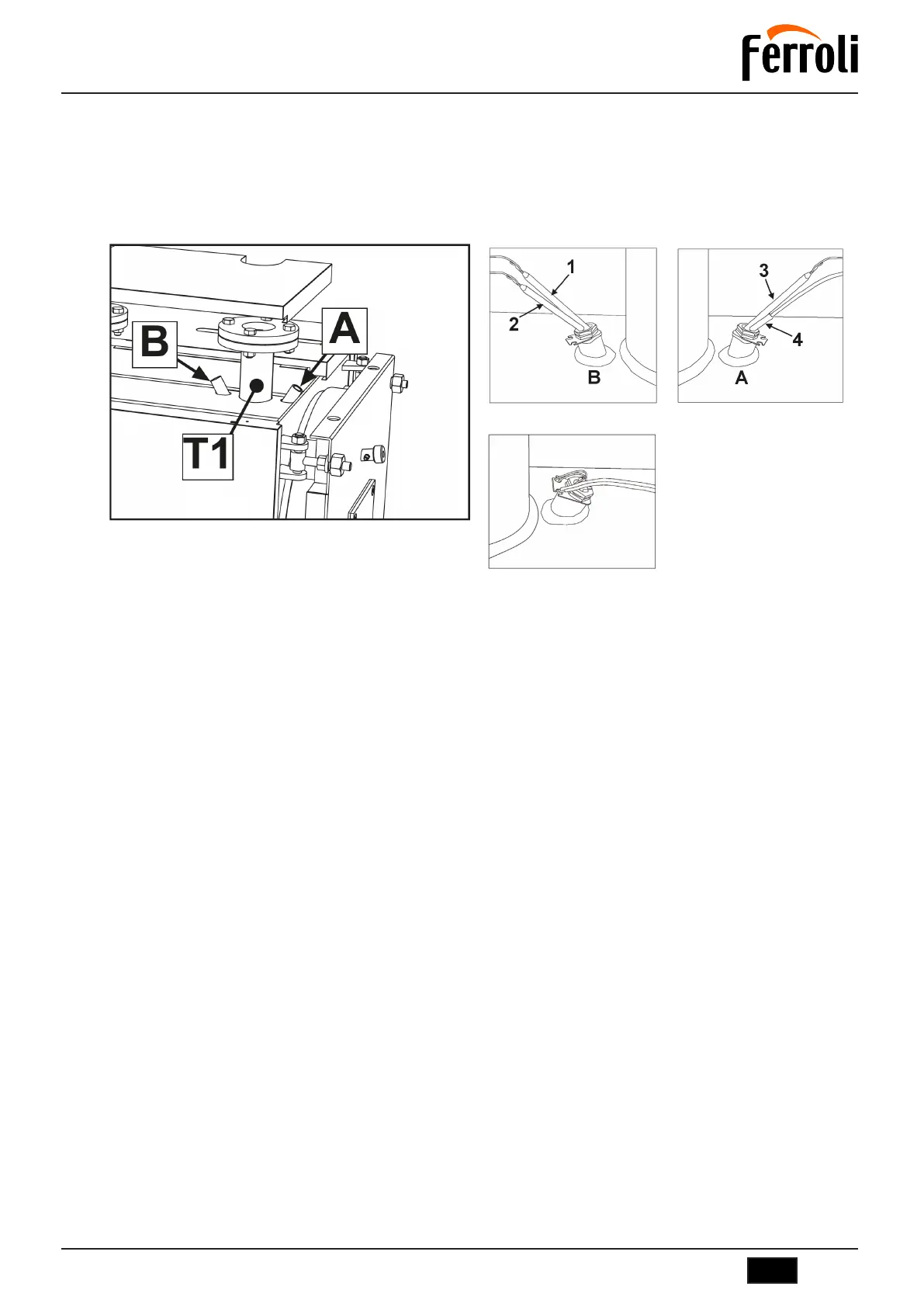

fig.15-Pozzettiinserimentosondeebulbi

fig.16-PozzettoB

fig.17-PozzettoA

fig.18

Legenda

1 Bulbo termostato 1° Stadio

2 Bulbo termostato 2° Stadio

3 Bulbo Termostato di Sicurezza

4 Sonda di temperatura

IMPORTANTE

SESIDECIDEDIINSTALLAREUNALTROTIPODITERMOREGOLAZIONE,DEVEESSEREUTILIZZATOEINSTALLATO,NELLA

MODALITÀPRECEDENTEMENTEDESCRITTA,UNTERMOSTATODISICUREZZA,CONFORMEALLANORMATIVAVIGENTE,CON

TEMPERATURADIINTERVENTO(SWITCHINGPOINT)=110-6°C.
