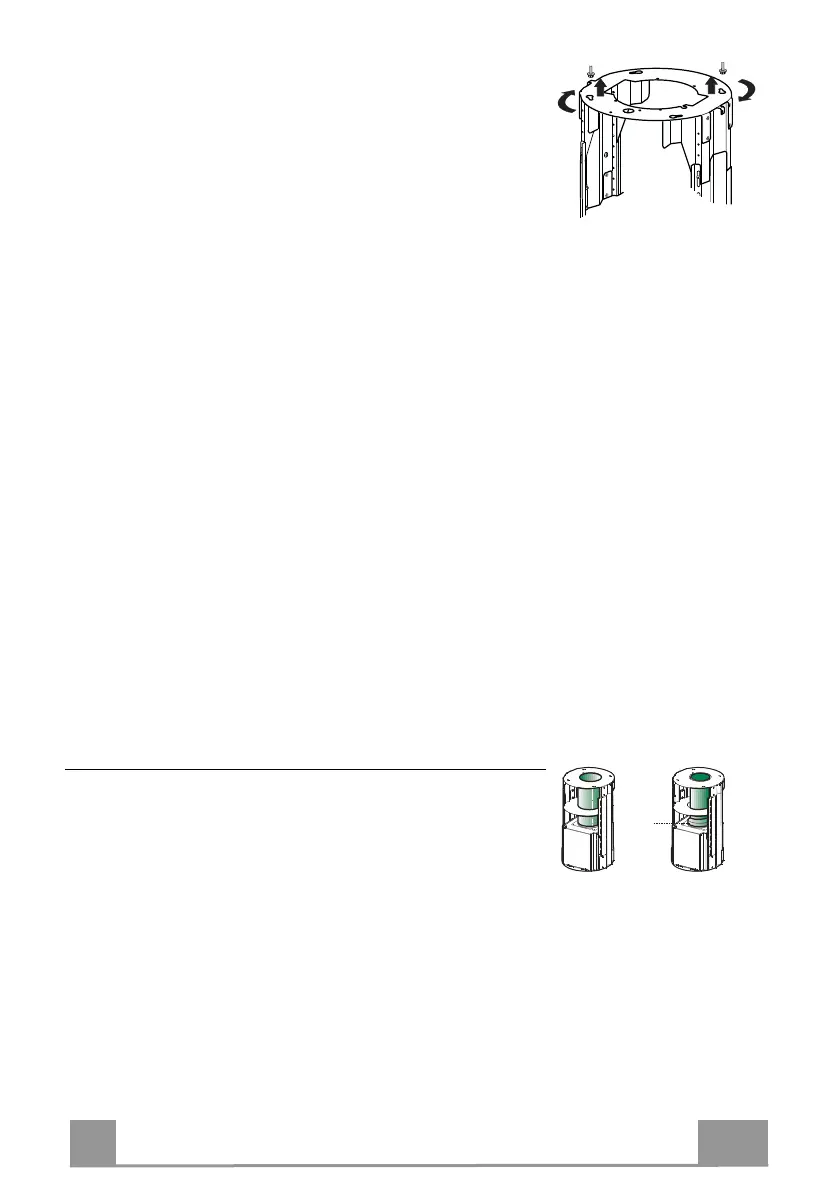

FIXAÇÃO DA ARMAÇÃO
• Levante a armação, prestando atenção ao indicador sobre a
placa da armação, que tem de estar na parte anterior.
• Enfie os orifícios oblongos da armação nos dois parafusos
aplicados anteriormente no tecto e rode até ao centro do
orifício oval de regulação.
• Aperte os dois parafusos e enrosque os outros dois incluídos
nos acessórios; antes de apertar os parafusos definitivamente, é
possível fazer pequenos ajustes rodando a armação, mas
prestando atenção para impedir que os parafusos saiam do
orifício de ajuste, oval.
• A fixação da armação deve ficar bem firme, quer atendendo ao
peso do exaustor, quer atendendo à possibilidade de
solicitações provocadas por empurrões laterais ocasionais no
aparelho montado. Concluída a fixação, verifique se a base se
mantém estável mesmo quando a armação é solicitada à flexão.
• Em todos os casos em que o tecto não for suficientemente
robusto no ponto de suspensão, o instalador deverá torná-lo
seguro utilizando chapas e contra-chapas adequadas, fixadas
em partes estruturalmente resistentes.
2
1
1
2
SAÍDA DO AR PARA A VERSÃO ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo
de saída utilizando um tubo rígido ou flexível de ø150 ou 120
mm; esta escolha deve ser feita pelo instalador.
• Para a ligação com um tubo de ø120 mm, instale a flange de
redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras para tubo 25 (fornecidas com o
aparelho).
• Tire os filtros anti-odor de carvão activo, se presentes.
9
ø 120ø 150
