PREPARAÇÃO DA ARMAÇÃO PARA A CONEXÃO
FILTRANTE
No caso de se instalar o exaustor na versão filtrante, é
necessário preparar na armação todas as conexões
necessárias para esta versão. Para facilitar a instalação
dos componentes específicos para a versão filtrante, é
necessário alongar a armação. Proceda assim:

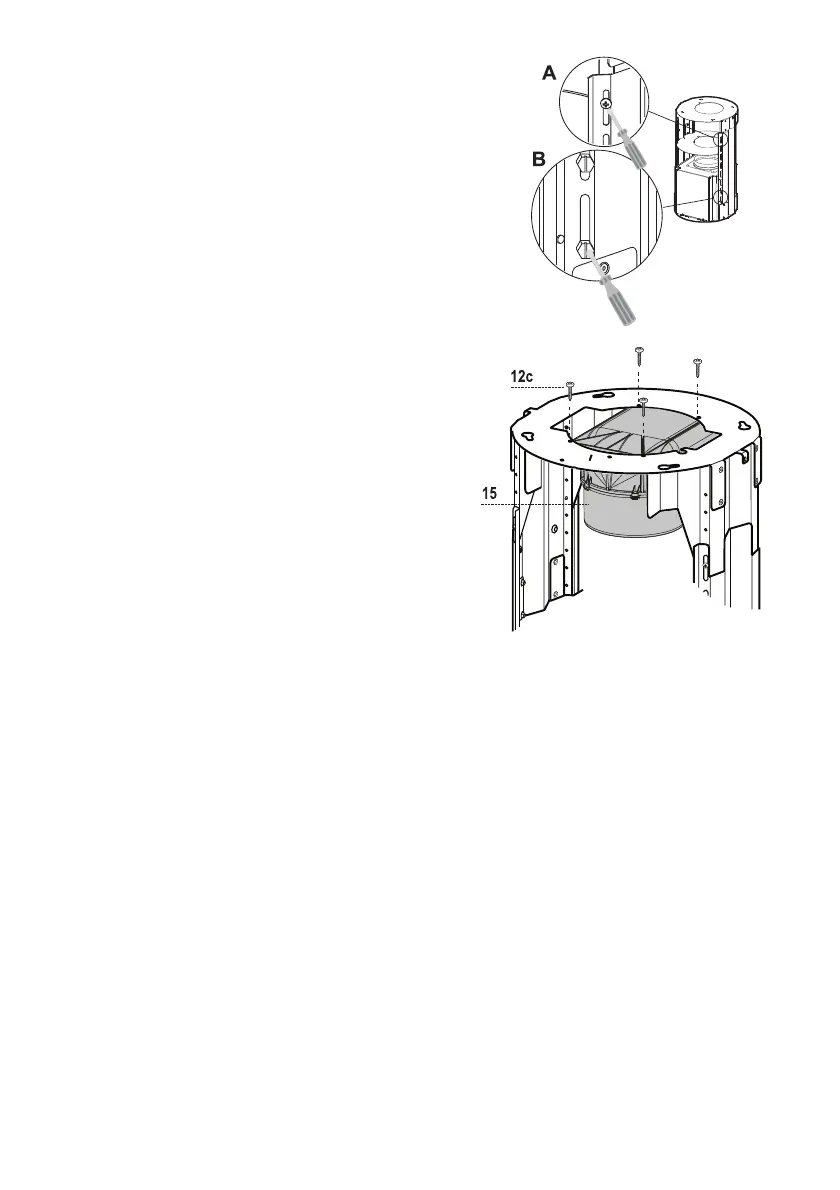

• Desaperte os dois parafusos que estão a fixar a
chaminé superior 2.1 à armação, e tire a chaminé.
• Desaperte os quatro parafusos de segurança aplicados
em cima, na zona de separação da armação. (A)
• Desaperte os oito parafusos métricos que estão a unir
as duas colunas, situados de ambos os lados da
armação. (B)
Instalação dos componentes para a versão filtrante:
• Fixe a conexão filtrante 15 na parte superior da
armação, utilizando os 4 parafusos 12c incluídos nos
acessórios.
• Nesta altura, é necessário ligar as duas flanges com
um tubo. Para calcular a altura do tubo, é necessário
fazer o cálculo estimativo da altura do exaustor (mm) e
subtrair a esse valor 615 mm. (H tubo = H exaustor-
615).
• Estique a armação de modo a permitir a inserção do
tubo e reposicione-a, fixando o tubo entre as duas
flanges. Verifique se a altura da armação é adequada
à altura do exaustor desejada (H armação = H
exaustor – 184). Ajuste a altura da armação desejada
e aperte de novo os parafusos tirados anteriormente.
Para garantir maior estabilidade da armação, aperte
os quatro parafusos de segurança no último furo
disponível.
• Fixe o tubo com as braçadeiras próprias, 25.
