IT
11
11

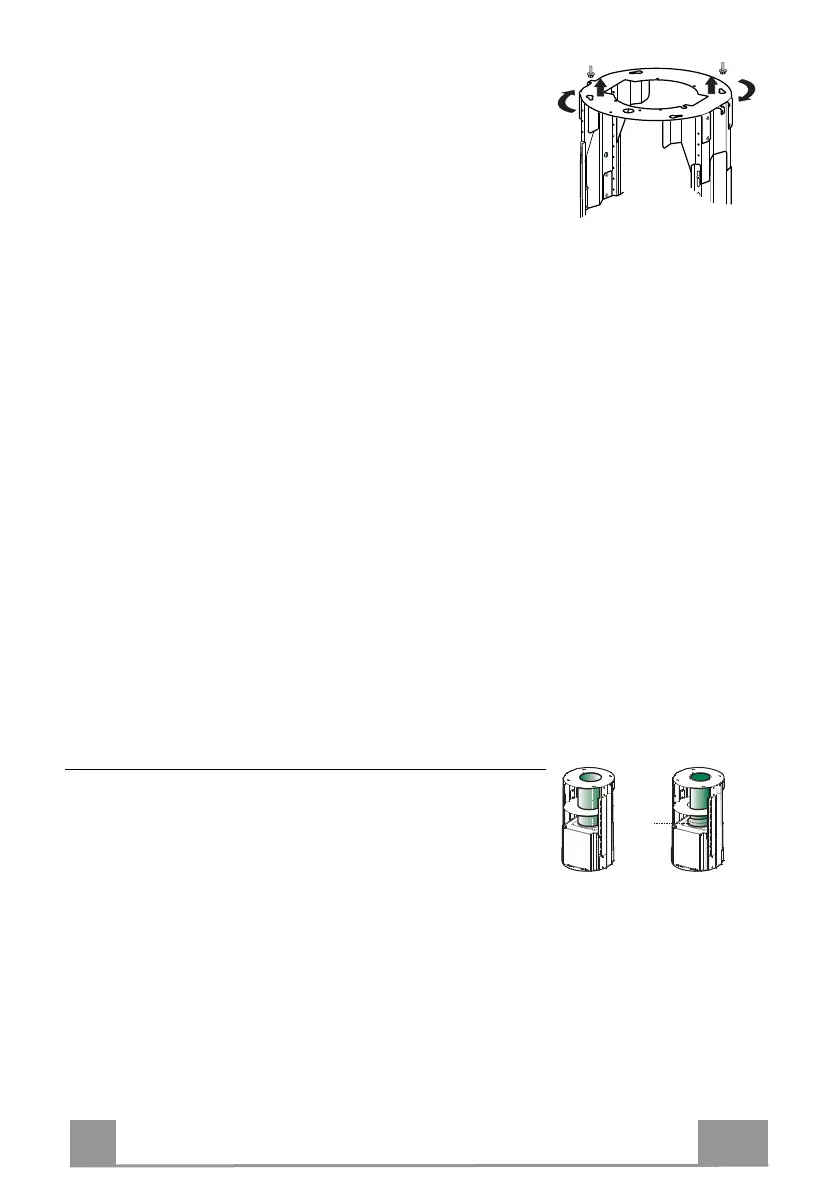

FISSAGGIO TRALICCIO
• Sollevare il traliccio facendo attenzione che l’indice posto so-
pra la piastra del traliccio sia nella parte anteriore.
• Incastrare le asole del traliccio sulle due viti predisposte prece-
dentemente al soffitto e ruotare fino al centro dell’asola di re-
golazione.
• Stringere le due viti e avvitare le altre due in dotazione; prima
di serrare definitivamente le viti è possibile effettuare delle re-
golazioni ruotando il traliccio, facendo attenzione che le viti
non escano dalla sede dell’asola di regolazione.
• Il fissaggio del Traliccio deve essere sicuro in relazione sia al
peso della Cappa sia alle sollecitazioni causate da occasionali
spinte laterali all’Apparecchio montato. A fissaggio avvenuto
verificare quindi che la base sia stabile anche se il Traliccio è
sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robu-
sto sul punto di sospensione, l’Installatore dovrà provvedere a
irrobustirlo con opportune piastre e contropiastre ancorate a
parti strutturalmente resistenti.
2
1
1
2
Connessione Uscita aria Versione Aspirante
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø 150 o 120 mm, la cui scelta è lasciata all’installatore.
• Per collegamento con tubo ø 120 mm, inserire la Flangia di
riduzione 9 sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo 25 in dotazione.
• Rimuovere eventuali filtri al carbone attivo.
9
ø 120ø 150
