PREPARAZIONE DEL TRALICCIO PER LA
CONNESSIONE FILTRANTE
Nel caso in cui si installi la cappa in versione fil-
trante bisogna predisporre nel traliccio tutti i rac-
cordi necessari per tale versione. Per facilitare
l’installazione dei particolari per la versione fil-
trante è necessario allungare il traliccio, procede-
re come segue:

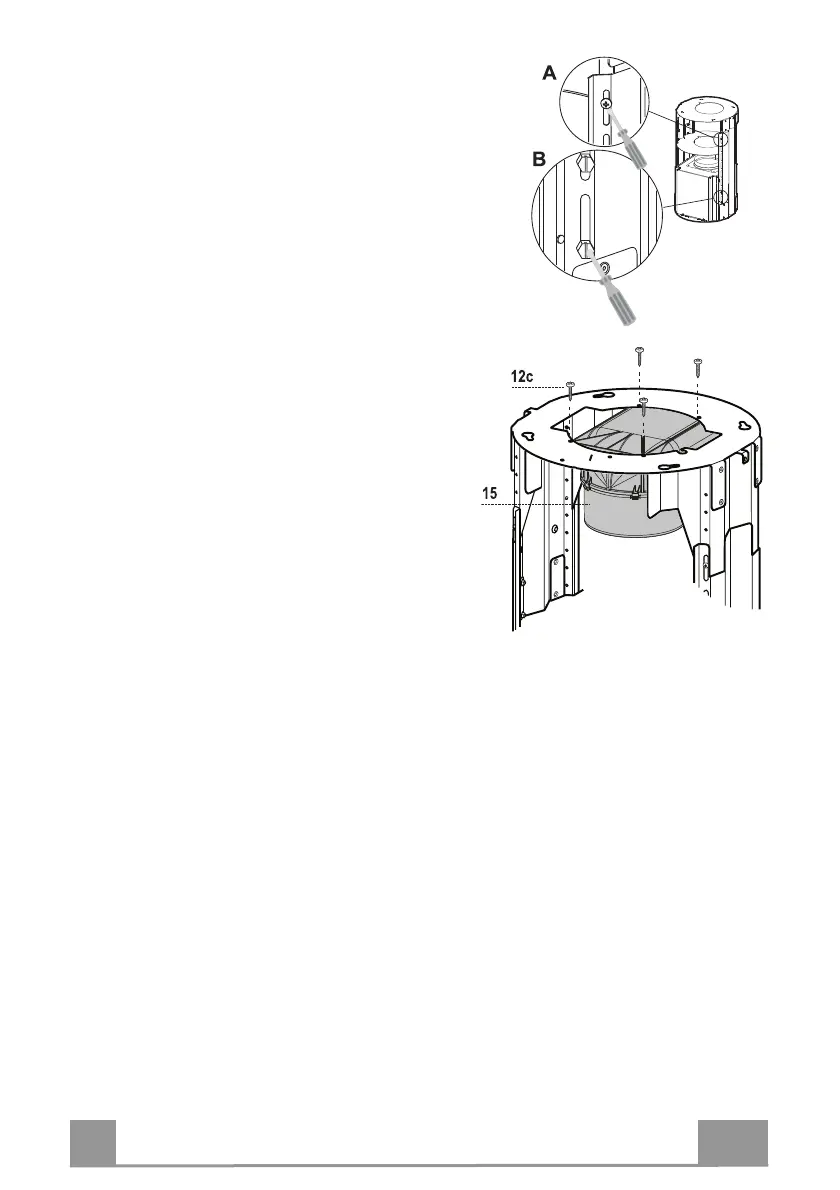

• Svitare le due viti che fissano il camino supe-
riore 2.1 al traliccio e sfilare il camino.
• Svitare le quattro viti di sicurezza poste in alto
nella zona di separazione del traliccio. (A)
• Svitare le otto viti metriche che uniscono le
due colonne, poste ai lati del traliccio. (B)
Installazione dei componenti per versione filtran-
te:
• Fissare il raccordo filtrante 15 alla parte supe-
riore del traliccio utilizzando le 4 viti 12c in
dotazione.
• A questo punto bisogna collegare le due flan-
gie con un tubo, per calcolare l’altezza del tubo
occorre stimare l’altezza della cappa (mm) e
sottrarre 615 mm. (H tubo = H cappa-615).
• Allungare il traliccio tanto da permettere
l’inserimento del tubo e riposizionarlo bloc-
cando il tubo tra le due flangie. Verificare se
l’altezza del traliccio è adeguata all’altezza de-
siderata della cappa (H traliccio = H cappa –
184). Regolare l’altezza desiderata del traliccio
e riavvitare le viti precedentemente tolte. Per
garantire una maggiore stabilità al traliccio
riavvitare le quattro viti di sicurezza
sull’ultimo foro disponibile.
• Fissare il tubo con le fascette stringitubo 25.
