Notice d'installation

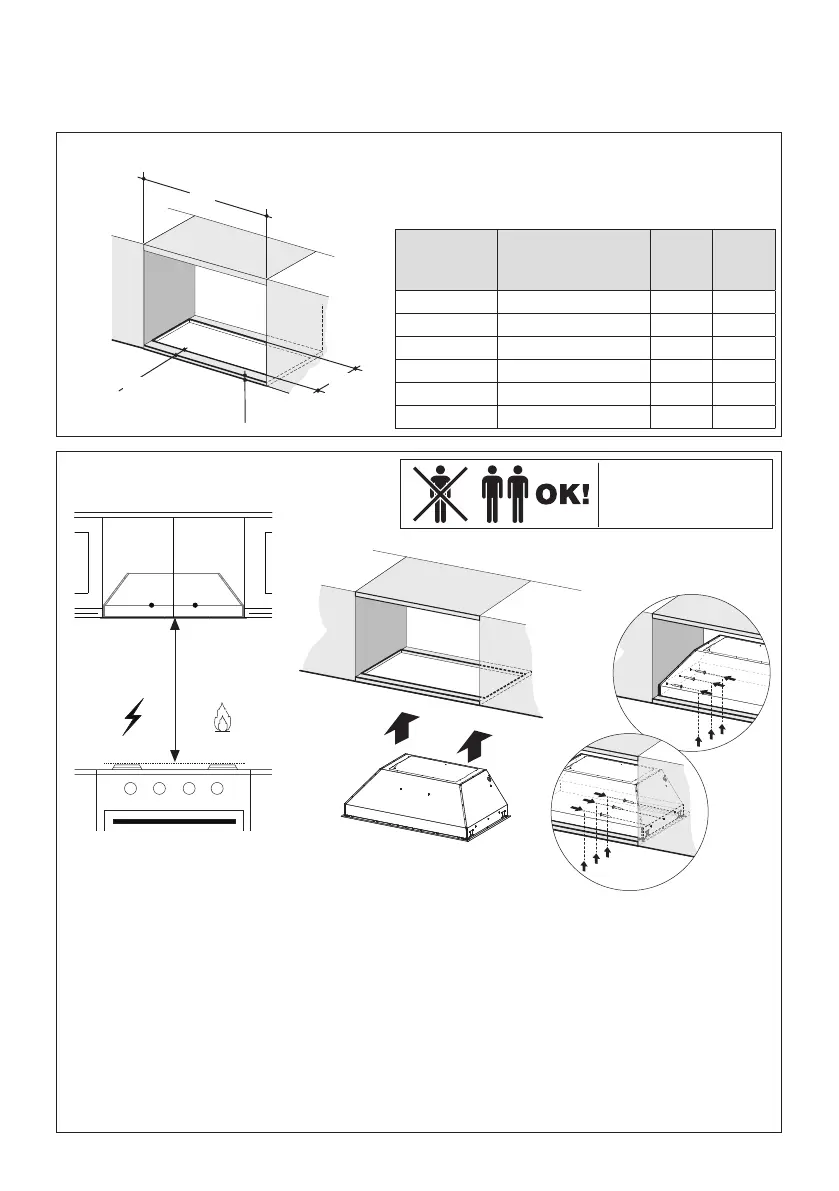

INSTALLATION DE LA HOTTE ENCASTRABLE SANS FIXATIONS LATÉRALES DE
MONTAGE
Dimension
extérieure
de hotte
Modèle # X Y
30" x 19" INPL3019SSNB-B 28-5/8" 19-7/8"
36" x 19" INPL3619SSNB-B 34-3/4" 19-7/8"
36" x 22" INPL3622SSNB-B 34-3/4" 22-7/8"
42" x 19" INPL4219SSNB-B 40-3/4" 19-7/8"
48" x 19" INPL4819SSNB-B 46-3/4" 19-7/8"
48" x 22" INPL4822SSNB-B 46-3/4" 22-7/8"
Y
Min. 3/4
"
X
Min.13/16
"
X
Y
Min.13/16
"
Min. 3/4
"
2a
Pratiquez l'ouverture sur la face inférieure de
l'armoire, comme illustré à la Figure 2a.
2b
On recommande que la hotte encastrable s'appuie sur une base de bois de 3/4".
Hauteur minimum de l’ouverture de l’armoire : 16". La hauteur peut toutefois varier pour
permettre la canalisation.
Installez la hotte encastrable dans l’ouverture de l’armoire.
La hotte encastrable doit être xée sur les côtés courts de l’armoire à l’aide de vis (achetées
séparément).
À partir de l’intérieur de la hotte encastrable, xez la hotte encastrable à l’aide de trois vis dans
le soutien de bois/la structure de l’armoire, comme illustré sur les Figures B et C.
À partir du dessous de la hotte encastrable, placez ensuite les quatre obturateurs de plastique
(10), comme illustré sur la Figure B.
Min. 24" Min. 30"
Deux personnes
pourraient être requises
pour l’installation.
a
b
c
