Y
Min. 3/4
"
X
Min.13/16
"
X
Y
Min.13/16
"
Min. 3/4
"
1a
Pratiquez l'ouverture sur la face inférieure de
l'armoire, comme illustré à la Figure 1.
Notice d'installation

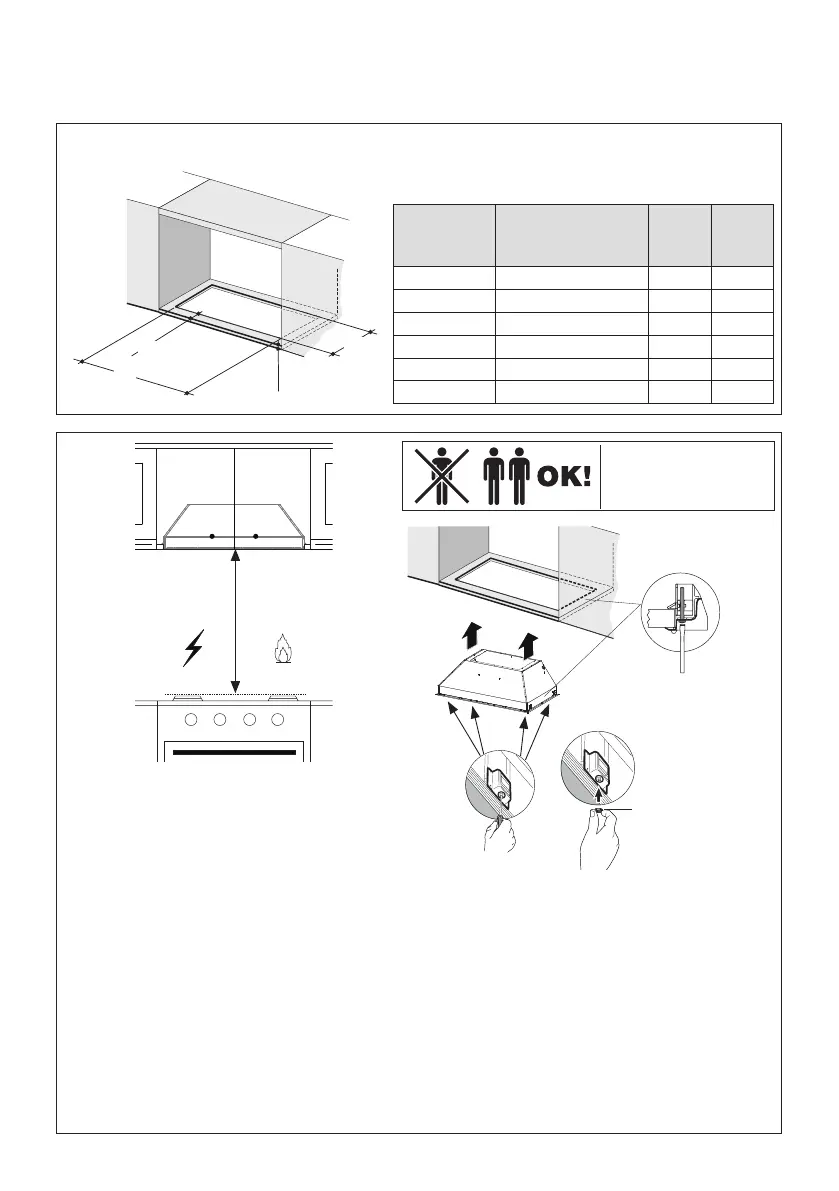

INSTALLATION DE LA HOTTE ENCASTRABLE AVEC LES FIXATIONS LATÉRALES
DE MONTAGE
1b
On recommande que la hotte encastrable s'appuie sur une base de bois de 3/4" pour garantir
l’alignement des xations latérales de montage.
Hauteur minimum de l’ouverture de l’armoire : 16". La hauteur peut toutefois varier pour
permettre la canalisation.
Installez la hotte encastrable dans l’ouverture de l’armoire, et engagez fermement les quatre
xations latérales de montage à ressort sur la base de bois de l’armoire.
À partir du dessous de la hotte, posez ensuite la vis de chacune des xations latérales de
montage, comme illustré sur la Figure A.
Pour bloquer la hotte encastrable en place, serrez la vis pour chacune des quatre xations
latérales de montage.
À partir du dessous de la hotte encastrable, placez ensuite les quatre obturateurs de plas-
tique (10), comme illustré sur la Figure B.
Dimension
extérieure
de hotte
Modèle # X Y
30" x 19" INPL3019SSNB-B 28-5/8" 19-7/8"
36" x 19" INPL3619SSNB-B 34-3/4" 19-7/8"
36" x 22" INPL3622SSNB-B 34-3/4" 22-7/8"
42" x 19" INPL4219SSNB-B 40-3/4" 19-7/8"
48" x 19" INPL4819SSNB-B 46-3/4" 19-7/8"
48" x 22" INPL4822SSNB-B 46-3/4" 22-7/8"
Deux personnes
pourraient être requises
pour l’installation.
2x
2x
A
B
10
Min. 24" Min. 30"
