VSW2VGAA • User Guide (Continued)
OPEN CLOSED
A
ll jumpers are set open (disabled) by default.
Open or close the indicated jumpers in the table,
as needed, to adjust the appr
opriate settings.
Pin 5 - Show Me Pin 9 - Power
Input 1
Input 2
Output
JMP 1
JMP 4
JMP 6
JMP 3
JMP 5

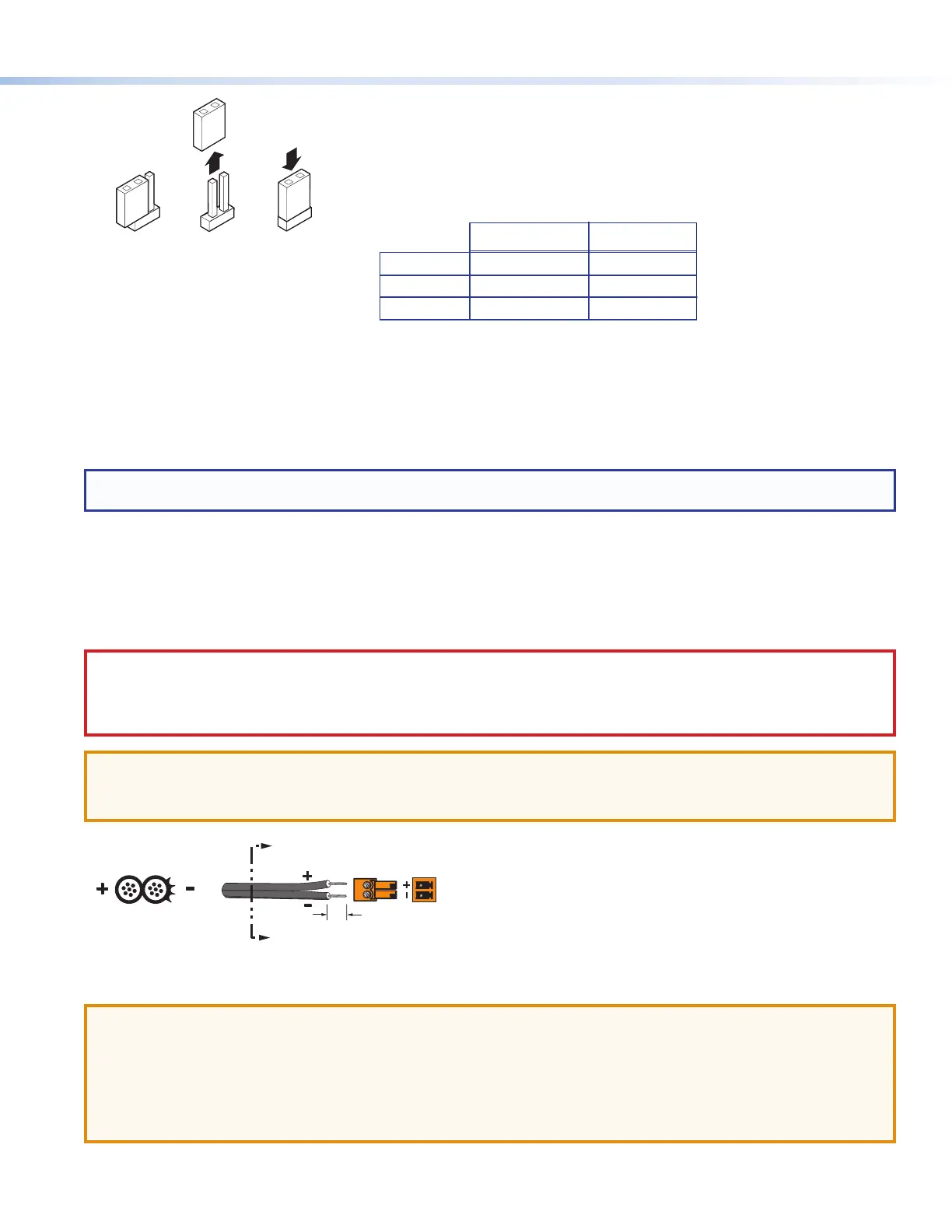

Figure 8. Jumper Positions
These jumpers enable or disable VGA connector pin 5 (control) and VGA connector pin 9 (power) of the switcher inputs and
outputs.
• Close (install) the jumper for VGA connector pin 5 to daisy chain data to the next switcher.
• Close (install) the jumper for VGA connector pin 9 to daisy chain power to the next switcher (see Using the VSWIAAP on
page6 and Daisy Chain Configuration on page7).
NOTE: When the switchers are not daisy chained together or used with the VSWIAAP, all jumpers should be in the default
(open) position.
Power Connnection
One power supply can power up to ve daisy chained switchers. Additional switchers require one or more power supplies (see
Daisy Chain Configuration on page7).
Figure 9 shows how to wire the power connector.
CAUTION: The DC output cables must be kept separate from each other while the power supply is plugged in. Remove
power before wiring.
ATTENTION : Les câbles de sortie CC doivent être séparés les uns des autres tant que la source d’alimentation est
branchée. Coupez l’alimentation avant d’effectuer tout raccordement.
ATTENTION:
• Do not connect power to the device until you have read the ATTENTION notications on the next page.
• Ne branchez pas l’alimentation à l’appareil avant d’avoir lu les mises en garde « ATTENTION » sur la page suivante.
SECTION A–A
Ridges
Smooth
Power Supply Output Cord
A
A
3/16"
(5 mm) Max.
Figure 9. Wiring the Power Connector
ATTENTION:
• The length of the exposed wires in the stripping process is critical. The ideal length is 3/16 inches (5 mm). Any longer
and the exposed wires may touch, causing a short circuit between them. Any shorter and the wires can be easily pulled
out even if tightly fastened by the captive screws.
• La longueur des câbles exposés est primordiale lorsque l’on entreprend de les dénuder. La longueur idéale est de
5mm (3/16inches). S’ils sont trop longs, les câbles exposés pourraient se toucher et provoquer un court-circuit. S’ils
sont trop courts, ils peuvent être tirés facilement, même s’ils sont correctement serrés par les borniers à vis.
8
9
