DTP T USW 333 • Installation and Operation 11
ATTENTION:
• This product is intended to be supplied by a UL Listed power source marked “Class 2” or “LPS,” rated
12 VDC, 1.0 A minimum. Always use a power supply supplied by or specied by Extron. Use of an
unauthorized power supply voids all regulatory compliance certication and may cause damage to the
supply and the end product.
• Ce produit est destiné à une utilisation avec une source d’alimentation listée UL avec l’appellation
« Classe 2 » ou « LPS » et normée 12 Vcc, 1,0 A minimum. Utilisez toujours une source d’alimentation
fournie ou recommandée par Extron. L’utilisation d’une source d’alimentation non autorisée annule
toute conformité réglementaire et peut endommager la source d’alimentation ainsi que le produit nal.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall
cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les
espaces d’aération ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of National Electrical
Code ANSI/NFPA 70, article 725 and the Canadian Electrical Code part 1, section 16. The power
supply shall not be permanently fixed to a building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s’applique au National Electrical
Code ANSI/NFPA 70, article 725, et au Canadian Electrical Code, partie 1, section 16. La source
d’alimentation ne devra pas être fixée de façon permanente à une structure de bâtiment ou à une
structure similaire.
• Power supply voltage polarity is critical. Incorrect voltage polarity can damage the power supply and
the unit. The ridges on the side of the cord (see gure6 on page 10) identify the power cord negative
lead.
• La polarité de la source d’alimentation est primordiale. Une polarité incorrecte pourrait endommager la
source d’alimentation et l’unité. Les stries sur le côté du cordon (voir figure 6 on page 10) permettent
de repérer le pôle négatif du cordon d’alimentation.
To verify the polarity before connection, plug in the power supply with no load and check the output with a
voltmeter.
IR and RS-232 connectors wiring

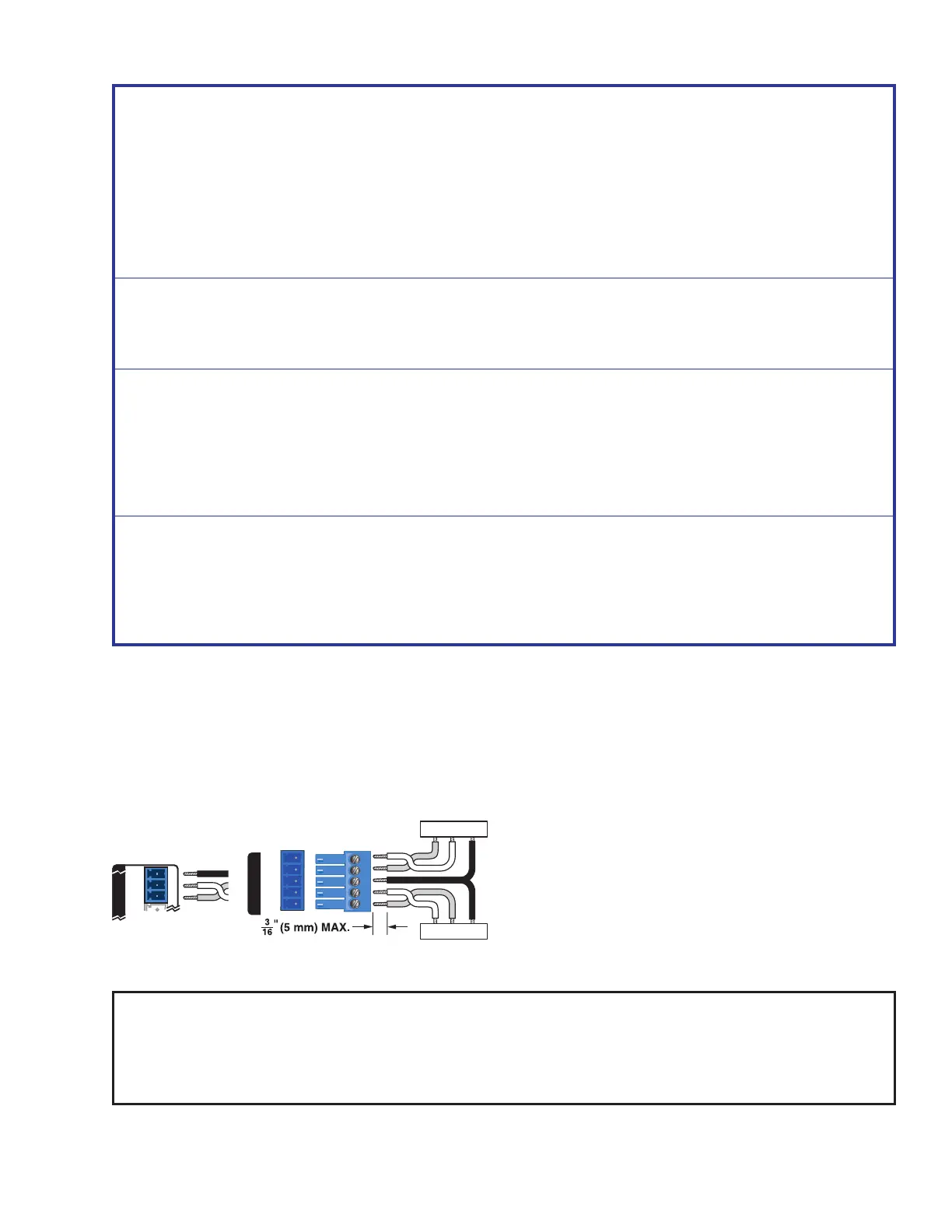

Figure 7 shows how to wire the Remote RS-232 and Over DTP RS-232 and IR connectors.
The RS-232 and IR connectors share the ground pole and the data from both can be transmitted simultaneously.
GRxTx
RS-232
V
REMOTE
TxRx
RxTx
Gnd
Gnd
IR Device
RS-232 Device
RxTx RxTxG
RS-232 IR
OVER DTP
Figure 7. IR and RS-232 Connectors Wiring
NOTES:
• The IR Tx and Rx line pair and the RS-232 Tx and Rx line pairs must each cross once between their
ports and the source or destination.
• The length and preparation of exposed wires is important (see the second and third power Caution on
page 10).
7
