DE 9
Allgemeine Regeln für die sichere Verwendung des Produkts
Vor Anschluss und Inbetriebnahme des Geräts lesen Sie genauestens die vorliegende Betriebsanleitung. Bei Problemen mit dem Verständnis ihres Inhalts
wenden Sie sich bitte an den Verkäufer des Geräts. Selbstständige-Installation und Inbetriebnahme des Gerätes ist bei Verwendung entsprechender
Werkzeuge möglich. Die Installation des Geräts durch qualiziertes Personal wird jedoch empfohlen.
Der Hersteller haet nicht für Schäden, die aus unsachgemäßer Installation oder Nutzung des Gerätes, sowie aus eigenmächtigen Reparaturen und
Umbauten resultieren können.
Beachten Sie die folgenden Regeln:
- Verwenden Sie das Gerät entsprechend seinem Verwendungszweck, halten Sie es von Feuchtigkeit und Feuer fern,,
- Werfen Sie es nicht ins Feuer, schlagen Sie es nicht, zerdrücken Sie es nicht und setzen Sie es keinen mechanischen Schäden aus,
- Reinigen Sie das Gerät nicht mit Wasser, Lösungsmitteln oder anderen Chemikalien,
- Reinigen Sie das Gehäuse des Geräts nur bei ausgeschalteter Stromversorgung (Sie können dafür ein feuchtes Tuch verwenden, aber warten Sie nach
der Benutzung, bis das Gehäuse vollständig trocken ist)
- Nehmen Sie keine Änderungen oder Reparaturen selbst vor,
Hinweis: Hinweis: Geräte mit einer Schutzart größer oder gleich IP44 können im Freien installiert werden (z.B. Türklingeltasten, externe Kassetten
für Videotürsprechanlagen, Kameras usw.). Informationen zum Penetrationskoezienten sind in den technischen Daten des Geräts enthalten.
AUFBAU UND INSTALLATION DER VIDEO-TÜRSPRECHANLAGE
1. AUFBAU DES SETS
Die Video-Türsprechanlage VDP-45A3 besteht aus:
- Innenmodul (Monitor) zur Installation im Innenraum,
- Außenmodul mit Kamera zur Installation an einer Pforte oder Haustür
- Gleichstromnetzteil.
Es besteht die Möglichkeit, das Set alternativ mit einer 12V DC Gleichspannung aus einem auf einer DIN-Schiene montierten Netzteil zu versorgen.
Montagerahmen zum Auängen des Moduls an der Wand
12
3
4
Gong melody selection button
Installation frame for suspending
the module to the wall
63 mm
123
1
4
3
4
Door bell volume switch
Image brightness adjustment
Colour saturation adjustment
Volume adjustment
1. Preview button
2. Door/gate opening button (electromagnetic bolt release)
3. Conversation button
4. Microphone
1. Brackets
for attaching the indoor module to the installation frame
2. Speakers
3. Connection terminals
4. 12V DC power supply unit terminal connection outlet
2
2
1
11

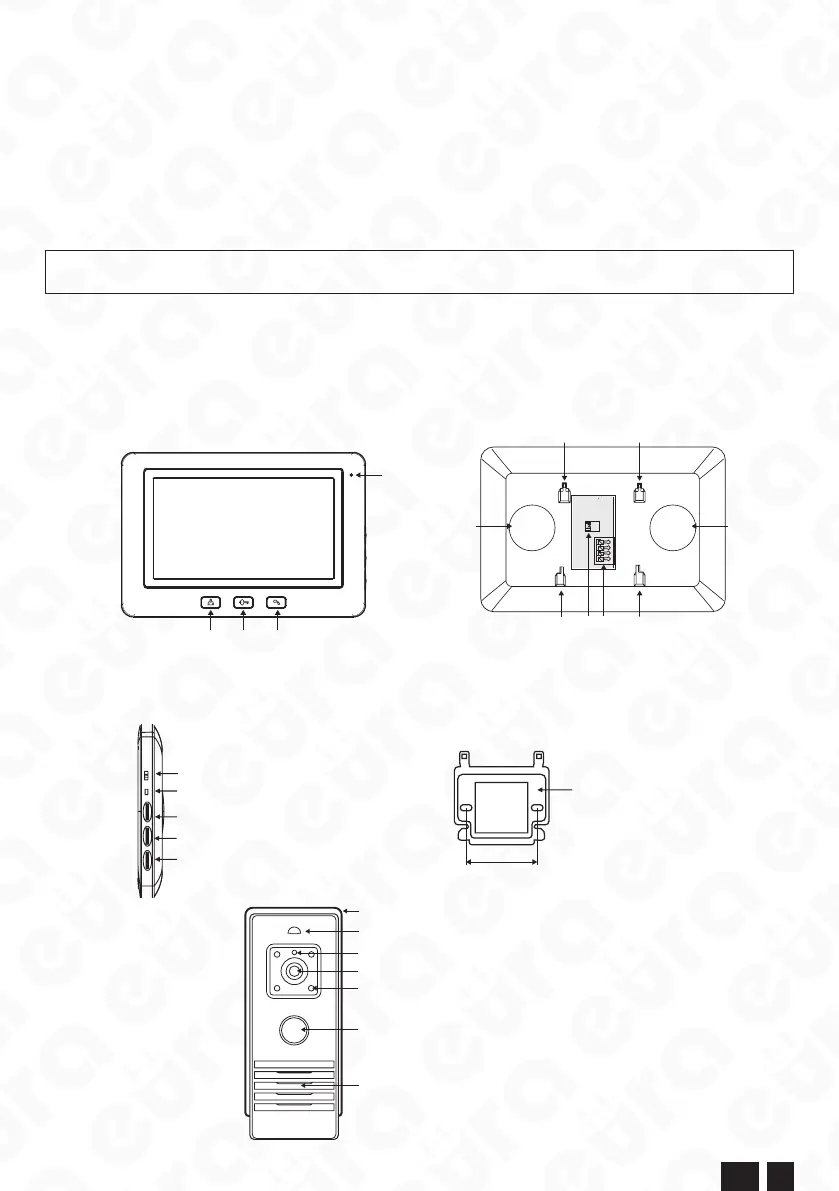

Abb. 1. Auau des Bildschirms
1. Regenschutz
2. Mikrofon
3. Dämmerungssensor
4. Farbkamera
5. LED-Dioden
6. Ruaste
7. Lautsprecher
1
2
3
4
5
7
6
Abb. 2. Auau der Außenkassette
