10 DE
2. INSTALLATION DES SETS
HINWEIS:
Empfohlene Querschnitte der Leitungen, die die beiden Module verbinden, sollten abhängig von ihrer Länge betragen:
0 - 50m 4x0.5mm
2
50m - 100m 4x0.75mm
2
Die Verbindung mit dem elektromagnetischen Riegel ist mit einer Leitung 2 x 0.75mm
2
herzustellen. Eine optimale Lösung ist die Verwendung eines 4-ad-
rigen Kabels zur Verbindung des Bildschirms mit der Außenstation sowie eines 2-adrigen Kabels zur Verbindung der Außenkassette mit dem elektroma-
gnetischen Riegel. Wenn der Benutzer über andere als die empfohlenen Verbindungskabel verfügt, dürfen diese verwendet werden. Es sollte jedoch eine
Testverbindung des Sets durchgeführt werden, um seinen ordnungsgemäßen Betrieb zu überprüfen.
2.1. INSTALLATION DES INNENMODULS (MONITORS)
HINWEIS
Es wird empfohlen, den Montagerahmen des Bildschirms an die vormontierte Unterputz-Montagebox 60 mm zu schrauben. Ein nicht ordnungsgemäß
installierter Montagerahmen kann die korrekte Funktion des Bildschirms beeinträchtigen. Vermeiden Sie gewaltsames Auängen des Bildschirms am
Rahmen. Die Montagebuchse ist nicht im Lieferumfang enthalten.

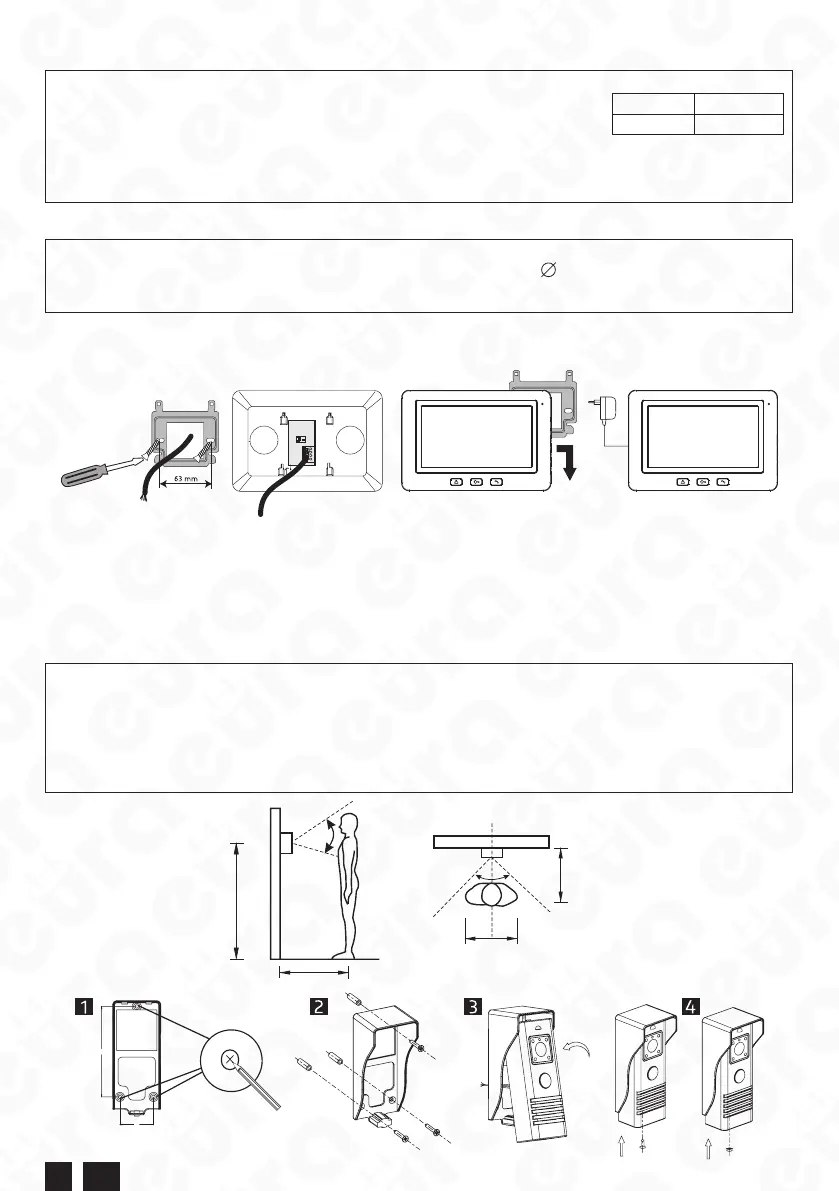

1. Schrauben Sie den beiliegenden Montagerahmen so an die Wand-Montagebuchse (Abb. 3a), dass eine einfache und ästhetische Zuführung der Anschluss- und
Stromversorgungsleitung gewährleistet ist. Die Standardhöhe, in der sich die Mitte des Bildschirms nach dem Auängen am Rahmen benden sollte, beträgt
ca. 145 cm, seine Lage kann aber an die individuellen Bedürfnisse der Benutzer angepasst werden.
12
3
4
a
c
d
b
Abb. 3
1. Schließen Sie die einzelnen Adern des Kabels an die Anschlussklemmen auf der Rückseite des Monitors (Abb. 3b) gemäß dem Schema an (Abb. 6).
2. Schließen Sie an die Steckdose (Abb. 1) den Stecker des im Lieferumfang enthaltenen Netzteils an.
3. Auf der Rückseite des Bildschirmgehäuses benden sich 4 Önungen (Abb. 1, Pos. 1), die zum Auängen dieses Moduls am Montagerahmen dienen. Den
Bildschirm vorsichtig auf dem Rahmen, in der durch den Pfeil in (Abb. 3c) gezeigten Richtung auängen, sodass sich alle 4 Halter des Rahmens in den Gehäu-
seönungen benden.
4. Das Netzteil an das ~230V/50Hz-Stromnetz anschließen.
2.2. INSTALLATION DES AUSSENMODULS (KAMERA)
Das Außenmodul ist werkseitig zur Aufputzmontage bestimmt.
HINWEIS:
Die richtige Positionierung des äußeren Kameramoduls ist für den Nutzungskomfort des Geräts ausschlaggebend. Daher wird empfohlen, vor dem
Anfertigen der Montageönung den Installationsort des Moduls experimentell auszuwählen. Installieren Sie dazu zuerst den Bildschirm, indem Sie ihn mit
der Außenstation verbinden (gem. Der Anweisung), die während der Tests von einer anderen Person gehalten werden sollte. Als nächstes schließen Sie die
Stromversorgung an und fahren Sie mit der Wahl des entsprechenden Platzes für die Montage der Kamera fort. Die Person, die das Kameramodul hält, sollte
den normalen Betrieb des Geräts simulieren und die andere Person am Monitor durch Drücken der Taste anrufen (Abb. 2). In dieser Zeit sollte die Person am
Monitor das Sichtfeld der Kamera beobachten. Die Person, die das Kameramodul hält, sollte es auf Andeutungen ihres Gesprächspartners in die optimale
Position bringen. Diese Position sollte markiert und erst danach die Montageönungen angefertigt werden.
50 cm
50
o
50 cm
50 cm
150-160 cm
62
o
Abb. 4
SS
SS
Abb. 5
