41
BA
30 m
a1
a1-b1=d
b1
d

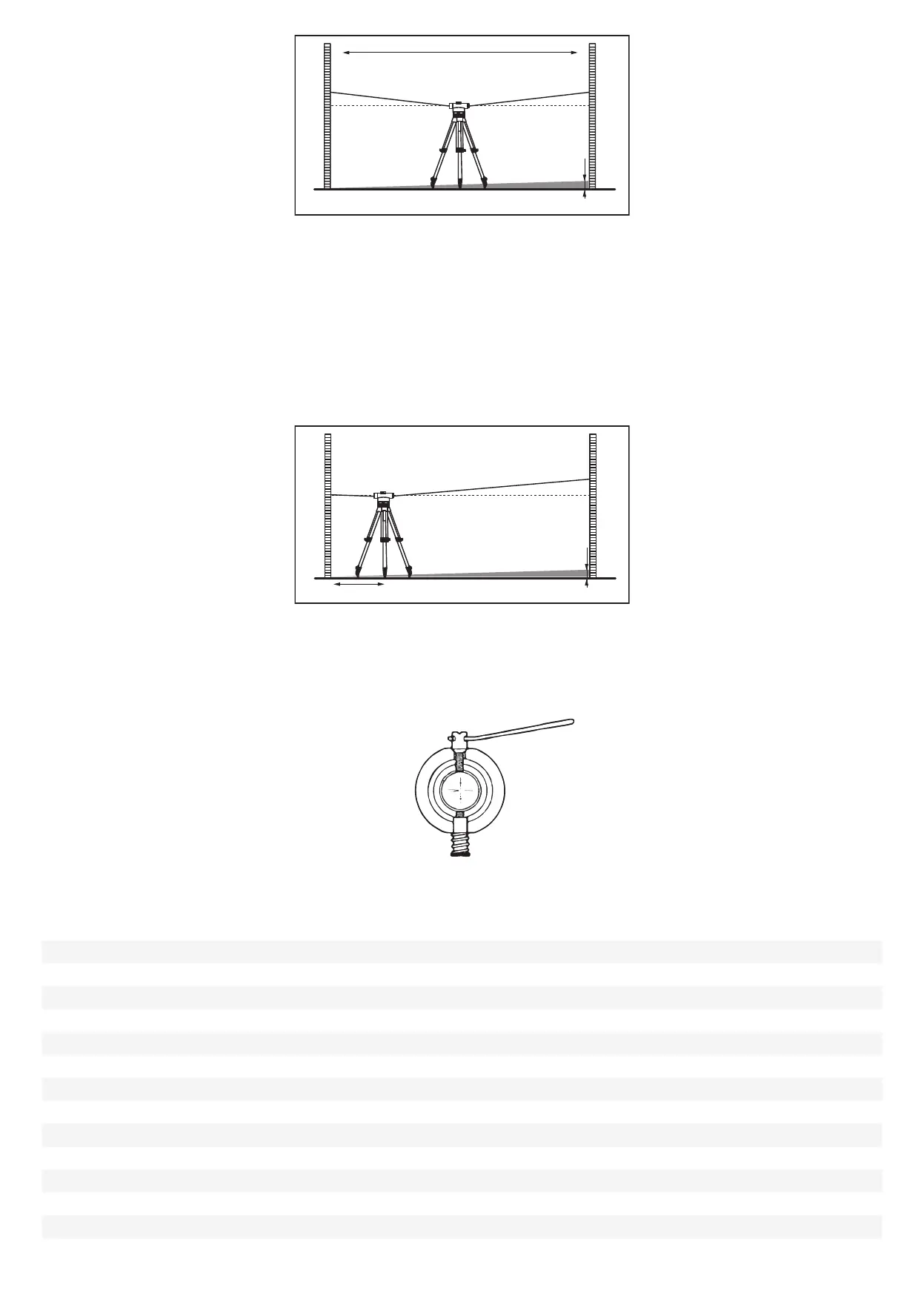

Рисунок 9
Поместите нивелир на расстоянии 1 м от рейки А. Измерьте высоту рейки А (значение a2 на рис. 10). Вычислите
следующее значение: b2' = a2 – d. Затем измерьте высоту рейки B (b2). Если разница между b2' и b2 составляет
более 3 мм, необходимо откалибровать перекрестие.
Например:
a2 = 1,724 м
d = 0,248
то есть b2' равно: a2 – d = 1,476
a2
a2-d=b2’
BA
1 m
b2
d
Рисунок 10
Снимите защитный колпачок окуляра (12). Поворачивайте юстировочный винт с помощью шпильки (рис. 11) до тех пор,
пока значения b2' и b2 не станут одинаковыми. Снова наденьте защитный колпачок окуляра.
Рисунок 11
Технические характеристики
Кратность увеличения 32x
Рабочий диапазон 120 м
Точность высоты при отдельном измерении 1,6 мм/30 м
Среднеквадратическая погрешность на 1 км двойного хода 1 мм
Диаметр объектива 36 мм
Изображение прямое
Сектор обзора 1°30'
Минимальная дистанция фокусировки 0,3 м
Диапазон компенсатора ±15'
Погрешность установки компенсатора ±0,3"
Коэффицент умножения 100
Постоянная слагаемая 0
Градуировка горизонтального круга 1° или 1 гон
