40

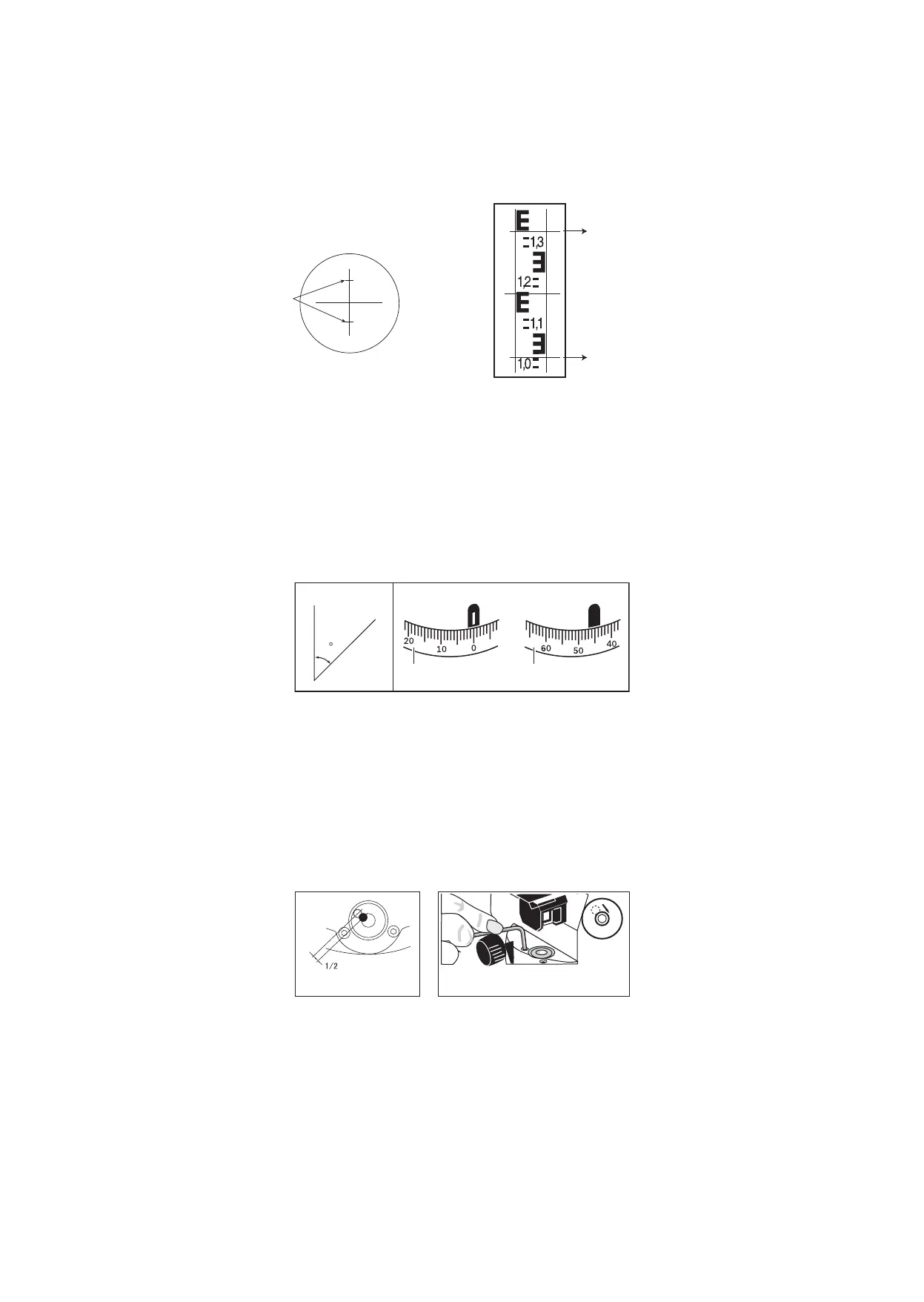

Измерение расстояния
• Сфокусируйте нивелир на измерительной рейке. Запишите значения высоты по верхней и нижней линиям
перекрестия (рис. 5).
• Умножьте разницу значений на 100, чтобы получить расстояние между нивелиром и измерительной рейкой.
Например:
Расстояние между нивелиром и измерительной рейкой на рисунке 5 составляет 30,5 м.
(1,347 – 1,042) x 100 = 30,5
Рисунок 5
Измерение угла
• Сфокусируйте нивелир на рейке A. Поверните горизонтальный круг (2), совместив "0" с контрольной меткой
горизонтального круга (3).
• Сфокусируйте нивелир на рейке B. Запишите значение угла относительно контрольной отметки горизонтального
круга (3) (рис. 6).
Например:
Значение угла на рисунке 6 равно 45°.
x° = 45°
A B
A
B
x
Контрольная
метка горизон-
тального
круга
Горизонтальный круг Горизонтальный круг
Контрольная
метка горизон-
тального
круга
Рисунок 6
Калибровка пузырькового уровня
• Проверьте пузырьковый уровень (10). С помощью подъемных винтов (9) установите пузырьковый уровень (10)
в центр. Поверните прибор на 180 градусов. Если пузырьковый уровень остается в центре, нивелир откалиброван.
• Если пузырьковый уровень не в центре, поворачивайте подъемные винты (9), чтобы переместить пузырьковый
уровень. Пузырек должен располагаться как минимум на ½ между центром и внешним кольцом окружности
(рис. 7).
• Затем, используя шестигранник, подведите пузырек к центру, вращая подъемные винты (рис. 8).
• Повторяйте эти действия до тех пор, пока пузырьковый уровень не будет откалиброван.
Рисунок 7 Рисунок 8
Калибровка угла
Установите рейки A и B на расстоянии 30 м друг от друга. Поместите нивелир между ними (рис. 9). Измерьте
значения высоты с реек А и В, а затем вычислите разницу.
Например (рис. 9):
a1 = 1,937 м
b1 = 1,689 м
то есть разница (d) равна a1 – b1 = 0,248.
1.347
1.042
Верхняя
и нижняя
линии
Верхняя линия
1.347
Нижняя линия
1.042
