33
Kalibracja poziomicy pęcherzykowej
• Sprawdź poziomicę pęcherzykową (10). Użyj śrub poziomujących (9) do ustawienia pęcherzyka powietrza poziomicy (10)
na środku. Obróć przyrząd o 180 stopni. Jeśli pęcherzyk powietrza pozostanie na środku, przyrząd jest prawidłowo
skalibrowany.
• Jeśli pęcherzyk powietrza nie pozostanie na środku, obróć śruby poziomujące (9), aby zmienić położenie poziomicy
pęcherzykowej. Pęcherzyk powinien znajdować się co najmniej w połowie między środkiem a zewnętrznym końcem
okręgu (Rys. 7).
• Następnie, używając klucza imbusowego, ustaw pęcherzyk na środku, obracając śruby poziomujące (Rys. 8).
• Powtarzaj te czynności do momentu skalibrowania poziomicy pęcherzykowej.

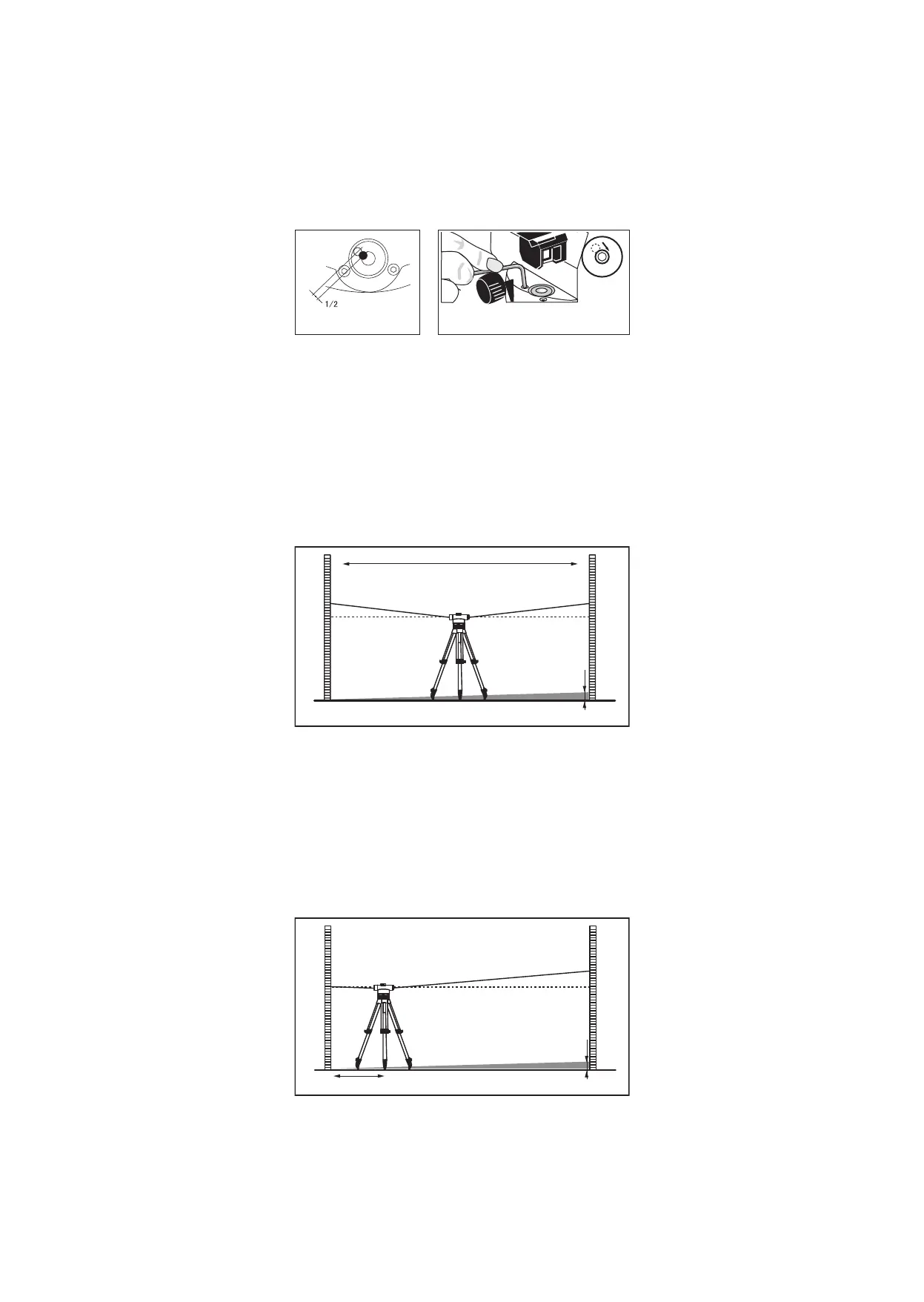

Rysunek 7 Rysunek 8
Kalibracja kąta
Ustaw łaty niwelacyjne A i B w odległości 30 m od siebie. Ustaw niwelator optyczny między nimi (Rys. 9). Zmierz wartości
wysokości łat A i B, następnie oblicz różnicę.
Przykład (Rys. 9):
a1 = 1,937 m
b1 = 1,689 m
więc różnica (d) wynosi a1 – b1 = 0,248.
BA
30 m
a1
a1-b1=d
b1
d
Rysunek 9
Ustaw przyrząd w odległości 1 m od łaty A. Zmierz wysokość łaty A (wartość a2 na Rys. 10). Oblicz zgodnie z następującym
równaniem: b2' = a2 – d. Następnie zmierz wysokość łaty B (b2). Jeśli odchylenie między wartościami b2' i b2 wynosi ponad
3 mm, należy skalibrować krzyż.
Przykład:
a2 = 1,724 m
d = 0,248
więc b2' wynosi: a2 – d = 1,476
a2
a2-d=b2’
BA
1 m
b2
d
Rysunek 10
