Je bekijkt pagina 32 van 45
32

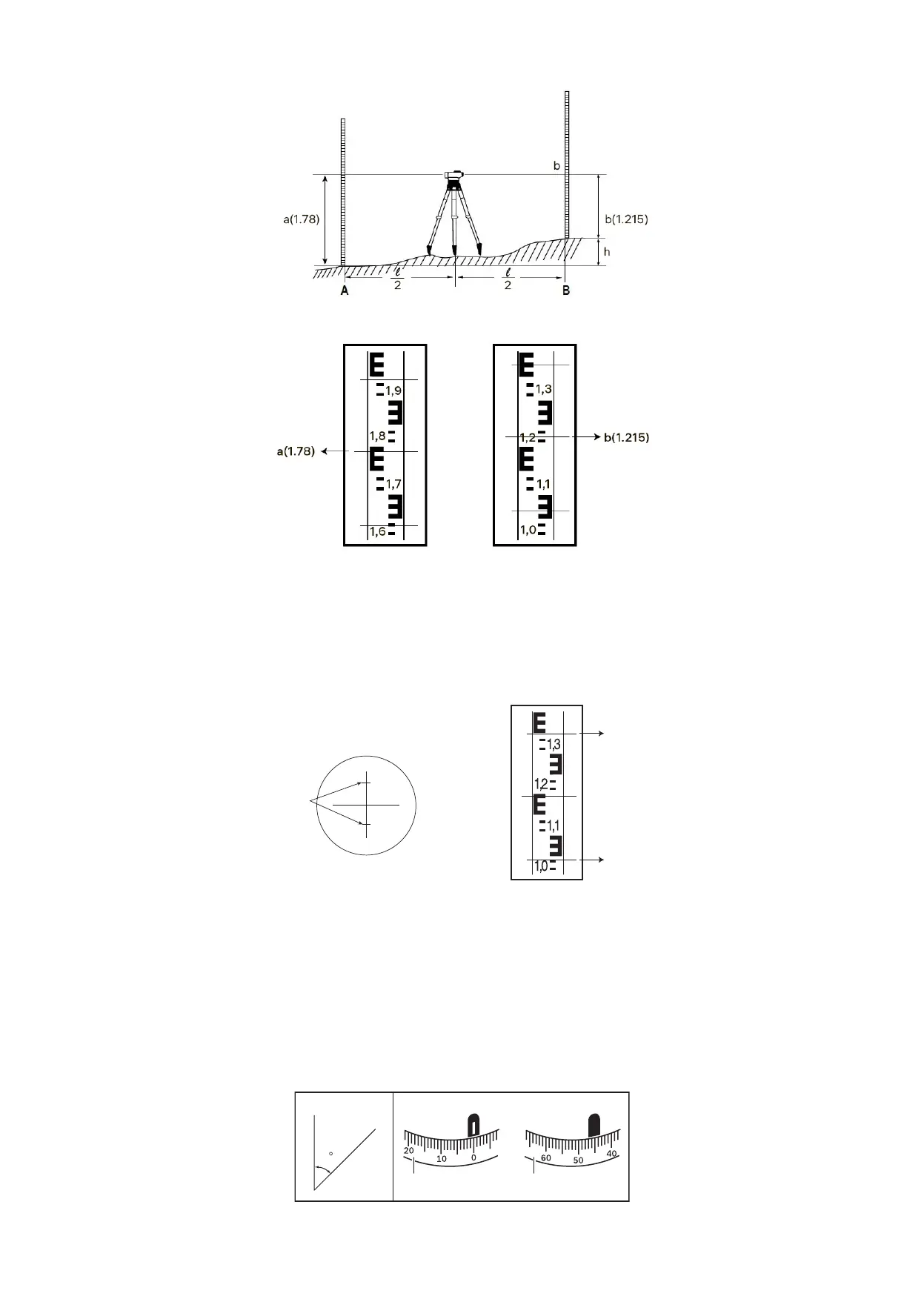

Przykładowo na Rysunku 3 różnica wysokości wynosi 0,565 m. Odejmij wartość wysokości B od wartości wysokości A.
1,78 – 1,215 = 0,565
Rysunek 3
Rysunek 4
Pomiar odległości
• Skieruj przyrząd na łatę niwelacyjną. Zapisz wartości dla górnej i dolnej linii krzyża pomiarowego (Rys. 5).
• Pomnóż różnicę wartości przez 100, aby obliczyć wartość odległości między przyrządem a łatą niwelacyjną.
Przykład:
Odległość między przyrządem a łatą na Rysunku 5 wynosi 30,5 m.
(1,347 – 1,042) x 100 = 30,5
Rysunek 5
Pomiar kątów
• Skieruj przyrząd na łatę A. Obracaj kółkiem ustawienia w poziomie (2), aż znacznik "0" będzie w linii ze zanacznikiem
odniesienia (3) (Rys. 6).
• Skieruj przyrząd na łatę B. Zapisz pomiar kąta oznaczenia referencyjnego (3) okręgu poziomego (Rys. 6).
Przykład:
Wartość kąta na Rysunku 6 wynosi 45°.
x° = 45°
A B
A
B
x
Oznaczenie
referencyjne
okręgu
poziomego
Okrąg poziomy Okrąg poziomy
Oznaczenie
referencyjne
okręgu
poziomego
Rysunek 6
1.347
1.042
Górna
i dolna linia
Górna linia
1.347
Dolna linia
1.042
