30

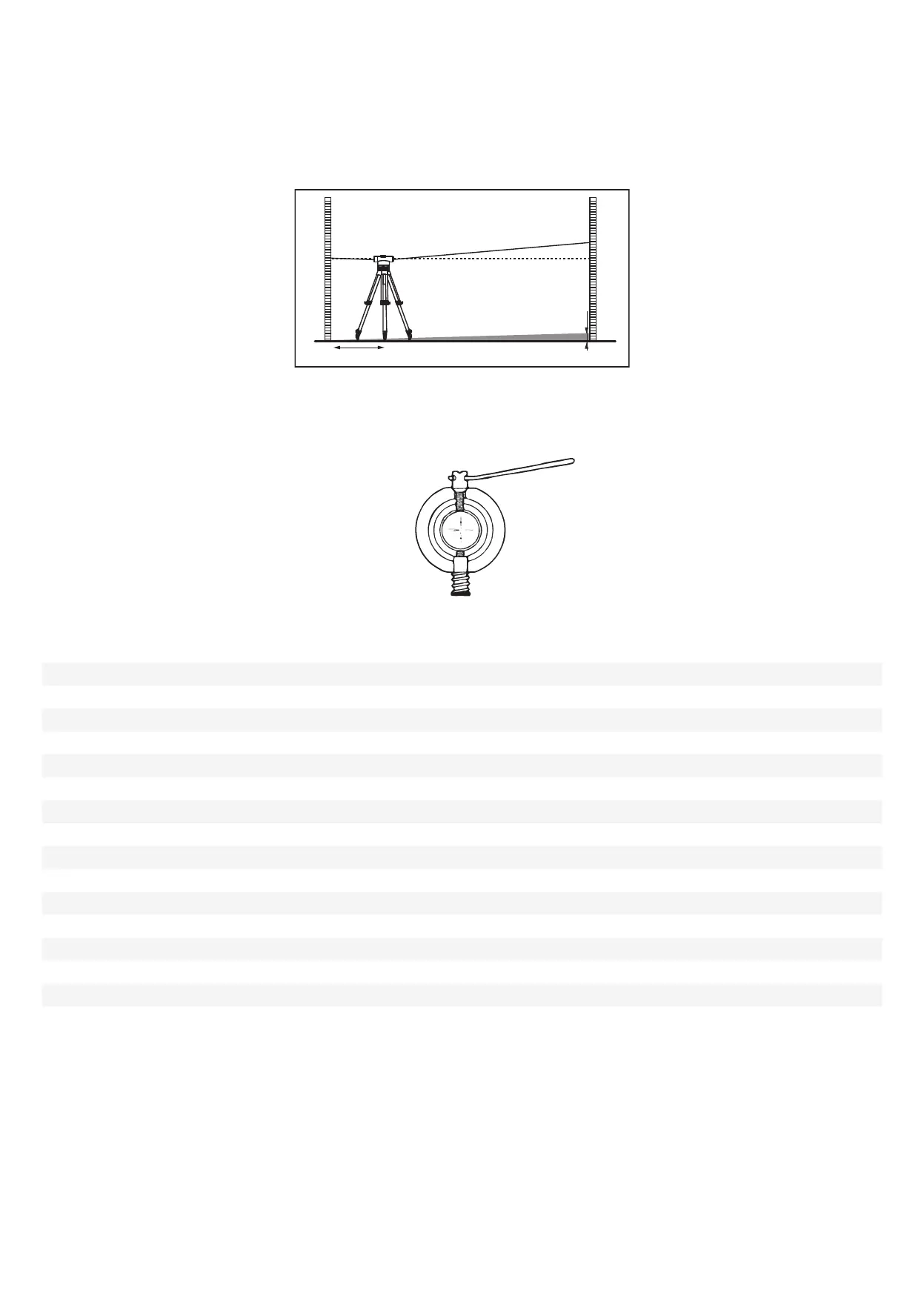

Posizionare lo strumento a distanza di 1 m dalla stadia A. Misurare la quota sulla stadia A (valore a2 in fig. 10). Risolvere la
seguente equazione: b2' = a2 – d. Quindi misurare la quota sulla stadia B (b2). Se la differenza tra b2' e b2 e superiore a 3 mm,
il reticolo di puntamento deve essere calibrato.
Per esempio:
a2 = 1,724 m
d = 0,248 m
quindi b2' è: a2 – d = 1,476 m
a2
a2-d=b2’
BA
1 m
b2
d
Figura 10
Rimuovere la copertura dell’oculare (12). Ruotare la vite di regolazione con il perno (fig. 11) finché i valori b2' e b2 non sono
identici. Riposizionare la copertura dell’oculare.
Figura 11
Specifiche
Ingrandimento 32x
Distanza di lavoro 120 m
Accuratezza della quota per singola misura 1,6 mm/30 m
Deviazione standard su 1 km (livellazione dal mezzo) 1 mm
Apertura obiettivo, mm 36
Immagine raddrizzata
Campo visivo 1°30'
Minima distanza di messa a fuoco 0,3 m
Range del compensatore ±15'
Accuratezza impostazione compensatore ±0,3"
Fattore moltiplicativo 100
Costante additiva 0
Cerchio orizzontale 1° o 1 gon
Accuratezza livella a bolla 8'/2 mm
Attacco per treppiede M16 o 5/8"
Il produttore si riserva il diritto di modificare senza preavviso le specifiche tecniche e la gamma dei prodotti.
Cura e manutenzione
Non utilizzare in nessun caso questo apparecchio per guardare direttamente il sole, un'altra sorgente di luce ad alta luminosità
o un laser, senza un opportuno filtro speciale, perché ciò potrebbe provocare danni permanenti alla retina e portare a cecità.
Usare il dispositivo solamente per gli scopi specificati nel manuale dell’utente. Tenere lontano dai bambini. Conservare
l’apparecchio in un luogo fresco e asciutto. Non esporre il dispositivo a urti, vibrazioni continue o temperature eccessivamente
alte o basse. Per il trasporto, posizionare il dispositivo nella relativa custodia. Non cercare per nessun motivo di smontare
autonomamente l’apparecchio. Per qualsiasi intervento di riparazione e pulizia, contattare il centro di assistenza
specializzato di zona. Proteggere l’apparecchio da urti improvvisi ed evitare che sia sottoposto a eccessiva forza meccanica.
Usare solamente accessori e ricambi che corrispondono alle specifiche tecniche riportate per questo strumento. Non
tentare mai di adoperare uno strumento danneggiato o con componenti elettriche danneggiate! In caso di ingestione di una
parte dell’apparecchio o della batteria, consultare immediatamente un medico.
