Je bekijkt pagina 29 van 45
29

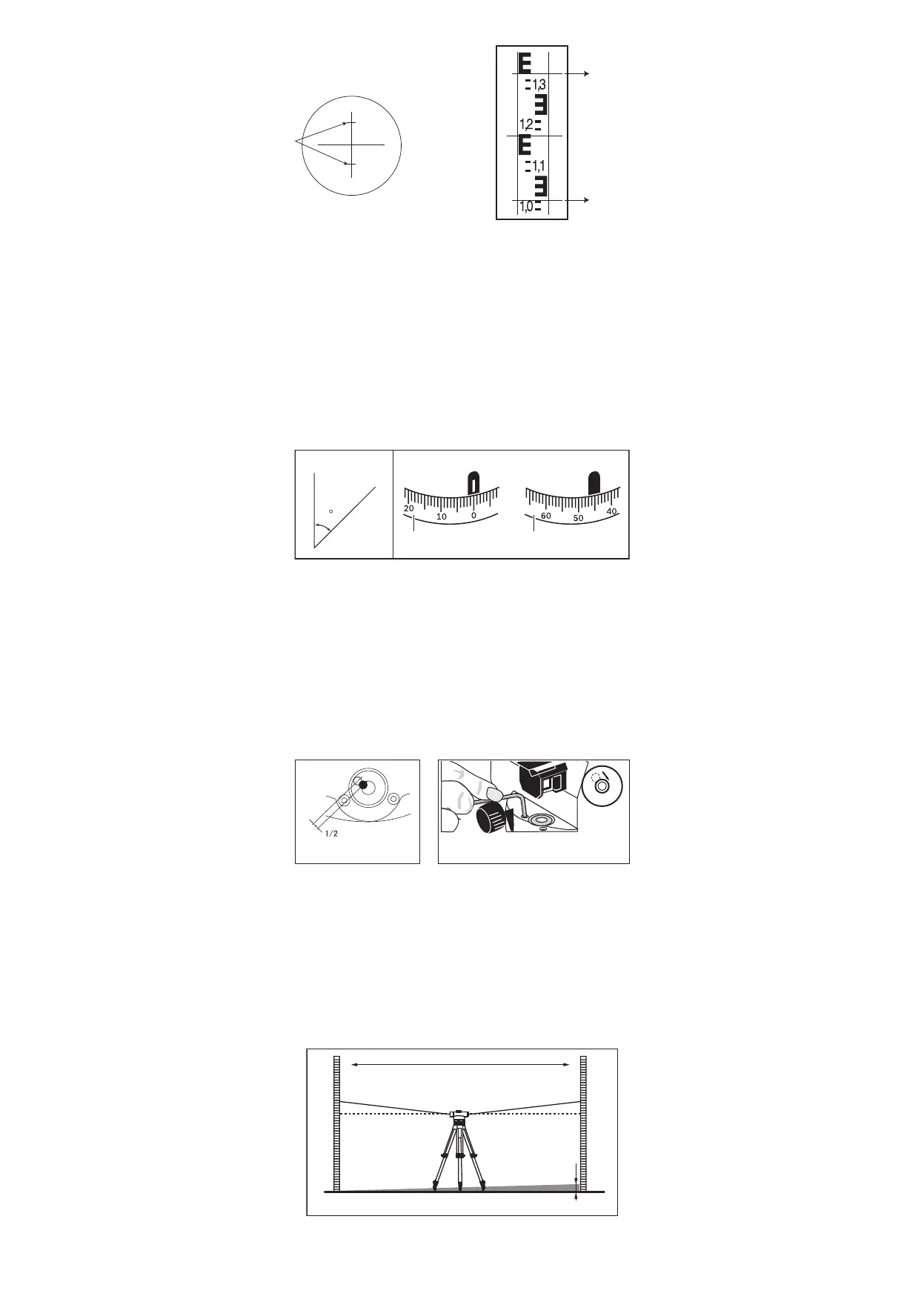

Figura 5
Misurazione degli angoli
• Mettere a fuoco lo strumento sulla stadia A. Ruotare il cerchio orizzontale (2) fino ad allineare il simbolo "0" con il simbolo
di riferimento (3) (fig. 6).
• Mettere a fuoco lo strumento sulla stadia B. Osservare il valore dell’angolo misurato sul cerchio orizzontale in corrispon-
denza della tacca di riferimento (3) (fig. 6).
Per esempio:
Il valore dell’angolo in figura 6 è pari a 45°.
x° = 45°
A B
A
B
x
Tacca di
riferimento
del cerchio
orizzontale
Cerchio orizzontale
Cerchio orizzontale
Tacca di
riferimento
del cerchio
orizzontale
Figura 6
Calibrazione della livella a bolla
• Controllare la livella a bolla (10). Usare le viti di base (9) per centrare la livella a bolla (10). Ruotare lo strumento di 180 gradi.
Se la bolla rimane al centro, lo strumento è calibrato.
• Se la bolla non è più al centro, ruotare le viti di base (9) per spostare la bolla d’aria. La bolla deve trovarsi almeno per metà
tra il centro e il margine esterno del cerchio (fig. 7).
• Quindi, usando una brugola, riportare la bolla al centro ruotando le viti di regolazione della livella (fig. 8).
• Ripetere questi passaggi fino all’avvenuta calibrazione della livella a bolla.
Figura 7 Figura 8
Calibrazione angolare
Posizionare le stadie A e B a una distanza di 30 m l’una dall’altra. Posizionare il livello ottico tra le due stadie (fig. 9). Misurare
i valori di quota delle stadie A e B, quindi calcolare la differenza.
Per esempio (fig. 9):
a1 = 1,937 m
b1 = 1,689 m
quindi, la differenza (d) è a1 – b1 = 0,248 m.
BA
30 m
a1
a1-b1=d
b1
d
Figura 9
1.347
1.042
Tacca
superiore
e inferiore
Tacca superiore
1.347
Tacca inferiore
1.042
