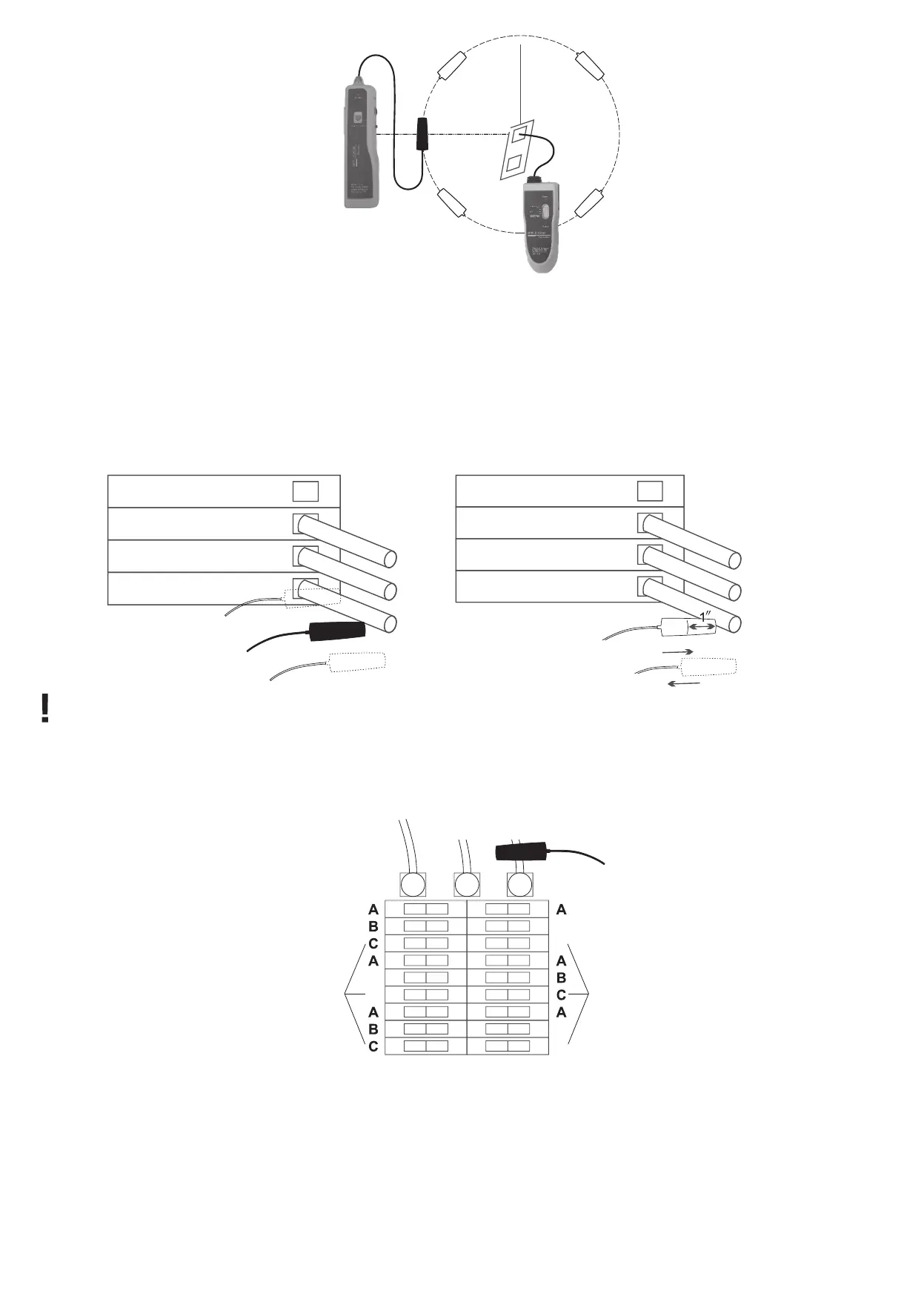

Localizzazione di interruttori automatici

1. Rimuovere la scatola dell’interruttore automatico per rendere visibili i cavi.

2. Regolare il ricevitore su un segnale acustico elevato.

3. Spostare il sensore del ricevitore lungo ciascun cavo dell’interruttore automatico. Si noti che il segnale potrebbe essere più forte se ci sono più

cavi sulla stessa fase AC. Quando il sensore del ricevitore tocca il cavo dell’interruttore automatico in questione, il segnale acustico si

interrompe (nessun segnale acustico emesso), mentre quando il sensore è vicino a uno dei lati del cavo sottoposto a test il ricevitore emette

un segnale acustico.

4. Spostare il sensore del ricevitore accanto ai lati di ciascun cavo. Quando il sensore si trova direttamente sopra il cavo, il segnale acustico

diventa acuto, rilevando così la posizione del segnale di picco del cavo (a circa 2–5 cm dal cavo). Tenere il sensore sul punto di emissione del

segnale acustico massimo e spegnere l’interruttore automatico. Se non vi è un segnale acustico, l’interruttore automatico sottoposto a test

è quello in questione.

Non spegnere i dispositivi che non vanno interrotti.

Per testare gli interruttori automatici di tali sistemi, scansionare tutti i cavi fase che entrano all’interno della scatola dell’interruttore

automatico sottoposto a test. Il ricevitore emetterà il segnale acustico quando il sensore si trova vicino ai lati del cavo sottoposto a test;

il segnale acustico non sarà emesso quando il sensore è direttamente sopra al cavo sottoposto a test.

Indicazione del punto di foratura della parete

1. Posizionare il trasmettitore da un lato della parete da forare e posizionare il ricevitore dall’altro lato. Connettere il morsetto a coccodrillo

di colore nero su un cavo neutro della presa elettrica.

2. Fissare il morsetto a coccodrillo di colore rosso al cavo fase della presa elettrica.

3. Spostare il sensore del ricevitore accanto alla parete e contrassegnare i punti in cui è stato ricevuto il segnale (accanto ai punti di foratura

previsti).

4. Se necessario, tracciare i cavi o tubi murati (consultare la descrizione di cui sopra). Contrassegnare il punto sulla parete come appropriato.

5. Per contrassegnare l'esatto punto di foratura, tracciare la posizione esatta del trasmettitore: avvolgere i morsetti a coccodrillo al trasmettitore,

attaccarli tra di loro e ssare il trasmettitore sulla parete con del nastro adesivo. Scansionare la supercie opposta della parete con il sensore

del ricevitore. Il segnale acustico massimo indicherà la posizione esatta del trasmettitore.

Segnale acustico

Segnale acustico di picco

Segnale acustico debole

Assenza di segnale acustico

Segnale acustico

Lontano

Vicino

Segnale debole

±1,5 m

Segnale di

picco

Segnale acustico Segnale acustico

Segnale

acustico

Assenza di segnale

acustico

Segnale

acustico
