Rilevatore di cavi interrati Ermenrich Ping SM80

Leggere attentamente le istruzioni relative alla sicurezza e la guida all’utilizzo prima di usare questo prodotto. Tenere lontano dai

bambini. Usare il dispositivo solamente per gli scopi specicati nella guida all’utilizzo.

Il kit comprende: trasmettitore con morsetti a coccodrillo, ricevitore, tappi per le orecchie, cavo microUSB, astuccio, guida all’utilizzo e

garanzia.

Ricaricare il dispositivo

Il trasmettitore e il ricevitore usano delle batterie al litio ricaricabili. Connettere il cavo microUSB al dispositivo e all’adattatore DC tramite la

presa USB e connettere il tutto alla rete elettrica AC per caricare il dispositivo.

Per cominciare

Per accendere il trasmettitore, spostare l’interruttore di alimentazione a tre posizioni (4) in alto (Cable Scan).

Per spegnere il trasmettitore, spostare l’interruttore di alimentazione a tre posizioni (4) nel mezzo (OFF).

Per vericare la condizione della batteria, spostare l’interruttore di alimentazione a tre posizioni (4) in basso (Battery test), quindi toccare i

contatti della batteria con i corrispondenti morsetti a coccodrillo del trasmettitore. Se la batteria è in buone condizioni, l’indicatore di stato (8) si

illuminerà di verde. Se la batteria è difettosa, l’indicatore di stato (8) si illuminerà di rosso.

Per accendere il ricevitore, spostare l’interruttore di alimentazione (12) in alto (ON).

Per spegnere il ricevitore, spostare l’interruttore di alimentazione (12) in basso (OFF).

Localizzazione e tracciamento di cavi e tubi sotterranei

1. Fissare il morsetto a coccodrillo di colore nero del trasmettitore a un cavo o fune di messa a terra. Fissare il morsetto a coccodrillo di colore

rosso del trasmettitore a un componente sottoposto a test: cavo elettrico diseccitato, schermatura del cavo coassiale, schermatura del cavo

telefonico, cavo elettrico dell’unità di comando del sistema di irrigazione, cavo pilota del sistema di erogazione del gas o tubo metallico, in base

al proprio scopo.

2. Impostare il segnale sul tono alto tramite la rotella di regolazione del ricevitore (10).

3. Oscilla il sensore del ricevitore (13) sulla supercie dove è interrato il cavo o tubo da sottoporre a test. Quando il sensore si avvicina a uno dei

lati del cavo o tubo sottoposto a test, il ricevitore emetterà un segnale acustico. Quando il sensore si trova direttamente sopra il cavo o tubo,

il segnale acustico diventa acuto, rilevando così la posizione del segnale di picco del cavo o tubo (a circa 2–5 cm dal cavo o tubo).

4. Spostare il sensore del ricevitore lungo il percorso del segnale di picco per rintracciare il cavo o tubo.

Questo dispositivo è progettato per rilevare solo cavi unipolari diseccitati o a basso voltaggio (no a 24 V) o cavi bipolari paralleli. Non

utilizzarlo per cavi multipolari!

Non connettere alla messa a terra comune quali tubazioni metalliche per la distribuzione dell’acqua o supporti di metallo perché possono

annullare o distorcere il segnale riesso durante la localizzazione e il tracciamento di cavi e tubi sotterranei.

Localizzazione e tracciamento di cavi per allarme, cavi acustici o cavi per computer

1. Fissare il morsetto a coccodrillo di colore rosso sul cavo sottoposto a test (non ssare il morsetto a coccodrillo di colore nero).

2. Spostare il sensore del ricevitore lungo il percorso del cavo secondo il segnale acustico. Minore è la distanza dall’oggetto e più intenso sarà

il segnale.

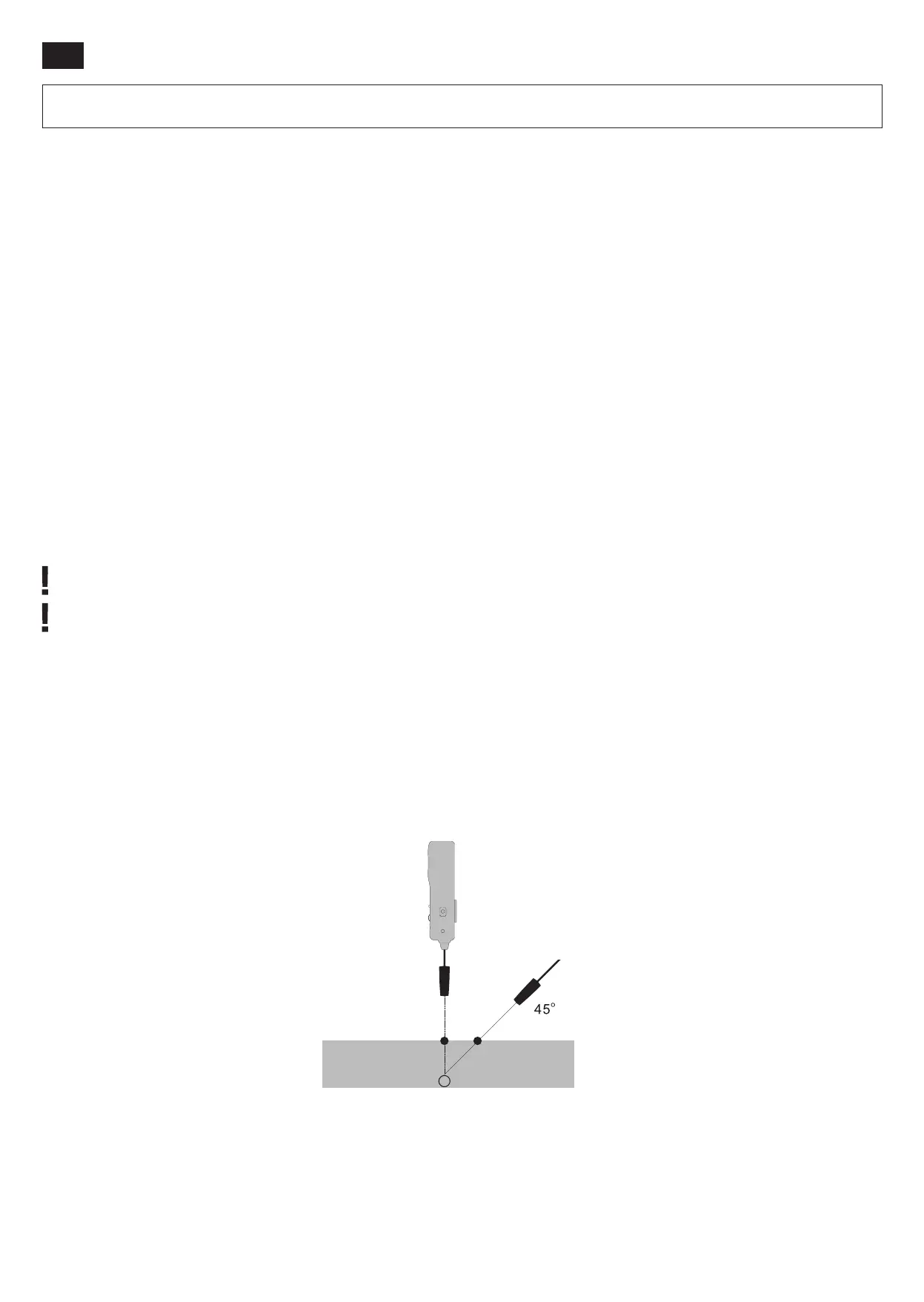

Misurazione della profondità sotterranea del cavo

1. Per rilevare la posizione del "segnale di picco" del cavo interrato consultare la descrizione di cui sopra. Contrassegnare la posizione rilevata

sul terreno.

2. Posizionare il sensore del ricevitore a 45° dal terreno e spostare il sensore dal percorso del cavo no a trovare un altro punto del segnale

di picco del cavo. Contrassegnare questo punto.

3. Misurare la distanza tra i due punti del segnale di picco. Questa distanza rilevata è la profondità approssimativa alla quale il cavo o tubo

è stato interrato.

Localizzazione e tracciamento di cavi nascosti dentro le pareti

1. Fissare il morsetto a coccodrillo di colore nero a un cavo o fune di messa a terra. Fissare il morsetto a coccodrillo di colore rosso al cavo

sottoposto a test.

2. Tenere il trasmettitore con i morsetti a coccodrillo in una mano e il ricevitore nell’altra.

3. Posizionare il sensore del ricevitore vicino alla parete con il cavo nascosto ad un angolo corrispondente e ad una distanza di circa 1,5 m dal

trasmettitore.

4. Oscillare il sensore vicino alla supercie lungo la circonferenza no all’emissione di un segnale acustico da parte del ricevitore. Per rilevare

il cavo con maggiore accuratezza, abbassare la sensibilità. Minore è la distanza dall’oggetto e più intenso sarà il segnale.

Puntos del segnale di picco

Cavo o tubo Livello del suolo

Sensore

Ricevitore
