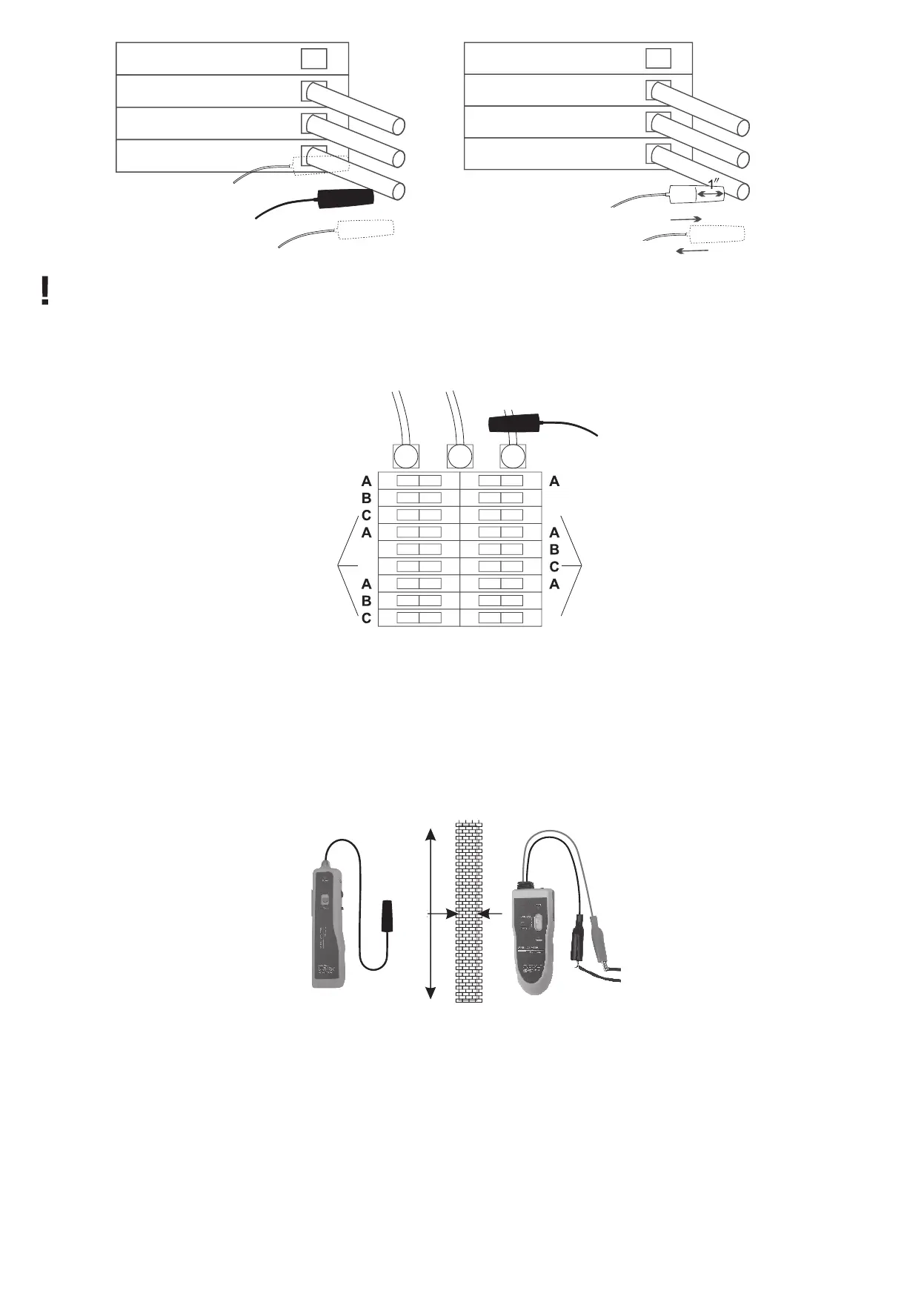

Schalten Sie Geräte nicht aus, die nicht unterbrochen werden dürfen.
Um die Schutzschalter solcher Systeme zu testen, scannen Sie alle Phasendrähte, die in den Prüfschutzschalterkasten eintreten. Der
Empfänger gibt den Ton ab, wenn sich der Sensor in der Nähe der Seiten des Prüfkabels bendet; Der Ton hört auf, wenn sich der Sensor
direkt über dem Testkabel bendet.
Ortung für Wandbohrungen
1. Platzieren Sie den Sender auf einer Seite der zu bohrenden Wand und den Empfänger auf der anderen Seite der Wand.
2. Verbinden Sie die schwarze Krokodilklemme mit einem Neutralleiter der Steckdose. Befestigen Sie die rote Krokodilklemme am Phasenleiter
der Steckdose.
3. Bewegen Sie den Sensor des Empfängers in die Nähe der Wandoberäche und markieren Sie die Stellen, an denen ein Signal empfangen
wurde (in der Nähe der erwarteten Bohrpunkte).
4. Verfolgen Sie ggf. die vergrabenen Drähte oder Rohre (siehe Beschreibung oben). Markieren Sie den entsprechenden Punkt an der Wand.
5. Um einen genauen Punkt zum Bohren zu markieren, verfolgen Sie den genauen Standort des Senders: Wickeln Sie die Krokodilklemmen um
den Sender, klemmen Sie die Krokodilklemmen zusammen und befestigen Sie den Sender mit Klebeband an der Wand. Scannen Sie mit dem
Sensor des Empfängers die gegenüberliegende Wandäche ab. Das Spitzentonsignal zeigt den genauen Standort des Senders an.
Identizierung von Steckdosen für bestimmte Stromkreise
1. Befestigen Sie die schwarze Krokodilklemme an einem Erdungskabel oder einem Erdungsstab. Befestigen Sie die rote Krokodilklemme des
Senders am Prüfkabel.
2. Bewegen Sie den Sensor des Empfängers um die Steckdosen herum. Wenn eine Steckdose an diesen Stromkreis angeschlossen ist, gibt der
Empfänger einen Ton aus. Wenn der Empfänger keinen Ton ausgibt, ist die Steckdose nicht an den entsprechenden Stromkreis angeschlossen.
Erkennung versteckter Steckdosen
Um eine versteckte Steckdose zu erkennen und zu lokalisieren, klemmen Sie die rote Krokodilklemme an den Prüfkabel des Schutzschalters
(lassen Sie die schwarze Krokodilklemme unbefestigt). Der Empfänger gibt einen Ton ab, wenn sich der Sensor in der Nähe einer Seite des
Prüfkabels bendet. Bewegen Sie den Sensor des Empfängers entlang des Kabelpfads. Der Punkt, an dem der Ton plötzlich aufhört, ist das
Ende des Kabels und die Position der Steckdose.
Ton
Spitzenton
Schwacher Ton
Kein Ton
Ton
Weiter
Näher
Ton Ton
Ton
Ton
Kein Ton
Schwaches Signal
Spitzen-
signal
Schwaches Signal
