14
Erkennung und Verfolgung von Alarmkabeln, Akustikkabeln oder Computerkabeln
1. Befestigen Sie die rote Krokodilklemme am Prüfkabel (lassen Sie die schwarze Krokodilklemme unbefestigt).
2. Bewegen Sie den Sensor des Empfängers entsprechend dem Tonsignal entlang der Kabelstrecke. Je näher das Gerät am Objekt ist, desto
lauter ist das Signal.

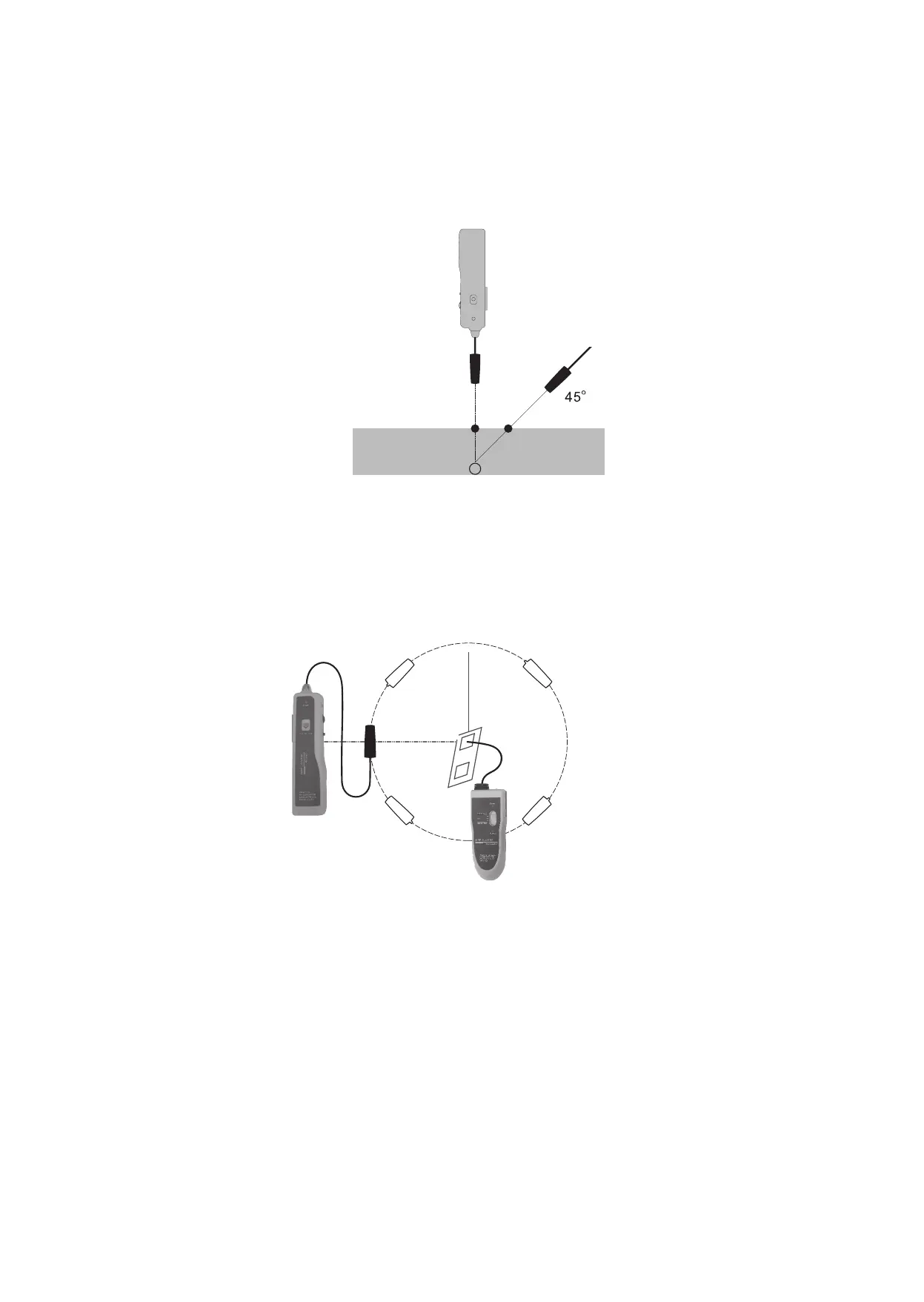

Messung der Tiefe der unterirdischen Kabelposition
1. Ermitteln Sie die "Spitzensignal"-Position des vergrabenen Kabels, siehe Beschreibung oben. Markieren Sie den Boden an dieser Stelle.
2. Platzieren Sie den Sensor des Empfängers im 45°-Winkel zur Bodenoberäche und bewegen Sie den Sensor vom Kabelweg weg, bis ein
weiterer Spitzensignalpunkt des Kabels gefunden wird. Markieren Sie diesen Punkt.
3. Messen Sie den Abstand zwischen diesen beiden Spitzensignalpunkten. Dieser Abstand ist die ungefähre Tiefe, in der der Draht (Kabel oder
Rohr) vergraben ist.
Erkennung und Verfolgung versteckter Kabel innerhalb der Wände
1. Befestigen Sie die schwarze Krokodilklemme an einem Erdungskabel oder einem Erdungsstab. Befestigen Sie die rote Krokodilklemme am
Prüfkabel.
2. Halten Sie den Sender mit den Krokodilklemmen in einer Hand und den Empfänger in der anderen Hand.
3. Platzieren Sie den Sensor des Empfängers in der Nähe der Wand mit dem versteckten Kabel in einem entsprechenden Winkel und in einem
Abstand von etwa 1,5 m vom Sender.
4. Schwenken Sie den Sensor in der Nähe der Zieloberäche entlang des Umfangs, bis der Empfänger einen hohen Piepton ausgibt. Um das
Kabel präziser zu erkennen, senken Sie die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.
Erkennung von Schutzschaltern
1. Entfernen Sie den Schutzschalterkasten, um die Kabel freizulegen.
2. Passen Sie den Empfänger auf einen hohen Ton an.
3. Bewegen Sie den Sensor des Empfängers entlang jedes Kabels eines Schutzschalters. Beachten Sie, dass das Signal möglicherweise stärker
ist, wenn sich mehrere Kabel in derselben Wechselstromphase benden. Wenn der Sensor des Empfängers das Kabel des Zielschutzschalters
berührt, stoppt der Ton (kein Tonpunkt), während der Empfänger den Ton aussendet, wenn sich der Sensor in der Nähe einer Seite des
Testkabels bendet.
4. Bewegen Sie den Sensor des Empfängers in die Nähe der Seiten jedes Kabels. Wenn sich der Sensor direkt über dem Kabel bendet, wird der
Ton hoch; Dies ist der Spitzensignalpunkt des Kabels (ca. 2–5 cm über dem Kabel). Halten Sie den Sensor am höchsten Tonpunkt und schalten
Sie den Prüfschutzschalter aus. Wenn der Ton verstummt, bedeutet dies, dass der Prüfschutzschalter der Zielschutzschalter ist.
Signalspitzenwert
Kabel oder Rohr Bodenhöhe
Sensor
Empfänger
Schwaches Signal
±1,5 m
Spitzensignal
