Installatiehandleiding
9.6.2 Ingangen
Afhankelijk van de configuratie van de machine zijn de ingangen volgens onderstaande tabel geconfigureerd:
Aansluiting Config. 22A Config. 22B
Klem 5 Start inschakelen Start inschakelen
Klem 6 Starten/stoppen op afstand Starten/stoppen op afstand
Klem 7 Munt 1 Munt 1
Klem 8 Pauze Pauze
Het signaalniveau voor de ingangen kan 5-24 V DC/AC of 100-240 V AC zijn.
Sluit voor 5-24 V de signaalreferentie aan op klem 3 en voor 100-240 V op klem 4. De potentialen op de ingangen
mogen niet gemengd worden!

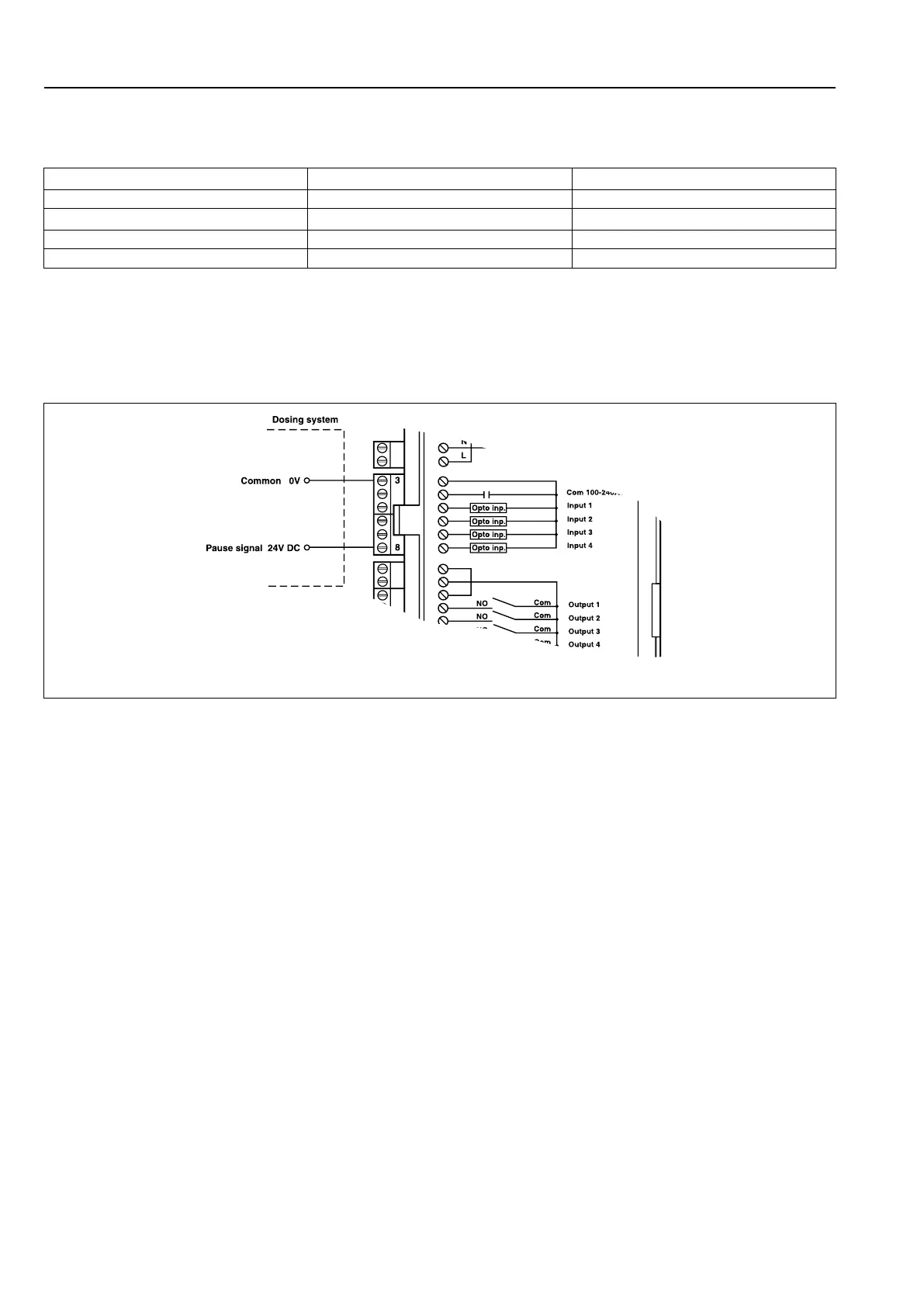

De afbeelding toont een voorbeeld van het aansluiten van een pauzesignaal van 24 V. Het programma pauzeert zo-
lang het pauzesignaal actief (hoog) blijft, bijv. terwijl gewacht wordt tot het centrale doseersysteem klaar is.
fig.6266
