9.6 Aansluiting van externe functies
9.6.1 Uitgangen
Afhankelijk van de configuratie van de machine zijn de uitgangen volgens onderstaande tabel geconfigureerd:
Aansluiting Config. 22A Config. 22B
Klem 12 Stoomklep (indien dubbele verwarming) Stoomklep (indien dubbele verwarming)
Klem 13
n.v.t.
Vloeistof 1
Klem 14
n.v.t.
Vloeistof 2
Klem 15 n.v.t.
Vloeistof 3
Klem 16
n.v.t.
Vloeistof 4
Klem 18 Programma uitvoeren Programma uitvoeren
Als de externe stroomvoorziening (bijv. 24 V DC) wordt gebruikt, moet de stroomvoorziening worden aangesloten op
klem 9 en 10.
Als de inwendige stroomvoorziening (230 V van de machine) wordt gebruikt, sluit dan een jumper aan van klem 1
(N) naar 9 en een jumper van klem 2 (L) naar 10. Max. belasting naar de uitgangen is 0,5 A.
Let op:
On machines with Dual heating, the Steam valve is controlled by internal power (230V), which means that
the terminals 9 and 10 are already occupied. Since all outputs share the power source, the rest of the outputs
will refer to internal power as well (please refer to chapter “Dual heating and Trigger signals for dosing sys-
tem without saving”).

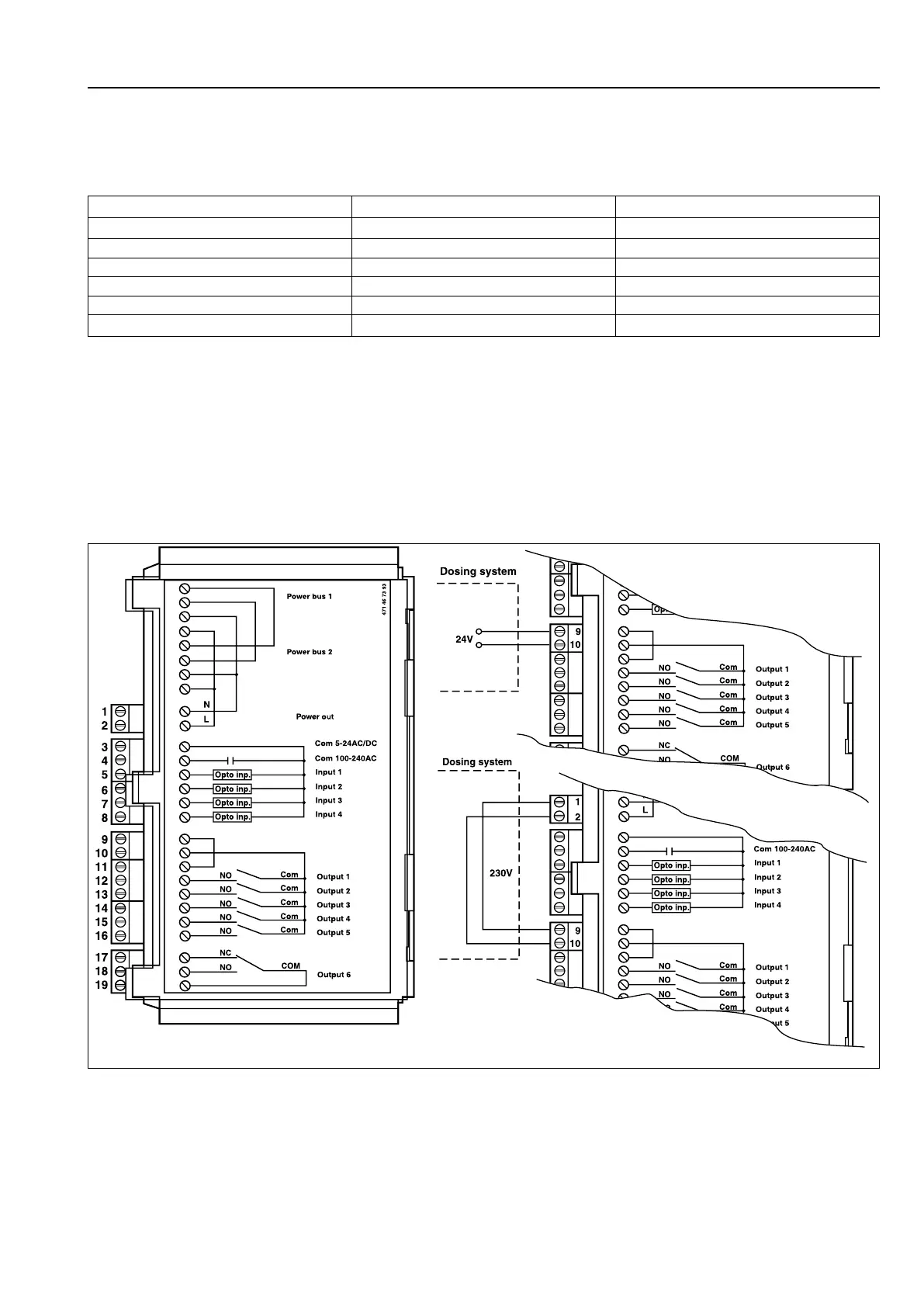

fig.6236B
